高支模施工方案(完整)

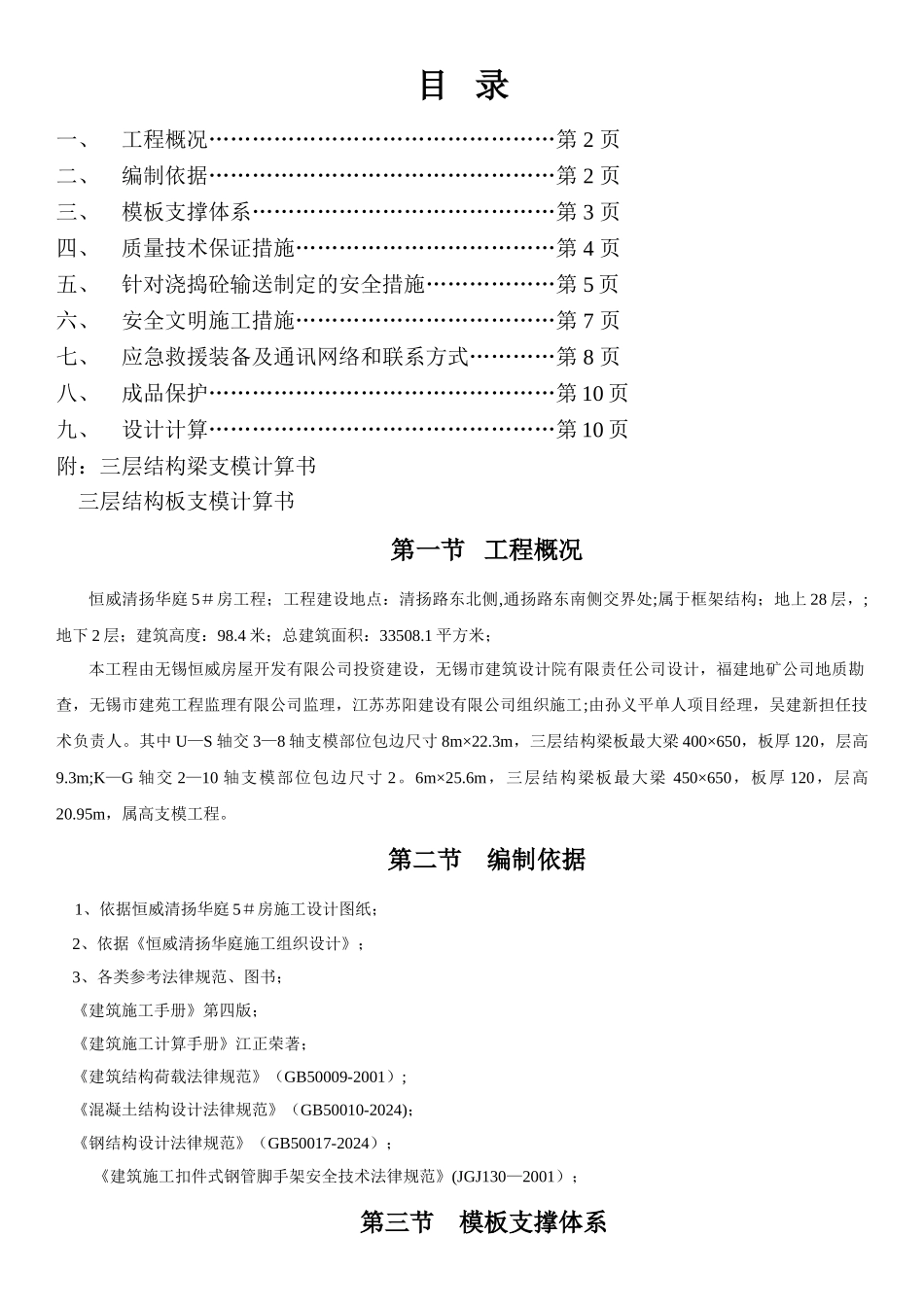

高支模施工方案(完整)_第1页
1/8

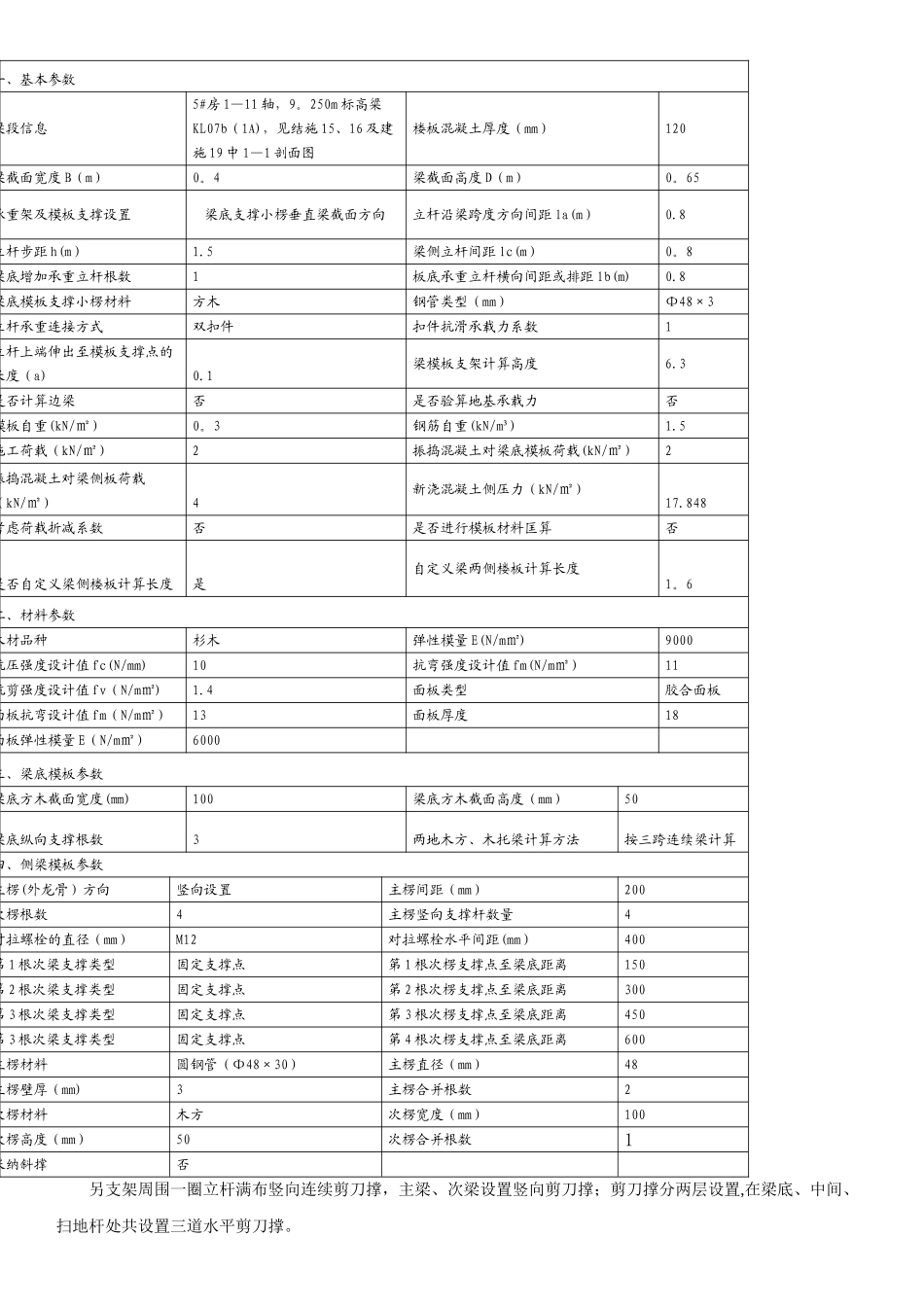

高支模施工方案(完整)_第2页
2/8

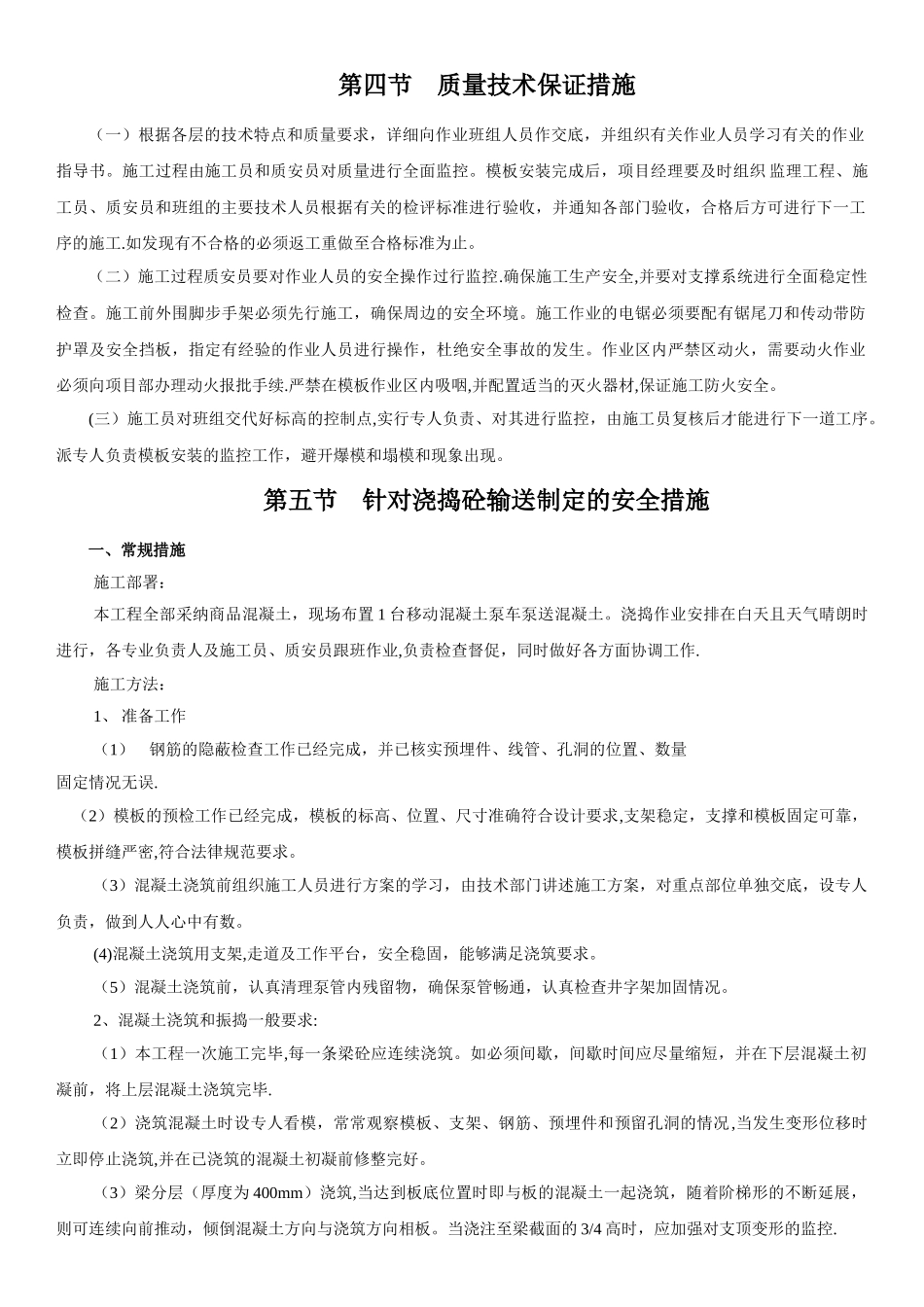

高支模施工方案(完整)_第3页
3/8
目 录一、工程概况…………………………………………第 2 页 二、编制依据…………………………………………第 2 页三、模板支撑体系……………………………………第 3 页四、质量技术保证措施………………………………第 4 页五、针对浇捣砼输送制定的安全措施………………第 5 页六、安全文明施工措施………………………………第 7 页七、应急救援装备及通讯网络和联系方式…………第 8 页八、成品保护…………………………………………第 10 页九、设计计算…………………………………………第 10 页附:三层结构梁支模计算书 三层结构板支模计算书第一节 工程概况恒威清扬华庭 5#房工程;工程建设地点:清扬路东北侧,通扬路东南侧交界处;属于框架结构;地上 28 层,;地下 2 层;建筑高度:98.4 米;总建筑面积:33508.1 平方米;本工程由无锡恒威房屋开发有限公司投资建设,无锡市建筑设计院有限责任公司设计,福建地矿公司地质勘查,无锡市建苑工程监理有限公司监理,江苏苏阳建设有限公司组织施工;由孙义平单人项目经理,吴建新担任技术负责人。其中 U—S 轴交 3—8 轴支模部位包边尺寸 8m×22.3m,三层结构梁板最大梁 400×650,板厚 120,层高9.3m;K—G 轴交 2—10 轴支模部位包边尺寸 2。6m×25.6m,三层结构梁板最大梁 450×650,板厚 120,层高20.95m,属高支模工程。第二节 编制依据 1、依据恒威清扬华庭 5#房施工设计图纸; 2、依据《恒威清扬华庭施工组织设计》; 3、各类参考法律规范、图书; 《建筑施工手册》第四版; 《建筑施工计算手册》江正荣著; 《建筑结构荷载法律规范》(GB50009-2001); 《混凝土结构设计法律规范》(GB50010-2024); 《钢结构设计法律规范》(GB50017-2024);《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2001);第三节 模板支撑体系 一、基本参数梁段信息5#房 1—11 轴,9。250m 标高粱KL07b(1A),见结施 15、16 及建施 19 中 1—1 剖面图楼板混凝土厚度(mm)120梁截面宽度 B(m)0。4梁截面高度 D(m)0。65承重架及模板支撑设置梁底支撑小楞垂直梁截面方向立杆沿梁跨度方向间距 la(m)0.8立杆步距 h(m)1.5梁侧立杆间距 lc(m)0。8梁底增加承重立杆根数1板底承重立杆横向间距或排距 lb(m)0.8梁底模板支撑小楞材料 方木钢管类型(mm)Φ48×3立杆承重连接方式双扣件扣件抗滑承载力系数1立杆上端伸出至模板支...
