高效可调光LED照明解决方案的快速开发策略

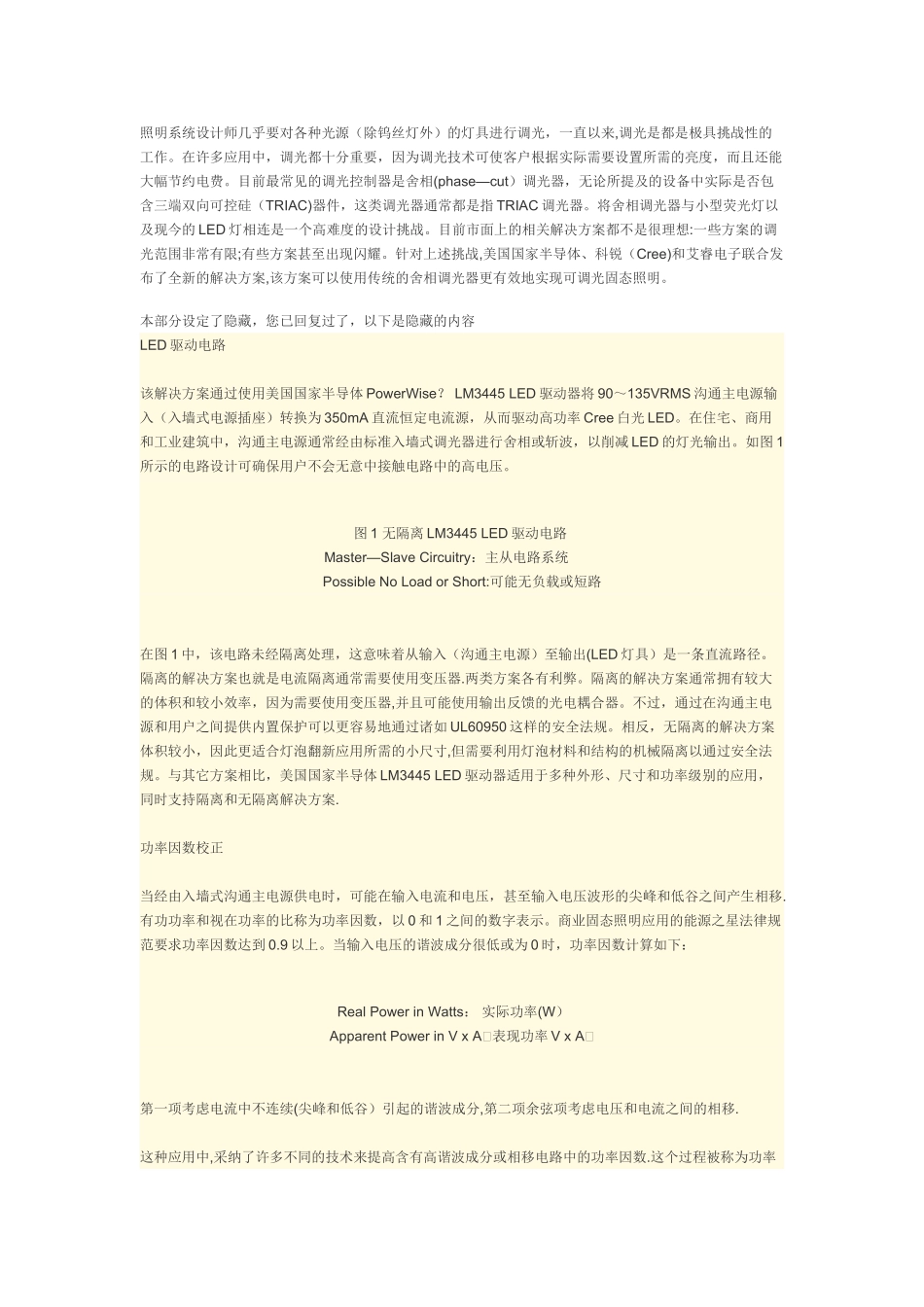

高效可调光LED照明解决方案的快速开发策略_第1页
1/3

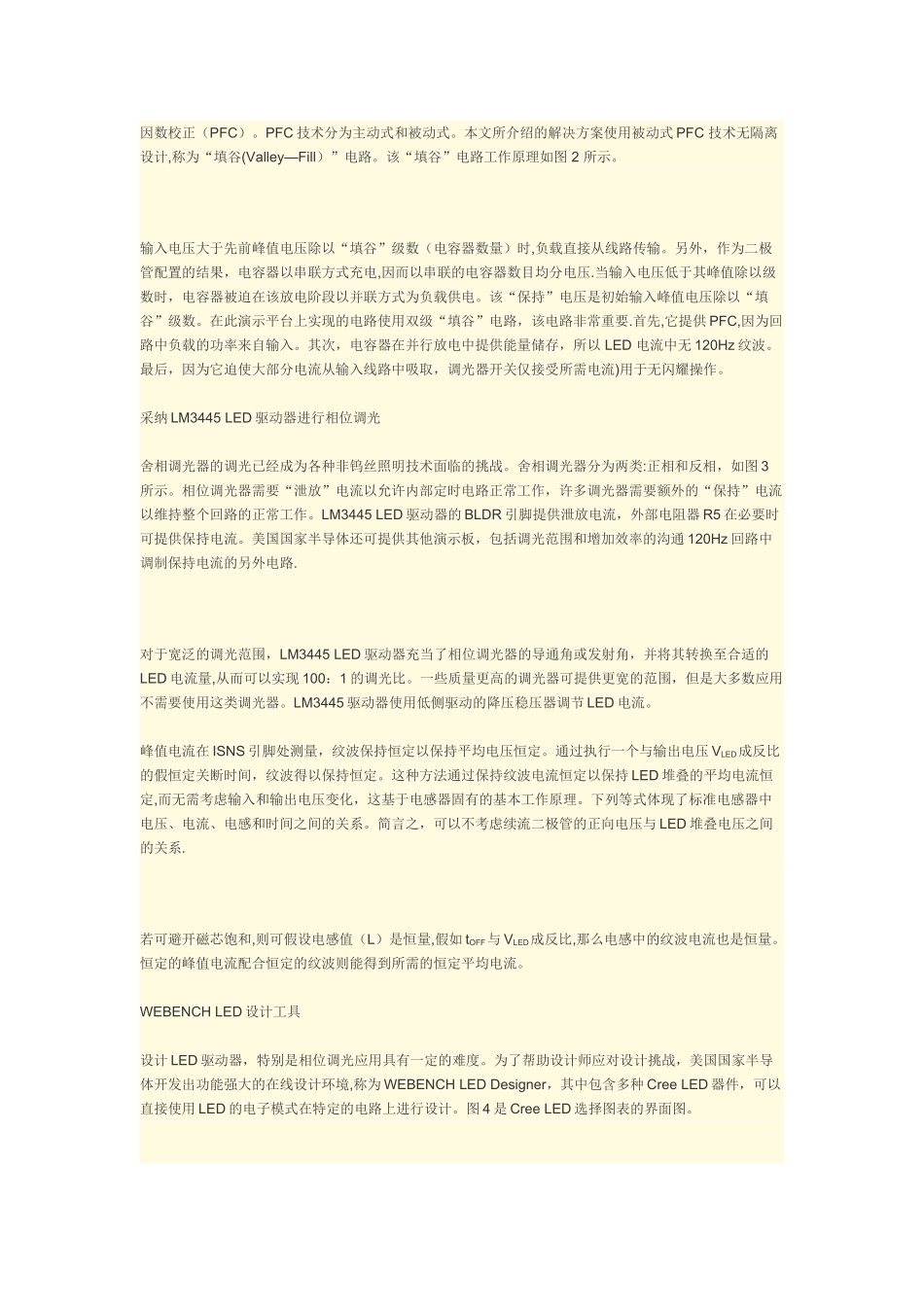

高效可调光LED照明解决方案的快速开发策略_第2页
2/3
高效可调光LED照明解决方案的快速开发策略_第3页
3/3
照明系统设计师几乎要对各种光源(除钨丝灯外)的灯具进行调光,一直以来,调光是都是极具挑战性的工作。在许多应用中,调光都十分重要,因为调光技术可使客户根据实际需要设置所需的亮度,而且还能大幅节约电费。目前最常见的调光控制器是舍相(phase—cut)调光器,无论所提及的设备中实际是否包含三端双向可控硅(TRIAC)器件,这类调光器通常都是指 TRIAC 调光器。将舍相调光器与小型荧光灯以及现今的 LED 灯相连是一个高难度的设计挑战。目前市面上的相关解决方案都不是很理想:一些方案的调光范围非常有限;有些方案甚至出现闪耀。针对上述挑战,美国国家半导体、科锐(Cree)和艾睿电子联合发布了全新的解决方案,该方案可以使用传统的舍相调光器更有效地实现可调光固态照明。 本部分设定了隐藏,您已回复过了,以下是隐藏的内容LED 驱动电路 该解决方案通过使用美国国家半导体 PowerWise? LM3445 LED 驱动器将 90~135VRMS 沟通主电源输入(入墙式电源插座)转换为 350mA 直流恒定电流源,从而驱动高功率 Cree 白光 LED。在住宅、商用和工业建筑中,沟通主电源通常经由标准入墙式调光器进行舍相或斩波,以削减 LED 的灯光输出。如图 1所示的电路设计可确保用户不会无意中接触电路中的高电压。 图 1 无隔离 LM3445 LED 驱动电路 Master—Slave Circuitry:主从电路系统􀓻􀓻 Possible No Load or Short:可能无负载或短路在图 1 中,该电路未经隔离处理,这意味着从输入(沟通主电源)至输出(LED 灯具)是一条直流路径。隔离的解决方案也就是电流隔离通常需要使用变压器.两类方案各有利弊。隔离的解决方案通常拥有较大的体积和较小效率,因为需要使用变压器,并且可能使用输出反馈的光电耦合器。不过,通过在沟通主电源和用户之间提供内置保护可以更容易地通过诸如 UL60950 这样的安全法规。相反,无隔离的解决方案体积较小,因此更适合灯泡翻新应用所需的小尺寸,但需要利用灯泡材料和结构的机械隔离以通过安全法规。与其它方案相比,美国国家半导体 LM3445 LED 驱动器适用于多种外形、尺寸和功率级别的应用,同时支持隔离和无隔离解决方案. 功率因数校正 当经由入墙式沟通主电源供电时,可能在输入电流和电压,甚至输入电压波形的尖峰和低谷之间产生相移.有功功率和视在功率的比称为功率因数,以 0 和 1 之间的数字表示。商业固态照明应用的能源之星法律规范要求功率因数达到 0.9 以上。当输入电...
