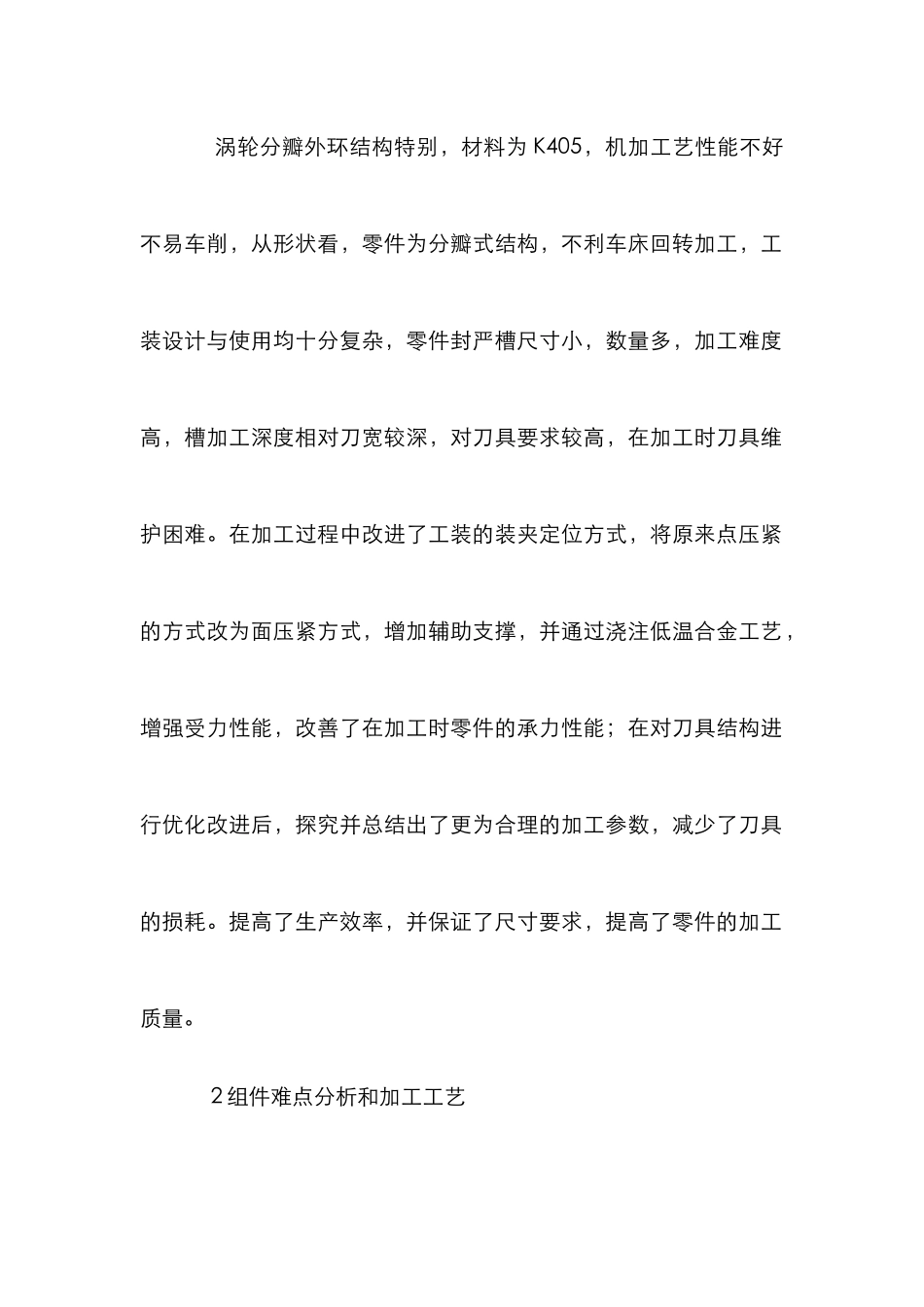

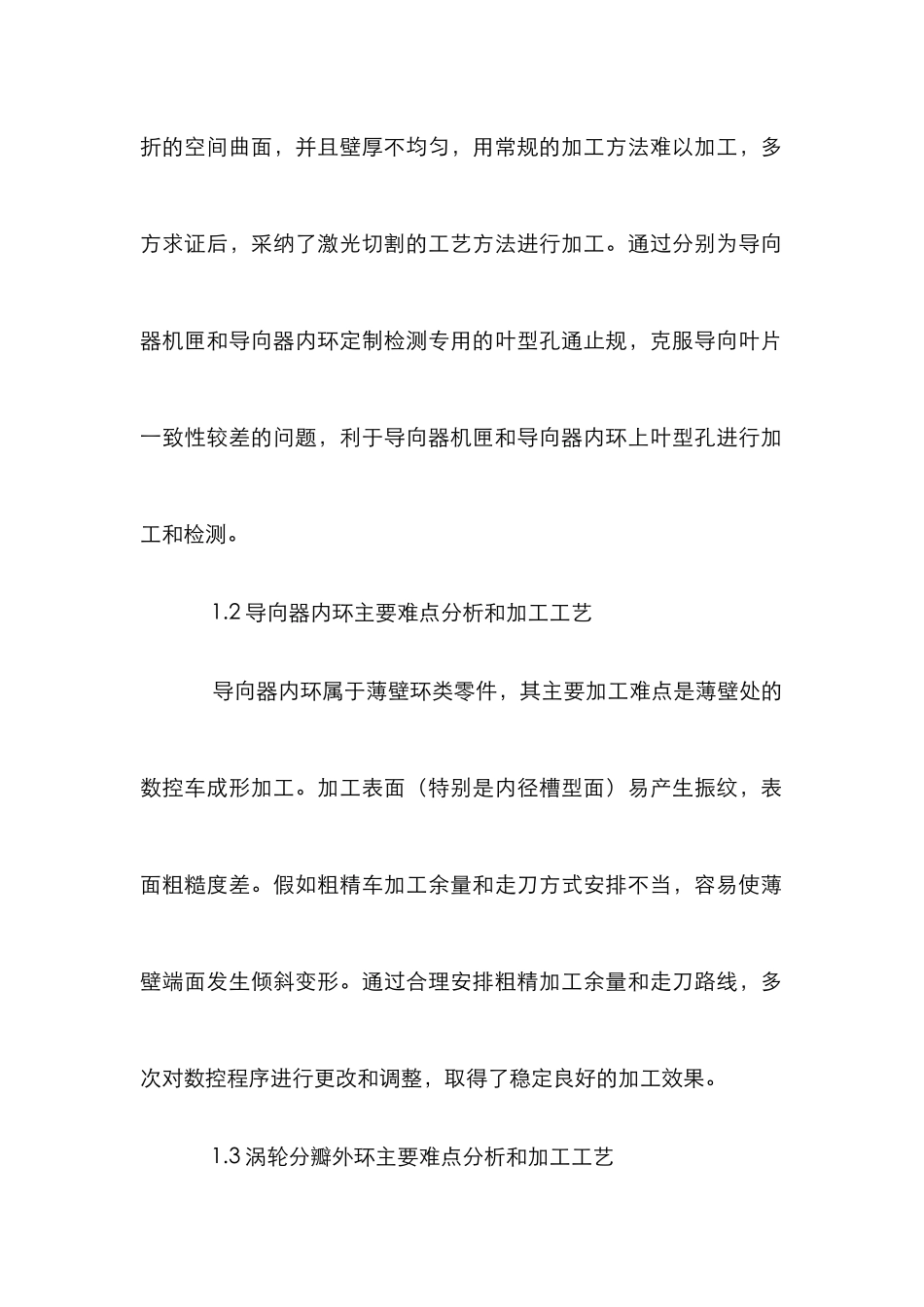

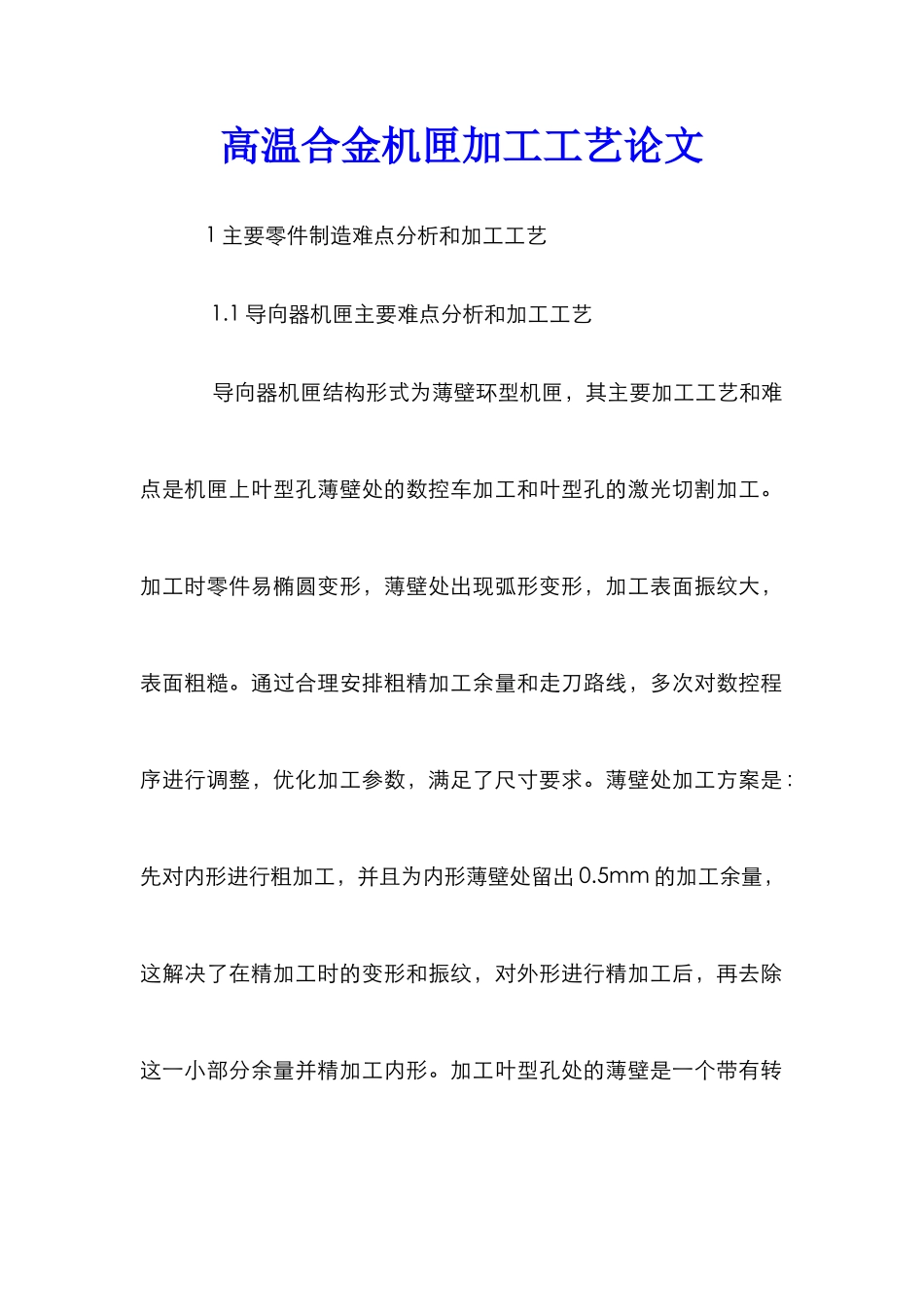

高温合金机匣加工工艺论文 1 主要零件制造难点分析和加工工艺 1.1 导向器机匣主要难点分析和加工工艺 导向器机匣结构形式为薄壁环型机匣，其主要加工工艺和难点是机匣上叶型孔薄壁处的数控车加工和叶型孔的激光切割加工。加工时零件易椭圆变形，薄壁处出现弧形变形，加工表面振纹大，表面粗糙。通过合理安排粗精加工余量和走刀路线，多次对数控程序进行调整，优化加工参数，满足了尺寸要求。薄壁处加工方案是：先对内形进行粗加工，并且为内形薄壁处留出 0.5mm 的加工余量，这解决了在精加工时的变形和振纹，对外形进行精加工后，再去除这一小部分余量并精加工内形。加工叶型孔处的薄壁是一个带有转折的空间曲面，并且壁厚不均匀，用常规的加工方法难以加工，多方求证后，采纳了激光切割的工艺方法进行加工。通过分别为导向器机匣和导向器内环定制检测专用的叶型孔通止规，克服导向叶片一致性较差的问题，利于导向器机匣和导向器内环上叶型孔进行加工和检测。 1.2 导向器内环主要难点分析和加工工艺 导向器内环属于薄壁环类零件，其主要加工难点是薄壁处的数控车成形加工。加工表面（特别是内径槽型面）易产生振纹，表面粗糙度差。假如粗精车加工余量和走刀方式安排不当，容易使薄壁端面发生倾斜变形。通过合理安排粗精加工余量和走刀路线，多次对数控程序进行更改和调整，取得了稳定良好的加工效果。 1.3 涡轮分瓣外环主要难点分析和加工工艺 涡轮分瓣外环结构特别，材料为 K405，机加工艺性能不好不易车削，从形状看，零件为分瓣式结构，不利车床回转加工，工装设计与使用均十分复杂，零件封严槽尺寸小，数量多，加工难度高，槽加工深度相对刀宽较深，对刀具要求较高，在加工时刀具维护困难。在加工过程中改进了工装的装夹定位方式，将原来点压紧的方式改为面压紧方式，增加辅助支撑，并通过浇注低温合金工艺，增强受力性能，改善了在加工时零件的承力性能；在对刀具结构进行优化改进后，探究并总结出了更为合理的加工参数，减少了刀具的损耗。提高了生产效率，并保证了尺寸要求，提高了零件的加工质量。 2 组件难点分析和加工工艺 涡轮机匣组件的加工工艺主要包括装配和焊接工艺、焊接后的机加工艺、喷涂和涡轮分瓣外环的装配工艺、喷涂后的机加工工艺。 2.1 装配、焊接难点分析和主要工艺 在涡轮机匣组件进行装配和焊接时存在的最主要问题是，由于导向器叶片与导向器机匣和导向器内环相配合处的间隙产生较大偏差，而导致装...
