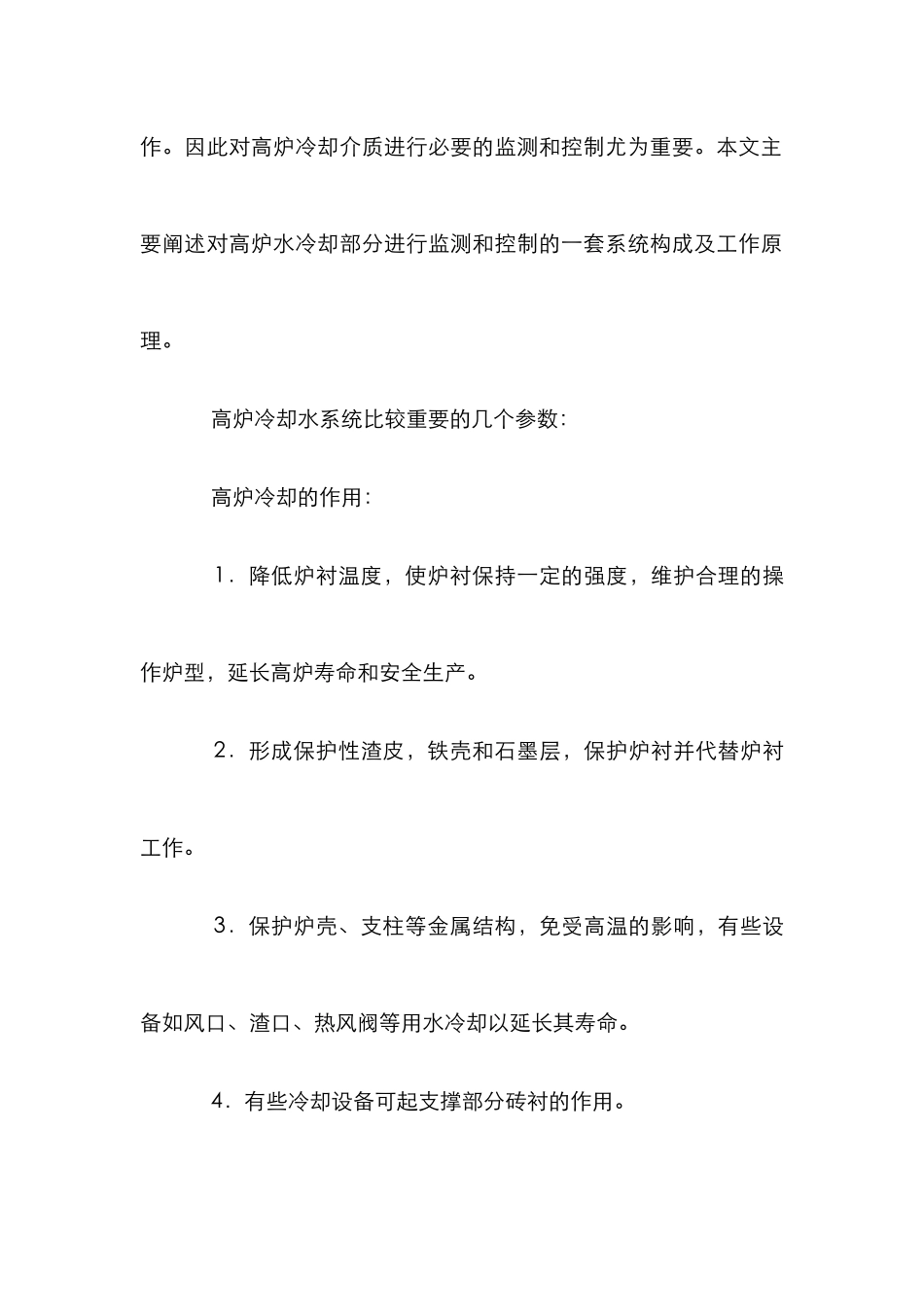

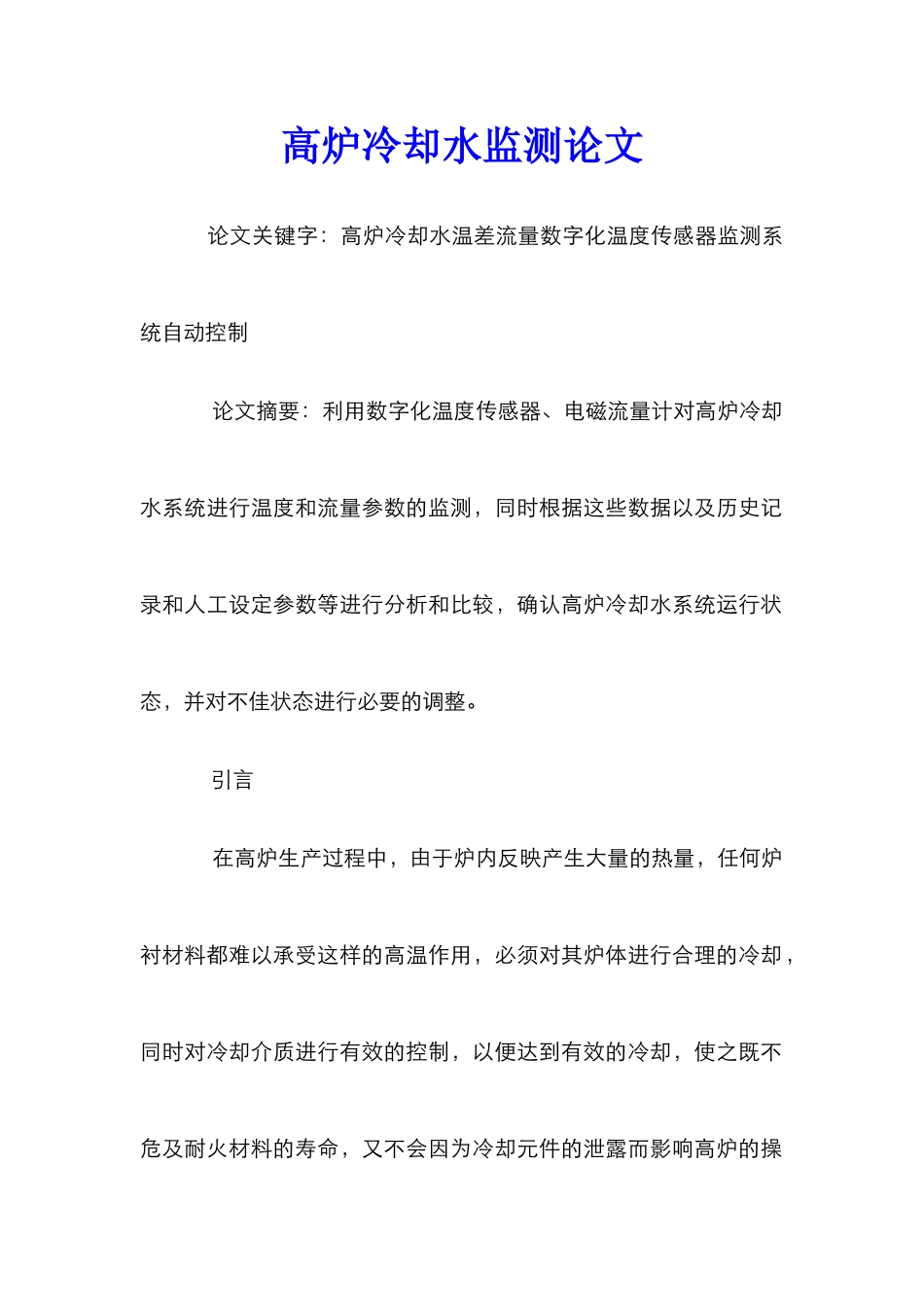

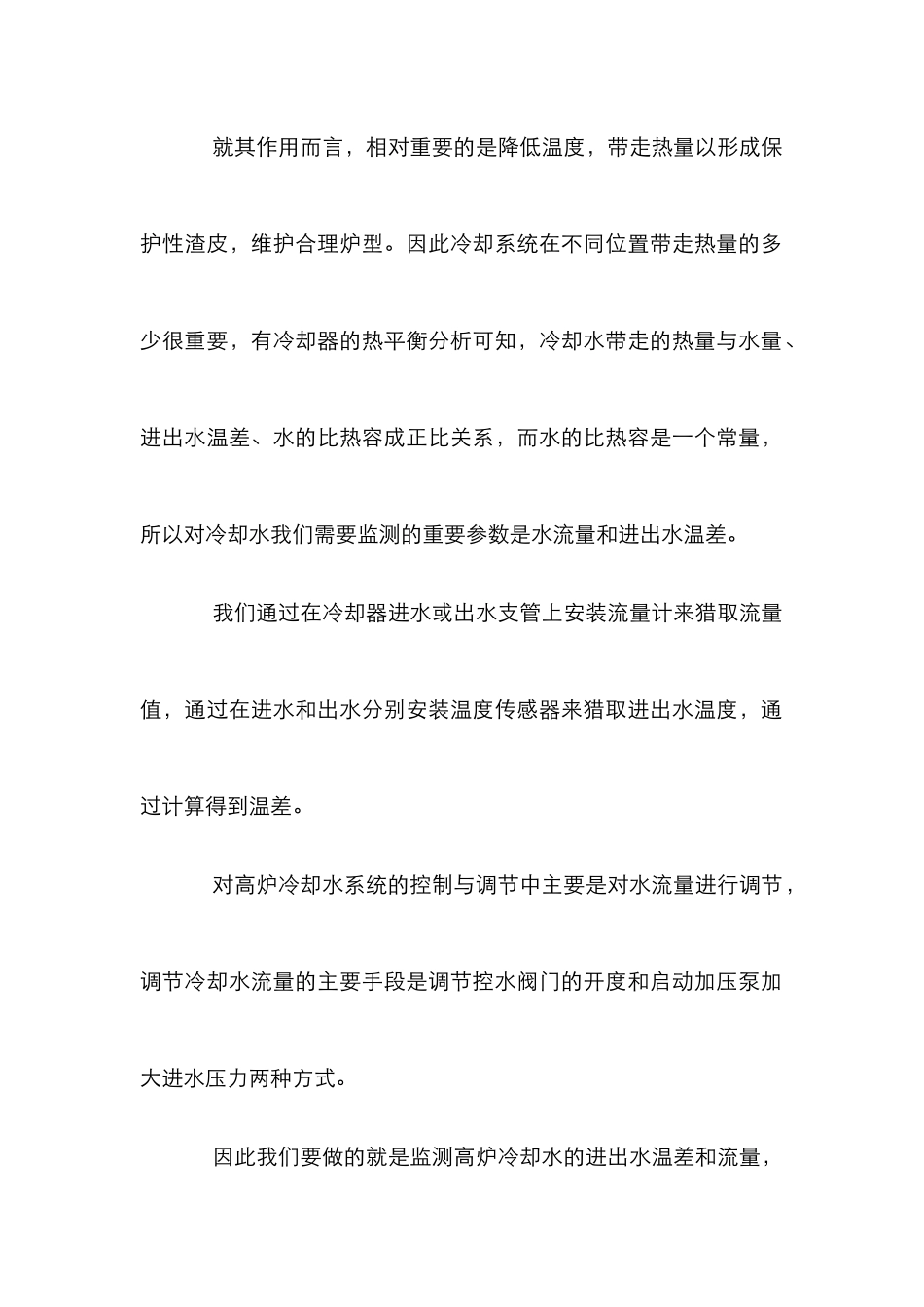

高炉冷却水监测论文 论文关键字：高炉冷却水温差流量数字化温度传感器监测系统自动控制 论文摘要：利用数字化温度传感器、电磁流量计对高炉冷却水系统进行温度和流量参数的监测，同时根据这些数据以及历史记录和人工设定参数等进行分析和比较，确认高炉冷却水系统运行状态，并对不佳状态进行必要的调整。 引言 在高炉生产过程中，由于炉内反映产生大量的热量，任何炉衬材料都难以承受这样的高温作用，必须对其炉体进行合理的冷却，同时对冷却介质进行有效的控制，以便达到有效的冷却，使之既不危及耐火材料的寿命，又不会因为冷却元件的泄露而影响高炉的操作。因此对高炉冷却介质进行必要的监测和控制尤为重要。本文主要阐述对高炉水冷却部分进行监测和控制的一套系统构成及工作原理。 高炉冷却水系统比较重要的几个参数： 高炉冷却的作用： 1．降低炉衬温度，使炉衬保持一定的强度，维护合理的操作炉型，延长高炉寿命和安全生产。 2．形成保护性渣皮，铁壳和石墨层，保护炉衬并代替炉衬工作。 3．保护炉壳、支柱等金属结构，免受高温的影响，有些设备如风口、渣口、热风阀等用水冷却以延长其寿命。 4．有些冷却设备可起支撑部分砖衬的作用。 就其作用而言，相对重要的是降低温度，带走热量以形成保护性渣皮，维护合理炉型。因此冷却系统在不同位置带走热量的多少很重要，有冷却器的热平衡分析可知，冷却水带走的热量与水量、进出水温差、水的比热容成正比关系，而水的比热容是一个常量，所以对冷却水我们需要监测的重要参数是水流量和进出水温差。 我们通过在冷却器进水或出水支管上安装流量计来猎取流量值，通过在进水和出水分别安装温度传感器来猎取进出水温度，通过计算得到温差。 对高炉冷却水系统的控制与调节中主要是对水流量进行调节，调节冷却水流量的主要手段是调节控水阀门的开度和启动加压泵加大进水压力两种方式。 因此我们要做的就是监测高炉冷却水的进出水温差和流量，通过计算得出热流强度，再根据热流强度对高炉当前部位炉墙厚度等状况进行推断，并对局部水量或整体水量做适当的调整。 系统介绍 系统从功能上分为温度监测子系统、流量监测子系统、控制执行子系统、运算分析控制存储子系统和查询子系统五个部分（图1）。 温度监测子系统温度监测子系统构成 温度监测子系统设备主要包括：数字化温度传感器、总线连接器、温度采集器、数据转换器等。系统构造如下图（图 2）： 温度传感器 测温传感器采纳的是美...
