高频保护抗干扰研究论文

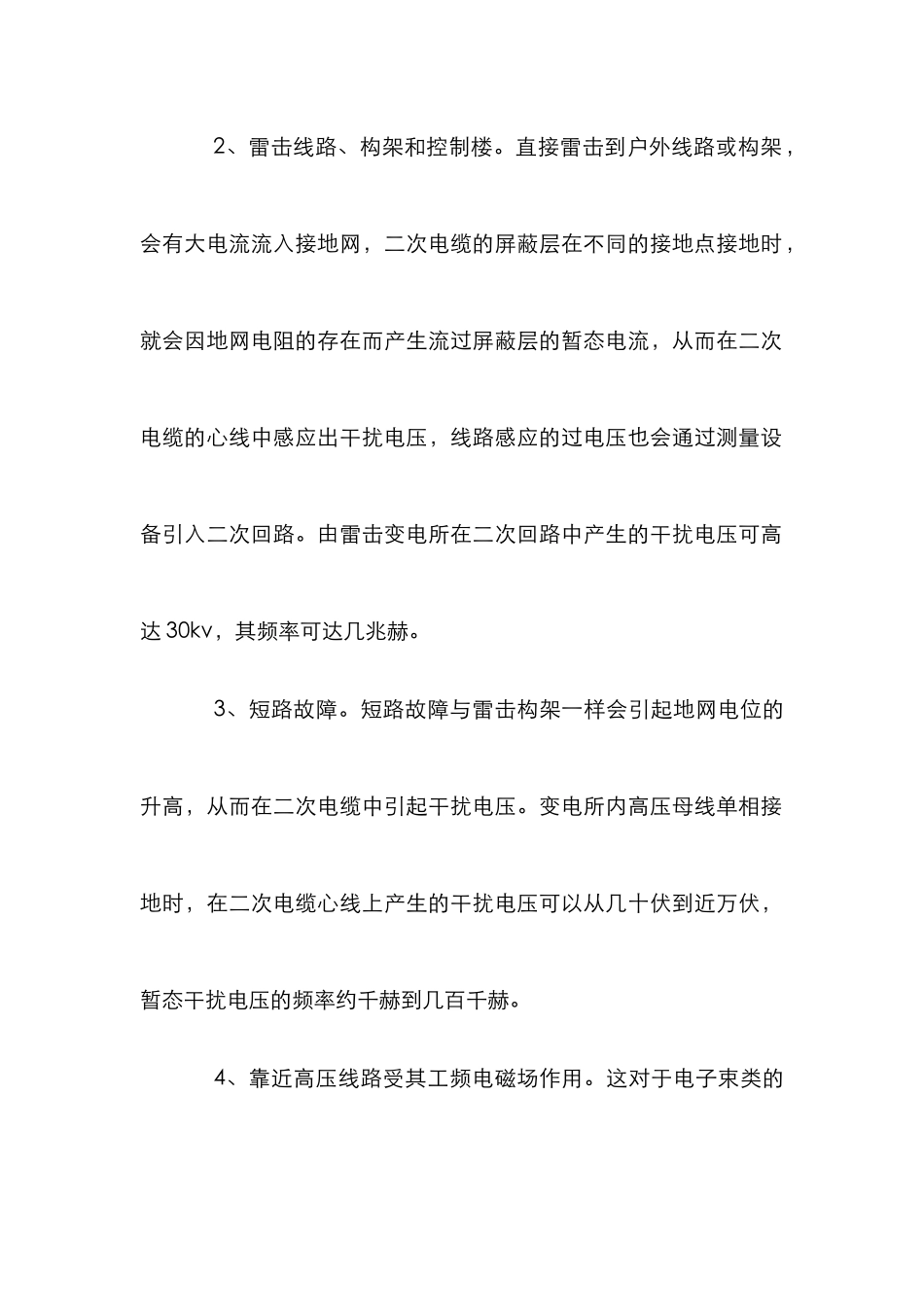

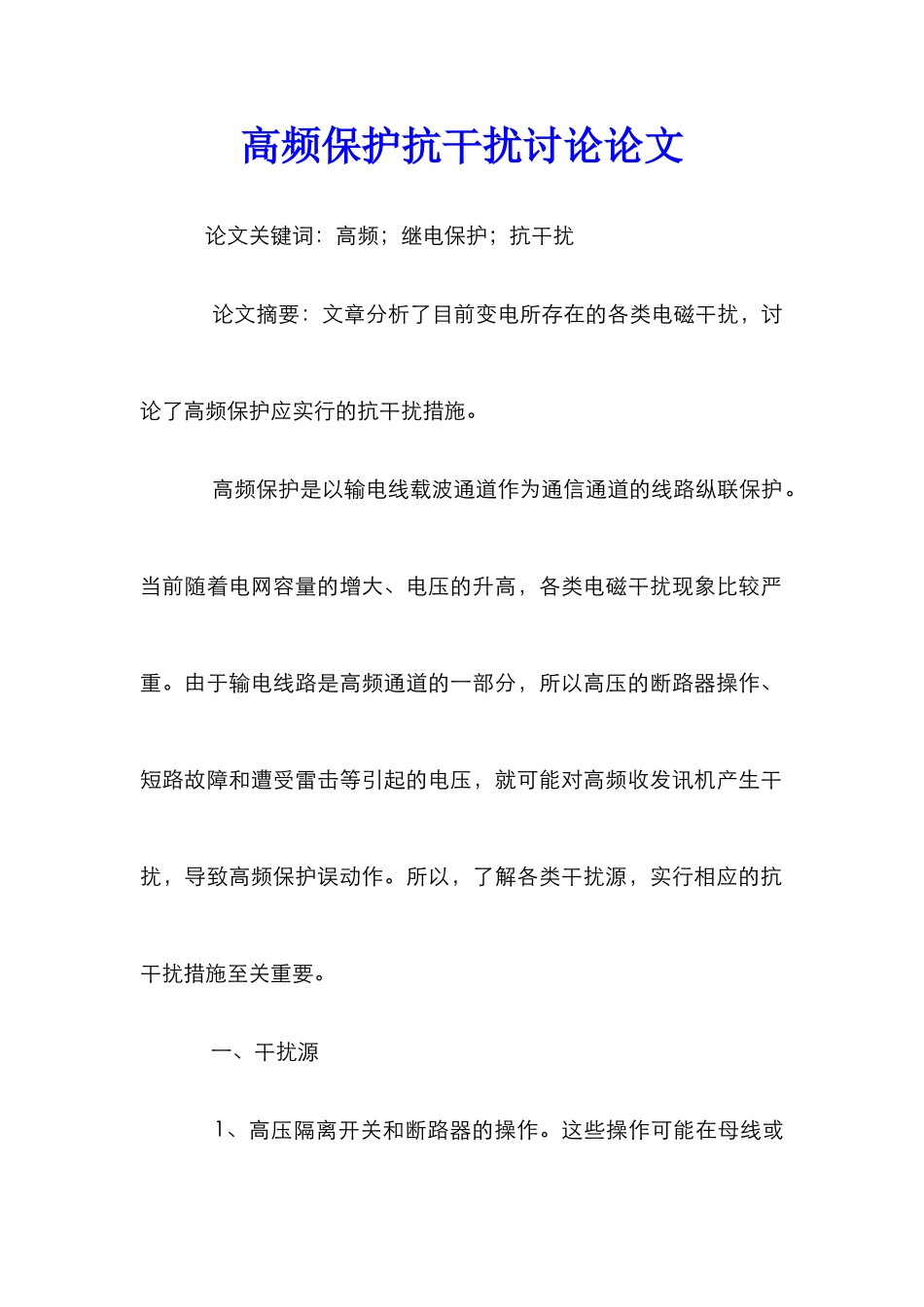

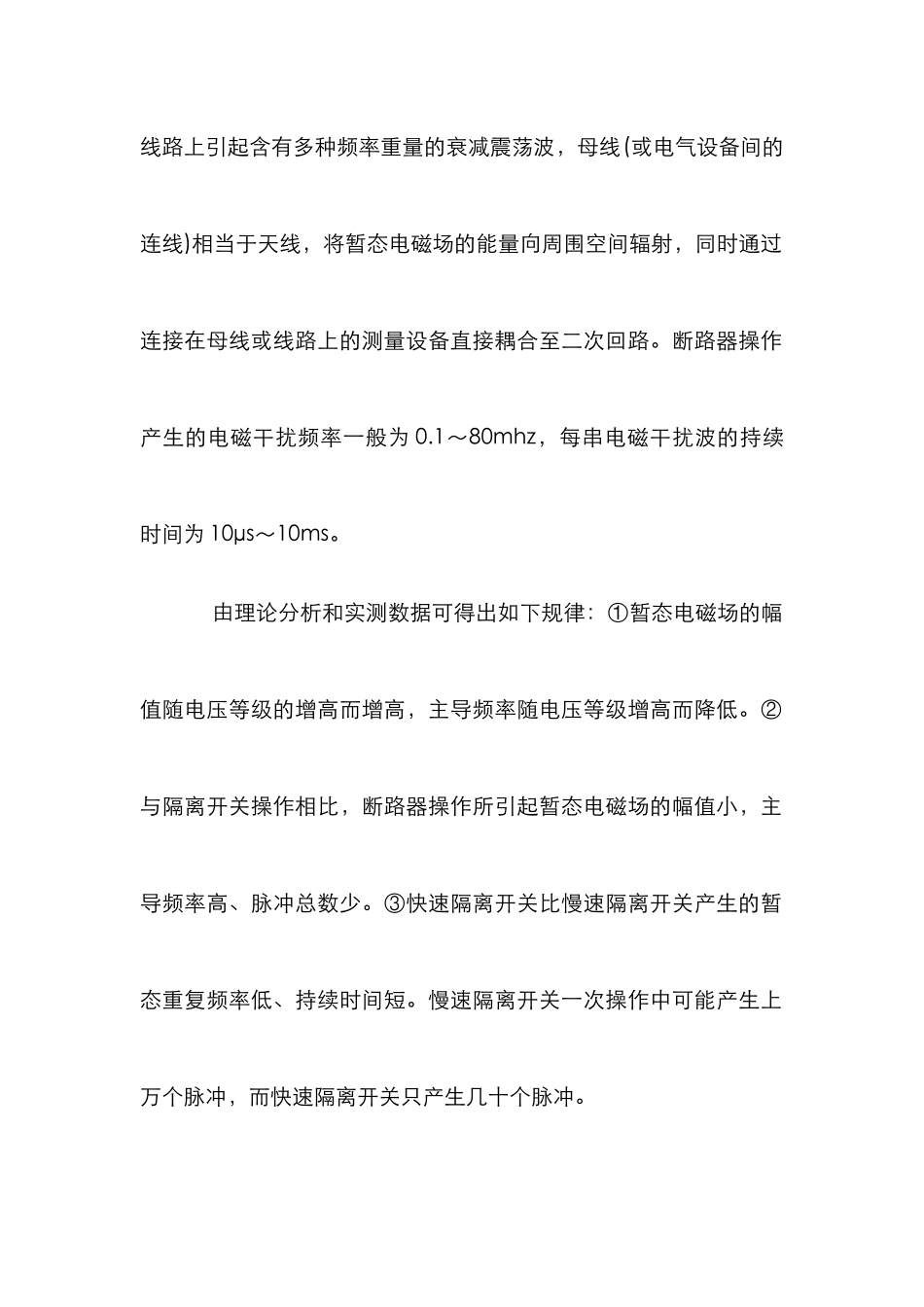

高频保护抗干扰讨论论文 论文关键词：高频；继电保护；抗干扰 论文摘要：文章分析了目前变电所存在的各类电磁干扰，讨论了高频保护应实行的抗干扰措施。 高频保护是以输电线载波通道作为通信通道的线路纵联保护。当前随着电网容量的增大、电压的升高，各类电磁干扰现象比较严重。由于输电线路是高频通道的一部分，所以高压的断路器操作、短路故障和遭受雷击等引起的电压，就可能对高频收发讯机产生干扰，导致高频保护误动作。所以，了解各类干扰源，实行相应的抗干扰措施至关重要。 一、干扰源 1、高压隔离开关和断路器的操作。这些操作可能在母线或线路上引起含有多种频率重量的衰减震荡波，母线(或电气设备间的连线)相当于天线，将暂态电磁场的能量向周围空间辐射，同时通过连接在母线或线路上的测量设备直接耦合至二次回路。断路器操作产生的电磁干扰频率一般为 0.1～80mhz，每串电磁干扰波的持续时间为 10μs～10ms。 由理论分析和实测数据可得出如下规律：①暂态电磁场的幅值随电压等级的增高而增高，主导频率随电压等级增高而降低。②与隔离开关操作相比，断路器操作所引起暂态电磁场的幅值小，主导频率高、脉冲总数少。③快速隔离开关比慢速隔离开关产生的暂态重复频率低、持续时间短。慢速隔离开关一次操作中可能产生上万个脉冲，而快速隔离开关只产生几十个脉冲。 2、雷击线路、构架和控制楼。直接雷击到户外线路或构架，会有大电流流入接地网，二次电缆的屏蔽层在不同的接地点接地时，就会因地网电阻的存在而产生流过屏蔽层的暂态电流，从而在二次电缆的心线中感应出干扰电压，线路感应的过电压也会通过测量设备引入二次回路。由雷击变电所在二次回路中产生的干扰电压可高达 30kv，其频率可达几兆赫。 3、短路故障。短路故障与雷击构架一样会引起地网电位的升高，从而在二次电缆中引起干扰电压。变电所内高压母线单相接地时，在二次电缆心线上产生的干扰电压可以从几十伏到近万伏，暂态干扰电压的频率约千赫到几百千赫。 4、靠近高压线路受其工频电磁场作用。这对于电子束类的显示设备产生电磁干扰是十分明显的。在户外变电所中，高压线路或汇流排会产生工频电磁场。一般而言，电压等级越高，产生的电场也越大，但磁场相反减小。 5、局部放电产生频率较高的电磁辐射，可能在电子设备的线路中引起电磁干扰。 6、二次回路中的开关操作。由于感性负载的存在，在二次回路的信号电源端口以及控制端口产生快速瞬变的脉冲干扰。由...
