麓谷钰园二期F区临时用电施工方案

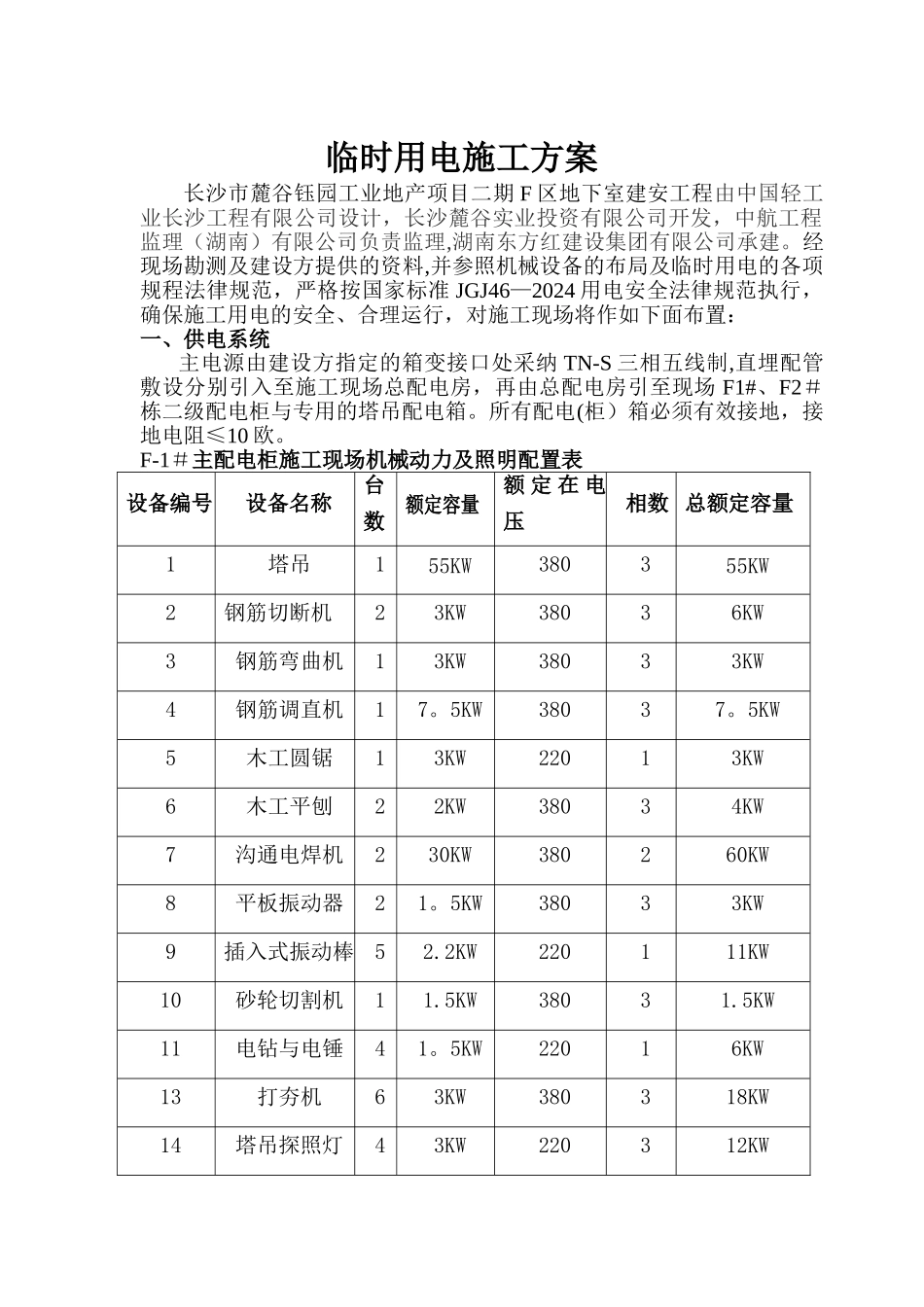

麓谷钰园二期F区临时用电施工方案_第1页
1/7

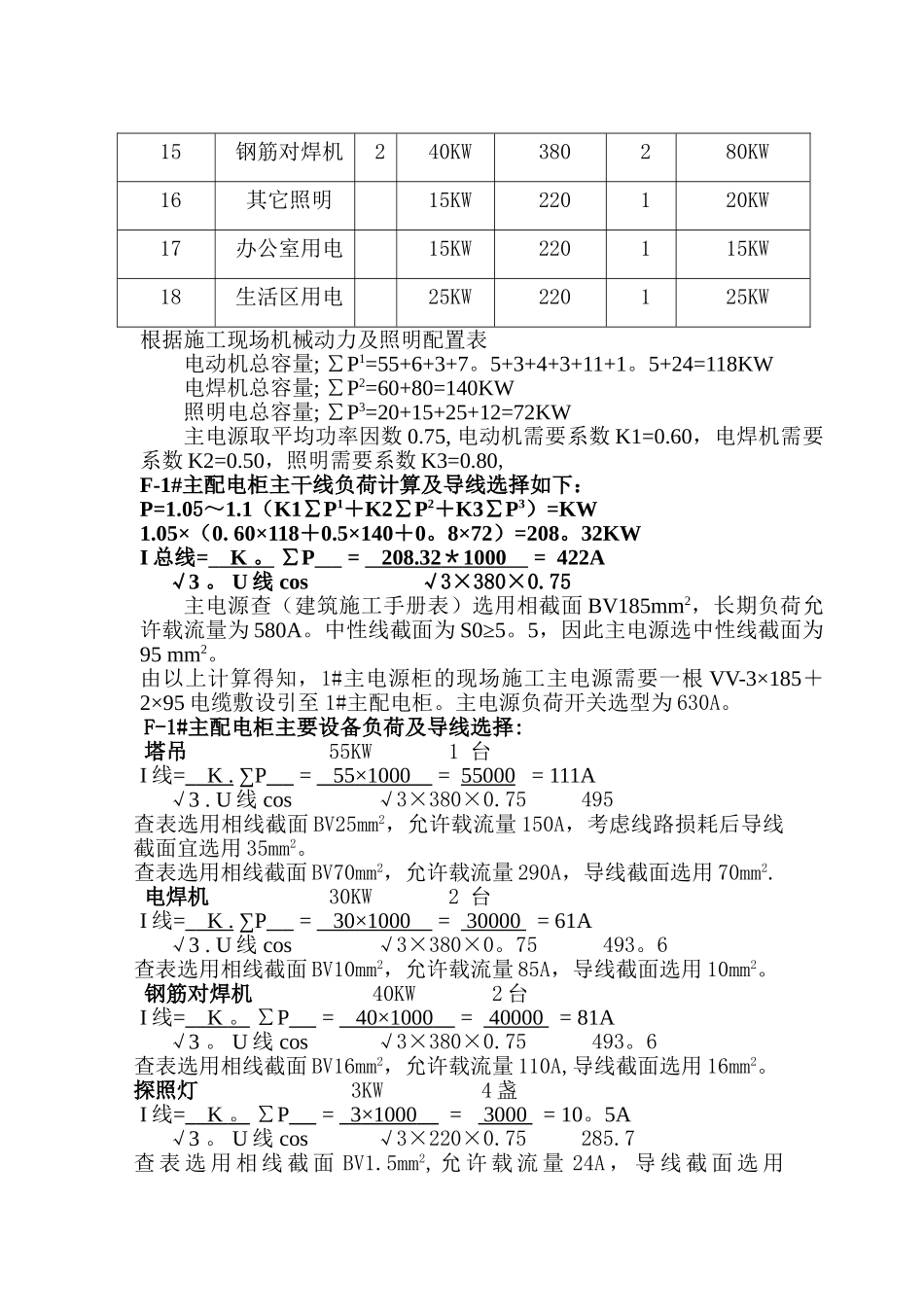

麓谷钰园二期F区临时用电施工方案_第2页
2/7
麓谷钰园二期F区临时用电施工方案_第3页

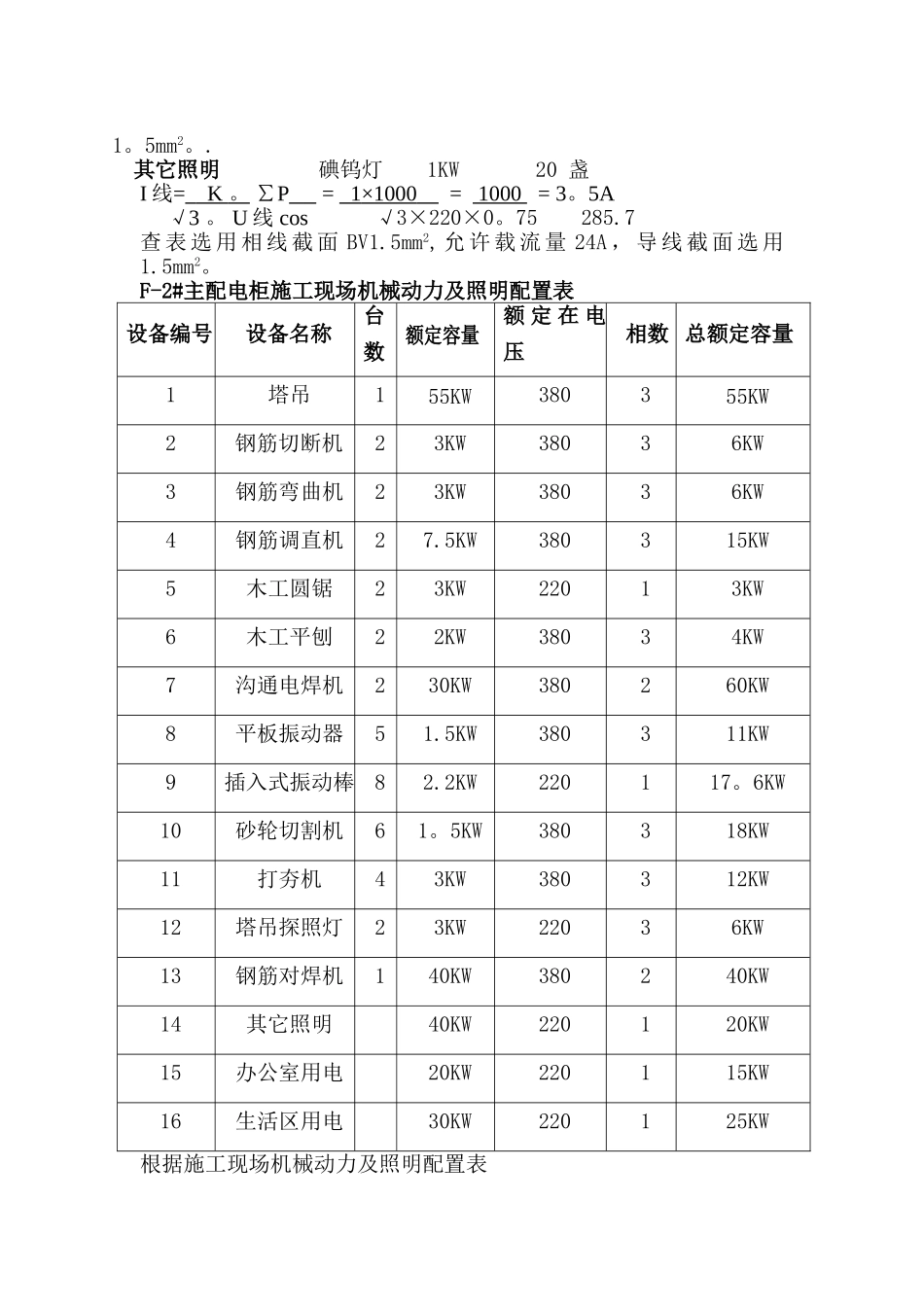

3/7
临时用电施工方案长沙市麓谷钰园工业地产项目二期 F 区地下室建安工程由中国轻工业长沙工程有限公司设计,长沙麓谷实业投资有限公司开发,中航工程监理(湖南)有限公司负责监理,湖南东方红建设集团有限公司承建。经现场勘测及建设方提供的资料,并参照机械设备的布局及临时用电的各项规程法律规范,严格按国家标准 JGJ46—2024 用电安全法律规范执行,确保施工用电的安全、合理运行,对施工现场将作如下面布置:一、供电系统主电源由建设方指定的箱变接口处采纳 TN-S 三相五线制,直埋配管敷设分别引入至施工现场总配电房,再由总配电房引至现场 F1#、F2#栋二级配电柜与专用的塔吊配电箱。所有配电(柜)箱必须有效接地,接地电阻≤10 欧。F-1#主配电柜施工现场机械动力及照明配置表设备编号设备名称台数额定容量额 定 在 电压相数 总额定容量1塔吊155KW380355KW2钢筋切断机23KW38036KW3钢筋弯曲机13KW38033KW4钢筋调直机17。5KW38037。5KW5木工圆锯13KW22013KW6木工平刨22KW38034KW7沟通电焊机2 30KW380260KW8平板振动器21。5KW38033KW9插入式振动棒52.2KW220111KW10砂轮切割机11.5KW38031.5KW11电钻与电锤41。5KW22016KW13打夯机63KW380318KW14塔吊探照灯43KW220312KW15钢筋对焊机240KW380280KW16其它照明15KW220120KW17 办公室用电15KW220115KW18生活区用电25KW220125KW根据施工现场机械动力及照明配置表电动机总容量; ∑P1=55+6+3+7。5+3+4+3+11+1。5+24=118KW电焊机总容量; ∑P2=60+80=140KW照明电总容量; ∑P3=20+15+25+12=72KW 主电源取平均功率因数 0.75, 电动机需要系数 K1=0.60,电焊机需要系数 K2=0.50,照明需要系数 K3=0.80,F-1#主配电柜主干线负荷计算及导线选择如下:P=1.05~1.1(K1∑P1+K2∑P2+K3∑P3)=KW1.05×(0. 60×118+0.5×140+0。8×72)=208。32KWI 总线= K 。 ∑P = 208.32 * 1000 = 422A √3 。 U 线 cos√3×380×0.75 主电源查(建筑施工手册表)选用相截面 BV185mm2,长期负荷允许载流量为 580A。中性线截面为 S0≥5。5,因此主电源选中性线截面为95 mm2。由以上计算得知,1#主电源柜的现场施工主电源需要一根 VV-3×185+2×95 电缆敷设引至 1#主配电柜。主电源负荷开关选型为 630A。F-1#主配电柜主要设备负荷及导线选择:塔吊 55KW 1 台I 线= K . ∑P = 55 ×1000 = 55000 = 111A √3 . U 线 cos√3×380×0.75 495查表选用相线截面 ...
