龙头山分离总体施工方案VIP专享

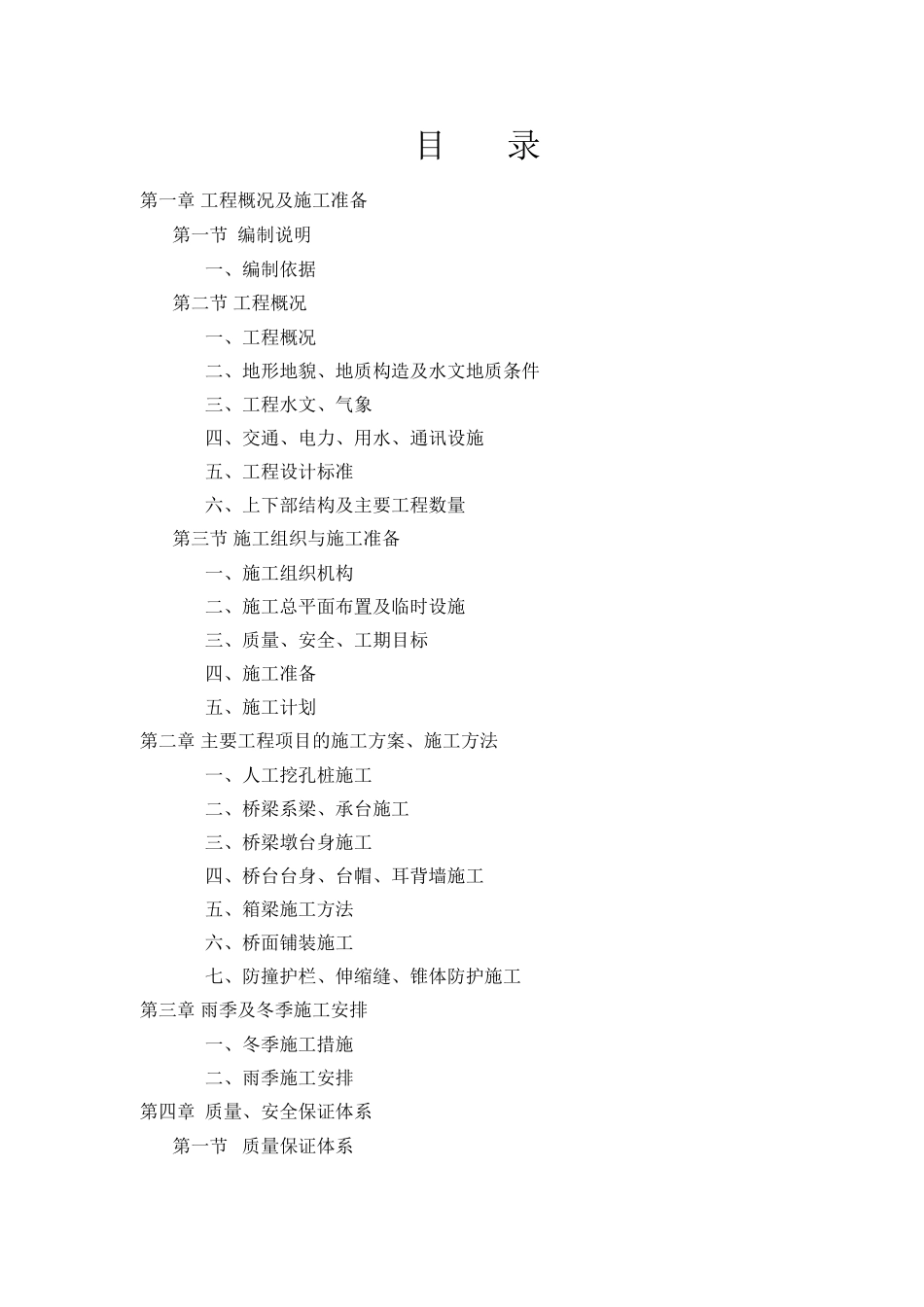

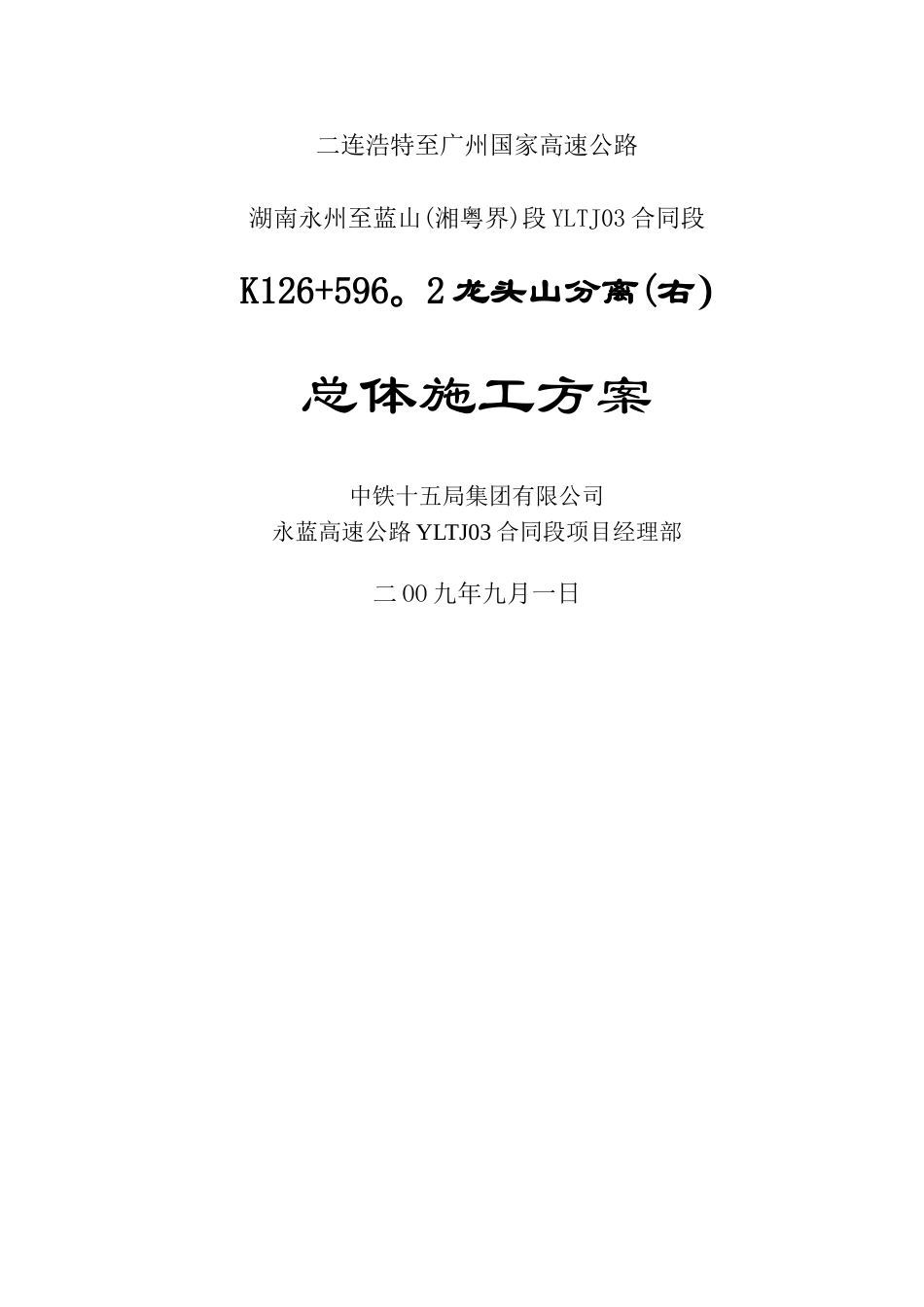

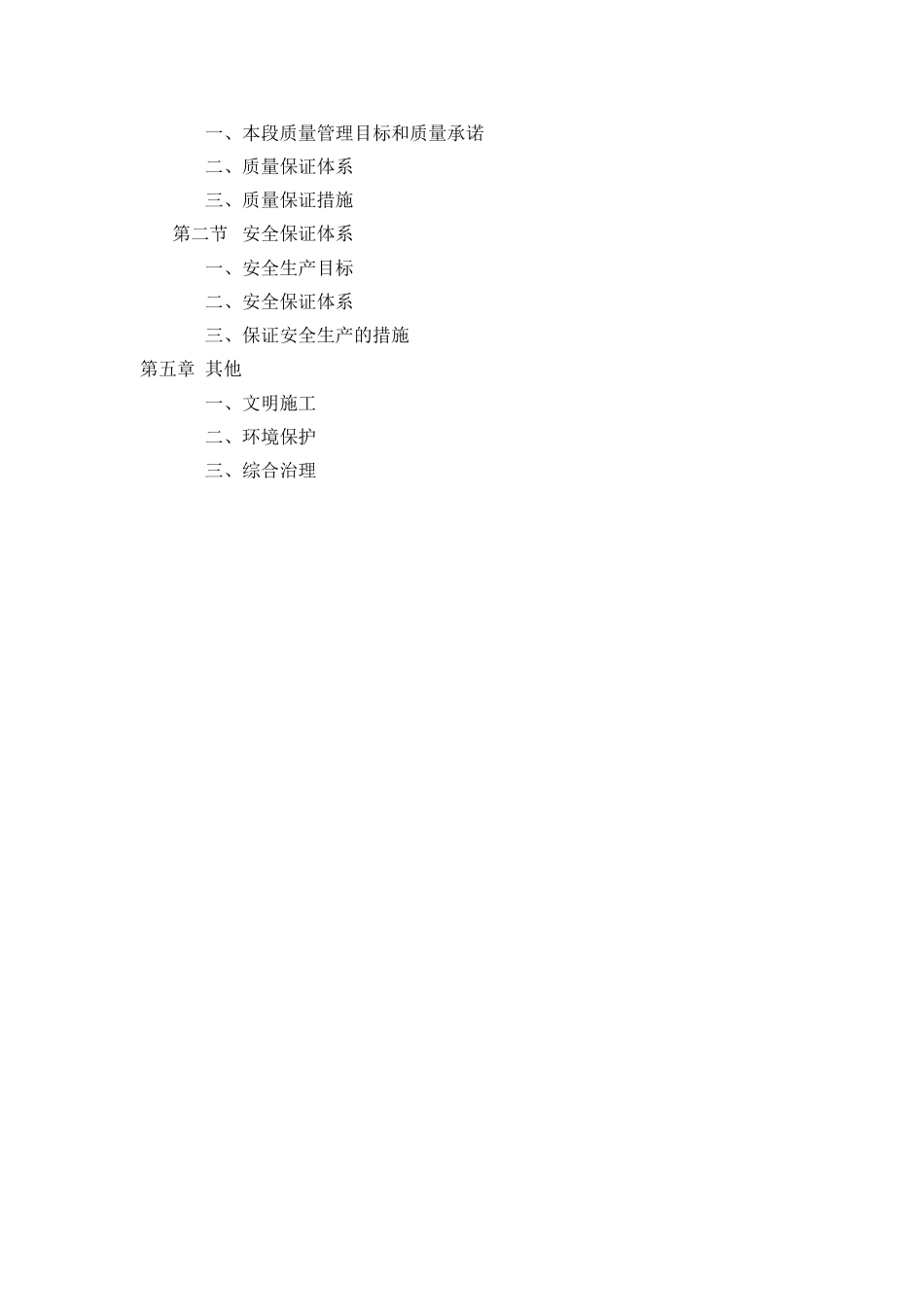

二连浩特至广州国家高速公路湖南永州至蓝山(湘粤界)段 YLTJ03 合同段 K126+596。2 龙头山分离(右）总体施工方案中铁十五局集团有限公司永蓝高速公路 YLTJ03 合同段项目经理部二 OO 九年九月一日目 录第一章 工程概况及施工准备第一节 编制说明一、编制依据第二节 工程概况一、工程概况二、地形地貌、地质构造及水文地质条件三、工程水文、气象四、交通、电力、用水、通讯设施五、工程设计标准六、上下部结构及主要工程数量第三节 施工组织与施工准备一、施工组织机构二、施工总平面布置及临时设施三、质量、安全、工期目标四、施工准备五、施工计划第二章 主要工程项目的施工方案、施工方法一、人工挖孔桩施工二、桥梁系梁、承台施工三、桥梁墩台身施工四、桥台台身、台帽、耳背墙施工五、箱梁施工方法六、桥面铺装施工七、防撞护栏、伸缩缝、锥体防护施工第三章 雨季及冬季施工安排一、冬季施工措施二、雨季施工安排第四章 质量、安全保证体系第一节 质量保证体系一、本段质量管理目标和质量承诺二、质量保证体系三、质量保证措施第二节 安全保证体系一、安全生产目标二、安全保证体系三、保证安全生产的措施第五章 其他一、文明施工二、环境保护三、综合治理第一章 工程概况及施工准备第一节 编制说明一、编制依据1、永蓝高速公路 03 合同段两阶段施工设计图。2、交通部现行的公路桥梁施工技术法律规范、验收标准及有关技术规程等。3、永蓝高速公路 03 合同段总体施工组织设计.4、现场踏勘调查并搜集的有关资料。第二节 工程概况一、工程概况龙头山分离立交（右线）位于蓝山县塔峰镇岭脚村龙头山，跨越永连公路,交角约为 35 度，采纳斜桥正做。中心桩号为 K126+596。2，起点桩号 K126+541.7,终点桩号 K127+650.7，全长 109m.本桥上部结构为 3 孔 30+42+30m 现浇预应力砼连续箱梁,全桥一联,桥面宽13m，下部桥墩为独柱墩，0＃台为柱式台，3＃台为肋板台，墩台下均为桩基础。大桥 1~2#墩跨越永连公路，0＃台位于山坡上，3#台位于填方区。根据设计钻探结果，桥位区上覆地层主要为第四系填筑土、坡积层亚粘土、块石；下伏基岩为寒武系中统全、强、弱、微风化砂岩。跨越的永连路路基宽 12m,水泥砼路面，路面宽 9m,两侧硬路肩各 1.5m。根据地质勘探资料及现场实际情况，本桥拟全部采纳人工挖孔桩基础。二、地形地貌、地质构造及水文地质条件1、地形地貌桥位区属微丘地貌，地形较复杂，地势高差较大，桥位范围内...
