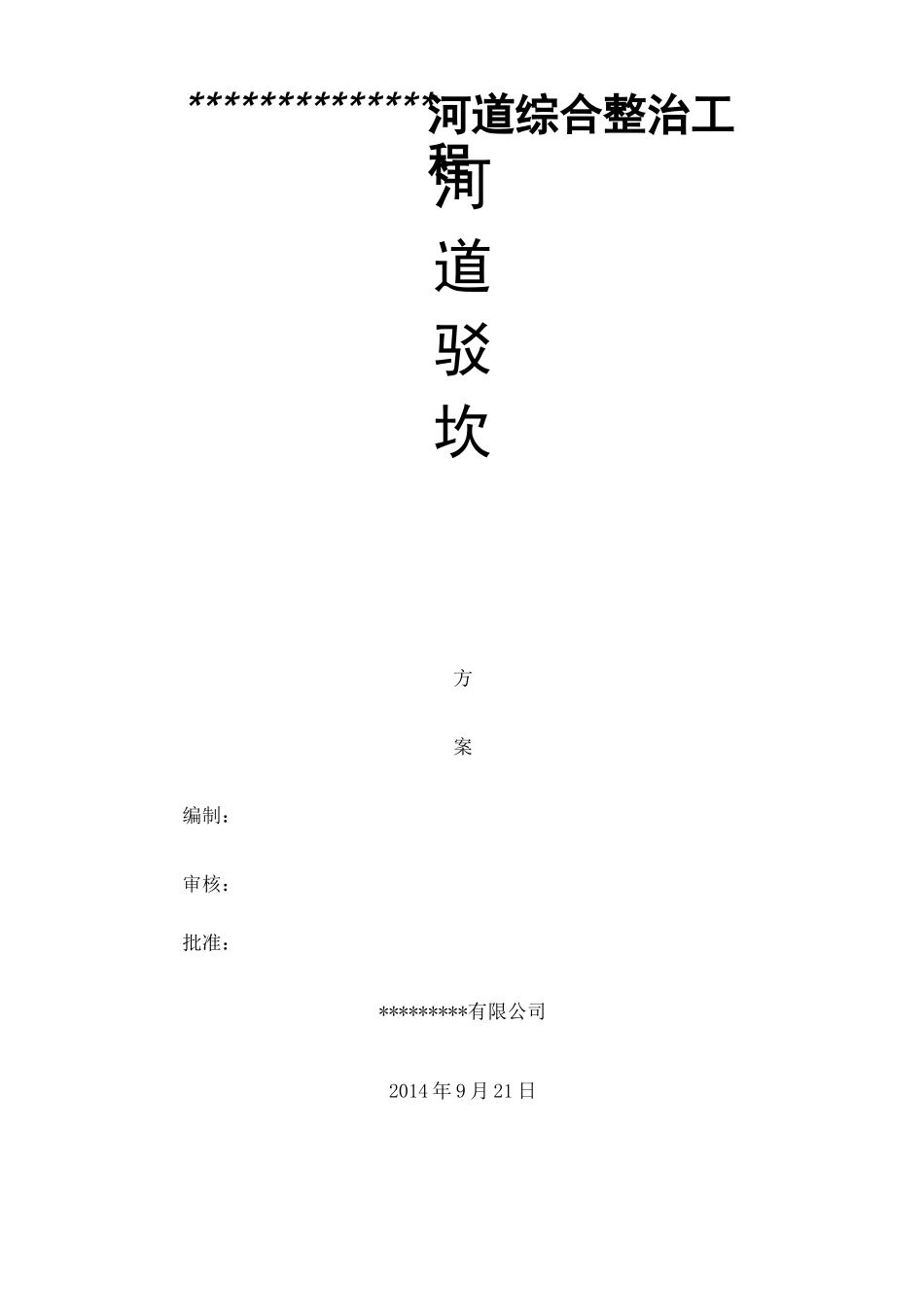

河道驳坎施工方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]河道驳坎方案编制：审核：批准：*********有限公司2014 年 9 月 21 日**************河道综合整治工程河道驳坎施工方案一、工程概况本工程镇东河部分位于*******北部镇东河，北起芦荡漾（K0+046.280）,南至三墩港（K0+990.000），总长约 944 米，河道规划宽度 15 米，为老河道整治。主要施工内容为镇东河南侧和北侧的驳坎、排水。本工程罗家斗河部分位于杭州市拱墅区罗家斗河。本段河道驳坎长度为 176 米。本工程涉及驳坎形式多样，根据河道地理结构采用石笼挡墙（A、B 型驳坎）、浆砌块石挡墙（C、E 型驳坎）、钻孔灌注桩贴面挡墙（D 型驳坎）、松木桩护岸加固（F、G 型驳坎）等多种驳坎形式。二、驳坎结构形式分述如下1）石笼挡墙本着构建生态河道的理念，本工程河道部分段落采用生态石笼挡墙驳岸，以构筑能透水透气、生长植物的生态河道护岸，并为水生生物营造栖息空间；a）水下生态石笼挡墙+景观石+上部缓坡的护岸结构形式（A 型驳坎）该段绿化红线较宽，北岸沿线多为住宅区，建成后主要为居民游客提供休闲娱乐功能，车辆相对较少，对结构刚度要求相对较低，故设计考虑采用水下石笼挡墙+景观石+上部缓坡的护岸形式。挡墙墙顶略低于常水位，按景观要求进行控制。墙身及基础为石笼网箱。基础与地基之间设置 10cm 素砼垫层+10cm 厚碎石垫层，地基原状土应夯实，夯实后的地基承载力不小于 120kpa。该型护岸结构上稳定性好，墙身可塑性强，具有很好自我变形调节能力；造价上相对于浆砌块石挡墙较经济。该结构形式主要适用于以下段落：北岸 K0+045~K0+145>北岸 K0+490~K0+510 南岸 K0+760~K0+79（X 南岸K0+875~K0+895。b）水下生态石笼挡墙+上部缓坡的护岸结构形式（B 型驳坎）主体结构同 A 型驳坎形式，B 型驳坎使得驳岸与河水更加有机结合，生态型上透水透气，形成较好的水土交流。该结构形式主要适用于以下段落：北岸 K0+230~K0+390、北岸 K0+785~K0+925、南岸 K0+760~K0+790、南岸K0+790~K0+875、南岸 K0+895~K0+925。2）浆砌块石挡墙（C 型驳坎、E 型驳坎）在设计河道终点附近，与三墩路衔接处，该段景观控制标高较高，为了使驳岸与主体典型的生态石笼挡墙良好地衔接，故采用浆砌块石挡墙。挡墙墙顶略低于常水位，按景观要求进行控制。挡墙墙身为 M10 砂浆砌筑 MU30 块石。墙顶为 15cm厚老石板克顶。基础采用 C20 毛石混凝土，其中毛...
