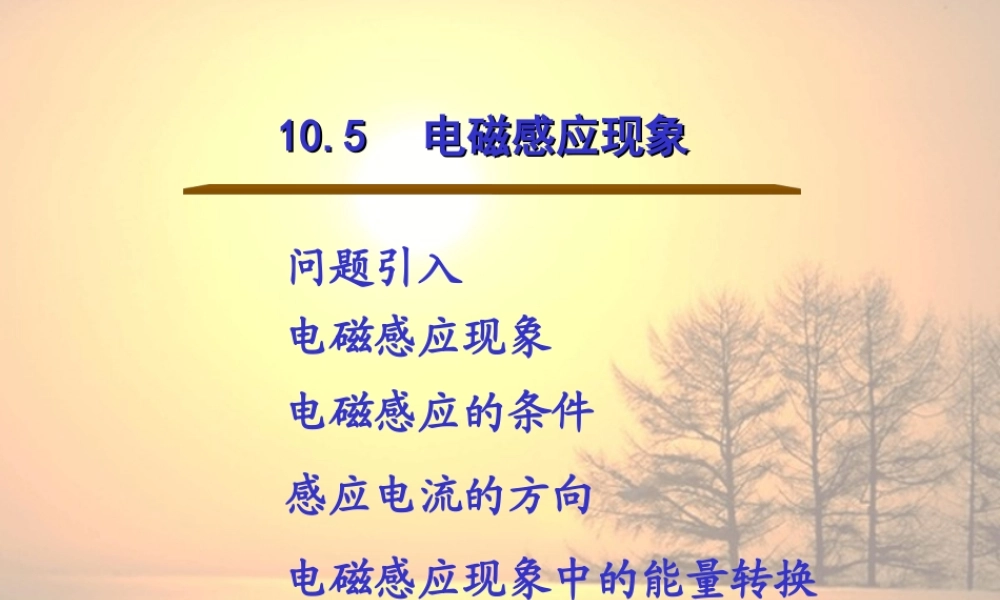

10.5 电磁感应现象

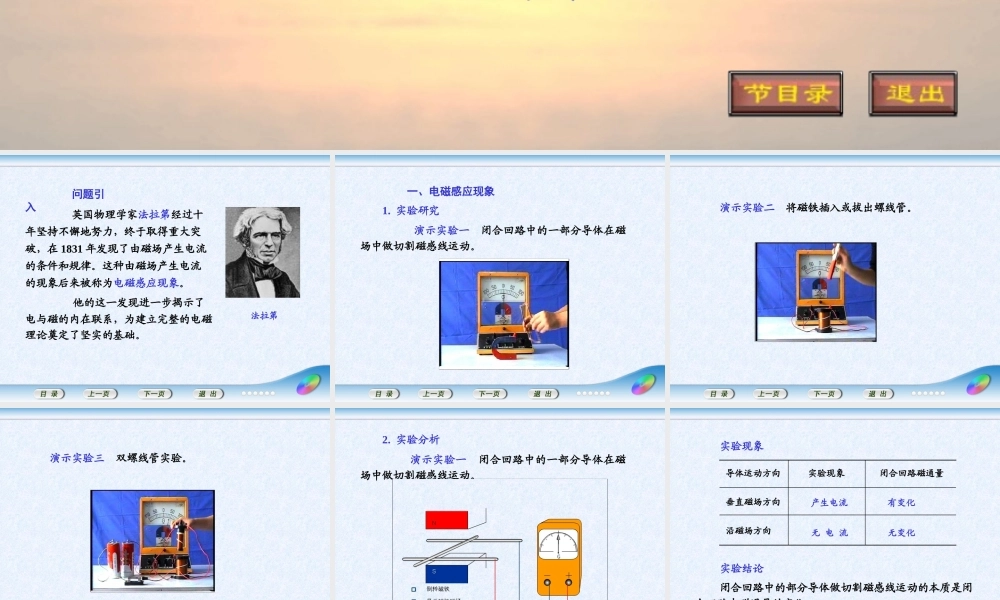

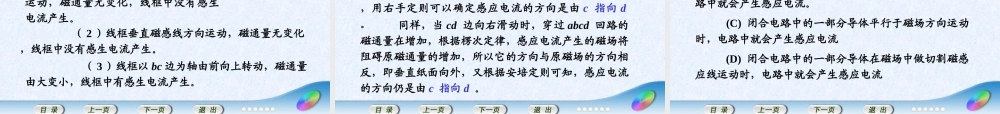

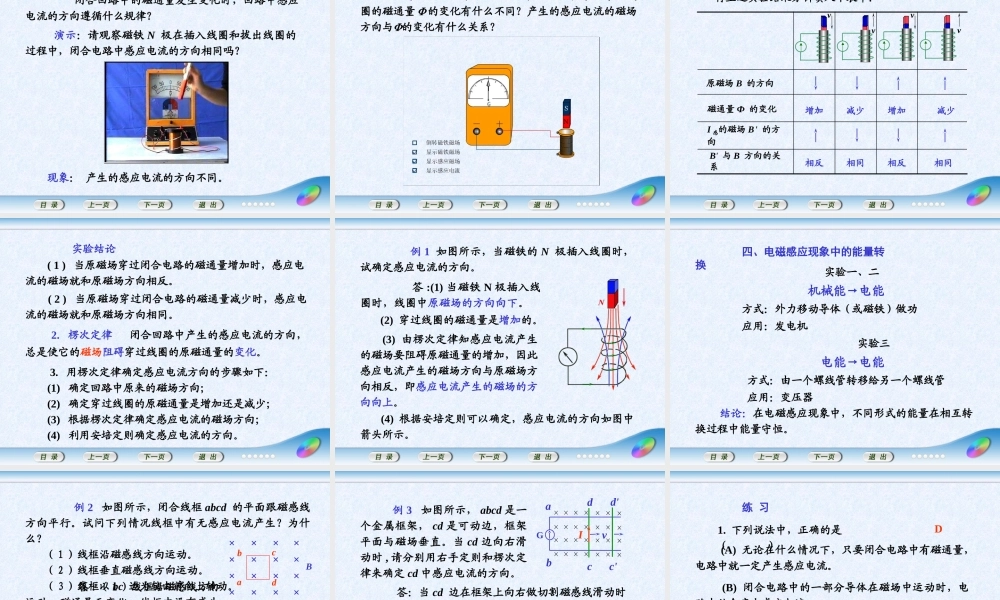

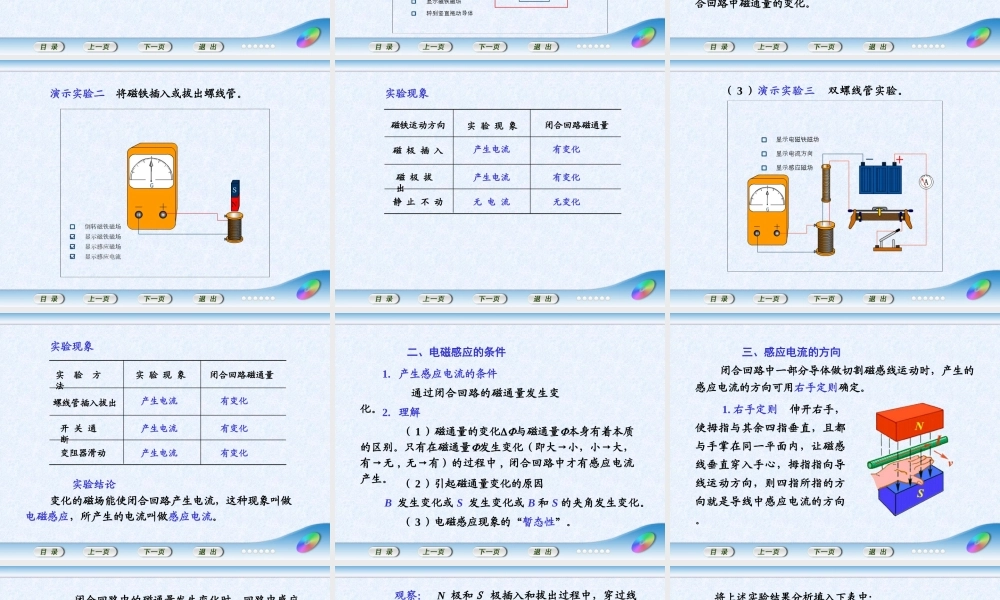

10.5 10.5 电磁感应现象电磁感应现象电磁感应的条件感应电流的方向 问题引入电磁感应现象电磁感应现象中的能量转换 英国物理学家法拉第经过十年坚持不懈地努力，终于取得重大突破，在 1831 年发现了由磁场产生电流的条件和规律。这种由磁场产生电流的现象后来被称为电磁感应现象。 他的这一发现进一步揭示了电与磁的内在联系，为建立完整的电磁理论奠定了坚实的基础。法拉第 问题引入 1. 实验研究 演示实验一 闭合回路中的一部分导体在磁场中做切割磁感线运动。 一、电磁感应现象 演示实验二 将磁铁插入或拔出螺线管。 演示实验三 双螺线管实验。 2. 实验分析 演示实验一 闭合回路中的一部分导体在磁场中做切割磁感线运动。 实验结论 闭合回路中的部分导体做切割磁感线运动的本质是闭合回路中磁通量的变化。实验现象闭合回路磁通量导体运动方向垂直磁场方向沿磁场方向 实验现象产生电流无 电 流有变化无变化 演示实验二 将磁铁插入或拔出螺线管。 实验现象闭合回路磁通量磁铁运动方向磁 极 插 入磁 极 拔 出静 止 不 动实 验 现 象产生电流产生电流无 电 流有变化有变化无变化（ 3 ）演示实验三 双螺线管实验。闭合回路磁通量变阻器滑动开 关 通 断实 验 现 象实 验 方 法螺线管插入拔出 实验结论 变化的磁场能使闭合回路产生电流，这种现象叫做电磁感应，所产生的电流叫做感应电流。 实验现象产生电流产生电流产生电流有变化有变化有变化 1. 产生感应电流的条件 2. 理解 （ 1 ）磁通量的变化与磁通量本身有着本质的区别。只有在磁通量发生变化（即大→小，小→大，有→无 , 无→有 ) 的过程中 , 闭合回路中才有感应电流产生。 通过闭合回路的磁通量发生变化。 二、电磁感应的条件 （ 2 ）引起磁通量变化的原因 B 发生变化或 S 发生变化或 B 和 S 的夹角发生变化。 （ 3 ）电磁感应现象的“暂态性”。 闭合回路中一部分导体做切割磁感线运动时，产生的感应电流的方向可用右手定则确定。 1. 右手定则 伸开右手，使拇指与其余四指垂直，且都与手掌在同一平面内，让磁感线垂直穿入手心，拇指指向导线运动方向，则四指所指的方向就是导线中感应电流的方向。 三、感应电流的方向 闭合回路中的磁通量发生变化时，回路中感应电流的方向遵循什么规律？ 演示：请观察磁铁 N 极在插入线圈和拔出线圈的过程中，闭合电路中感应电流的方向相同吗？ ...
