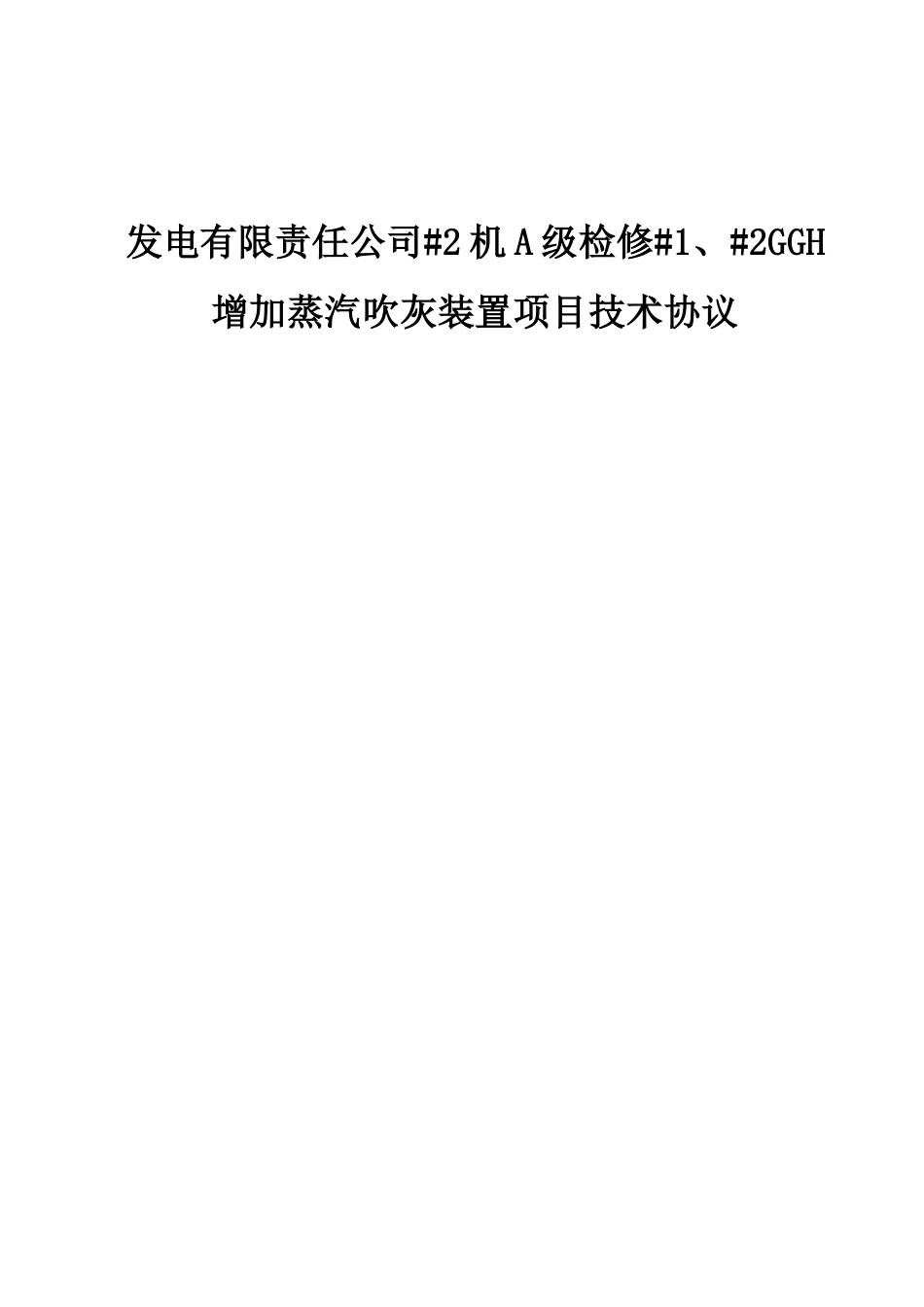

发电有限责任公司#2机A级检修#1、#2GGH增加蒸汽吹灰装置项目技术协议_第1页
1/11
发电有限责任公司#2机A级检修#1、#2GGH增加蒸汽吹灰装置项目技术协议_第2页
2/11
发电有限责任公司#2机A级检修#1、#2GGH增加蒸汽吹灰装置项目技术协议_第3页
3/11

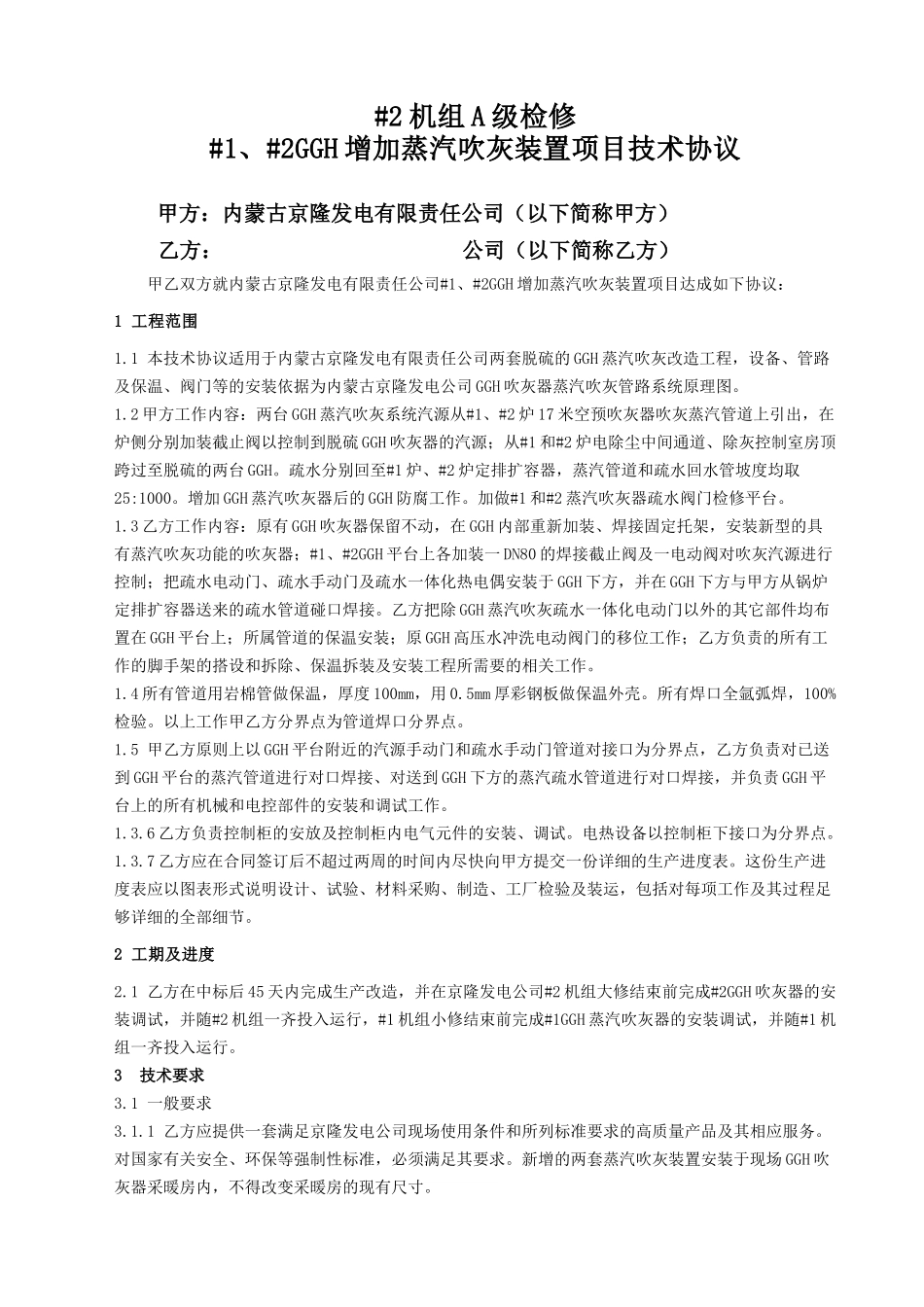

发电有限责任公司#2 机 A 级检修#1、#2GGH增加蒸汽吹灰装置项目技术协议#2 机组 A 级检修#1、#2GGH 增加蒸汽吹灰装置项目技术协议甲方:内蒙古京隆发电有限责任公司(以下简称甲方)乙方: 公司(以下简称乙方)甲乙双方就内蒙古京隆发电有限责任公司#1、#2GGH 增加蒸汽吹灰装置项目达成如下协议:1 工程范围1.1 本技术协议适用于内蒙古京隆发电有限责任公司两套脱硫的 GGH 蒸汽吹灰改造工程,设备、管路及保温、阀门等的安装依据为内蒙古京隆发电公司 GGH 吹灰器蒸汽吹灰管路系统原理图。1.2 甲方工作内容:两台 GGH 蒸汽吹灰系统汽源从#1、#2 炉 17 米空预吹灰器吹灰蒸汽管道上引出,在炉侧分别加装截止阀以控制到脱硫 GGH 吹灰器的汽源;从#1 和#2 炉电除尘中间通道、除灰控制室房顶跨过至脱硫的两台 GGH。疏水分别回至#1 炉、#2 炉定排扩容器,蒸汽管道和疏水回水管坡度均取25:1000。增加 GGH 蒸汽吹灰器后的 GGH 防腐工作。加做#1 和#2 蒸汽吹灰器疏水阀门检修平台。1.3 乙方工作内容:原有 GGH 吹灰器保留不动,在 GGH 内部重新加装、焊接固定托架,安装新型的具有蒸汽吹灰功能的吹灰器;#1、#2GGH 平台上各加装一 DN80 的焊接截止阀及一电动阀对吹灰汽源进行控制;把疏水电动门、疏水手动门及疏水一体化热电偶安装于 GGH 下方,并在 GGH 下方与甲方从锅炉定排扩容器送来的疏水管道碰口焊接。乙方把除 GGH 蒸汽吹灰疏水一体化电动门以外的其它部件均布置在 GGH 平台上;所属管道的保温安装;原 GGH 高压水冲洗电动阀门的移位工作;乙方负责的所有工作的脚手架的搭设和拆除、保温拆装及安装工程所需要的相关工作。1.4 所有管道用岩棉管做保温,厚度 100mm,用 0.5mm 厚彩钢板做保温外壳。所有焊口全氩弧焊,100%检验。以上工作甲乙方分界点为管道焊口分界点。1.5 甲乙方原则上以 GGH 平台附近的汽源手动门和疏水手动门管道对接口为分界点,乙方负责对已送到 GGH 平台的蒸汽管道进行对口焊接、对送到 GGH 下方的蒸汽疏水管道进行对口焊接,并负责 GGH 平台上的所有机械和电控部件的安装和调试工作。1.3.6 乙方负责控制柜的安放及控制柜内电气元件的安装、调试。电热设备以控制柜下接口为分界点。1.3.7 乙方应在合同签订后不超过两周的时间内尽快向甲方提交一份详细的生产进度表。这份生产进度表应以图表形式说明设计、试验、材料采购、制造、工厂检验及装运,包括对每项工...
