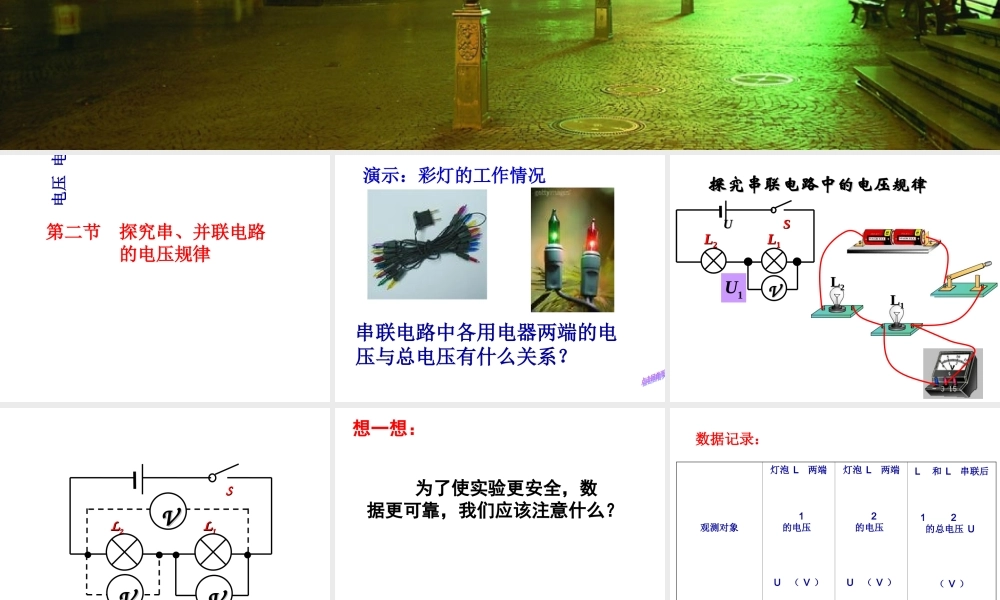

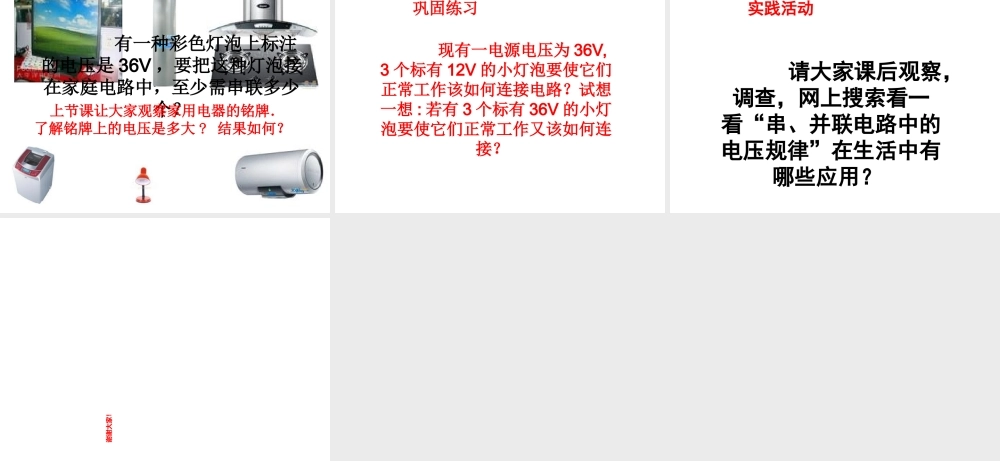

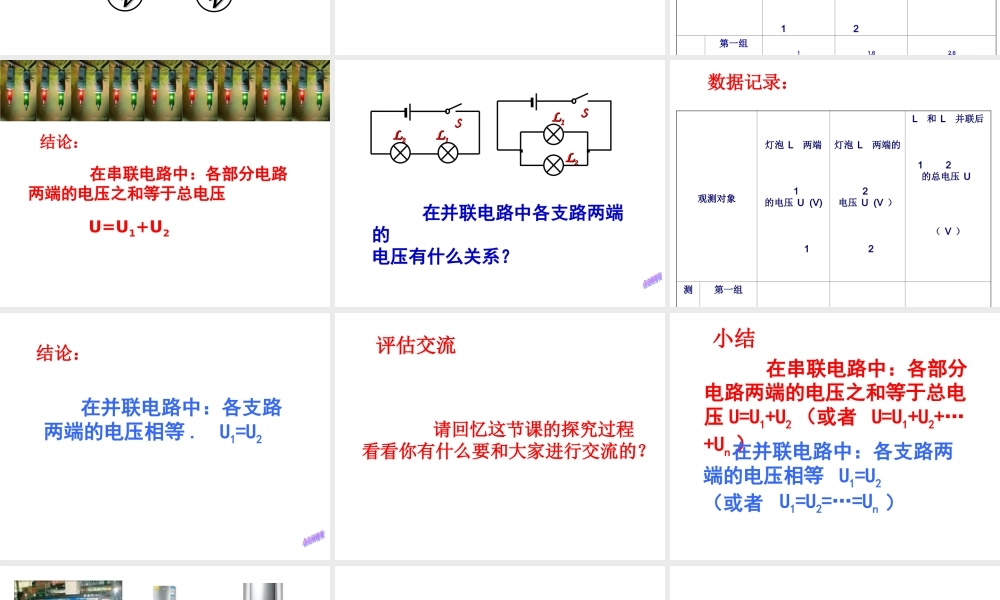

电压 电阻第二节 探究串、并联电路 的电压规律串联电路中各用电器两端的电压与总电压有什么关系？演示：彩灯的工作情况探究串联电路中的电压规律探究串联电路中的电压规律VVLL22LL11UUSSLL11LL22U1VVLL22LL11SSVVVV想一想： 为了使实验更安全，数据更可靠，我们应该注意什么？观测对象灯泡 L1两端的电压U1（ V ）灯泡 L2两端的电压U2（ V ）L1 和 L2串联后的总电压 U（ V ）测量结果第一组11.62.6第二组222第三组2.51.54第四组0.71.52.2数据记录：结论： 在串联电路中：各部分电路两端的电压之和等于总电压U=U1+U2 在并联电路中各支路两端的电压有什么关系？LL22LL11SSLL22LL11SS··数据记录：观测对象灯泡 L1两端的电压 U1(V)灯泡 L2两端的电压 U2(V ）L1和 L2并联后的总电压 U（ V ）测量结果第一组第二组第三组第四组结论： 在并联电路中：各支路两端的电压相等 . U1=U2 请回忆这节课的探究过程看看你有什么要和大家进行交流的？评估交流 小结 在串联电路中：各部分电路两端的电压之和等于总电压 U=U1+U2 （或者 U=U1+U2+…+Un ） 在并联电路中：各支路两端的电压相等 U1=U2 （或者 ）U1=U2=…=Un 生活中的物理 有一种彩色灯泡上标注的电压是 36V ，要把这种灯泡接在家庭电路中，至少需串联多少个？ 上节课让大家观察家用电器的铭牌．了解铭牌上的电压是多大 ? 结果如何？巩固练习 现有一电源电压为 36V, 3 个标有 12V 的小灯泡要使它们正常工作该如何连接电路？试想一想 : 若有 3 个标有 36V 的小灯泡要使它们正常工作又该如何连接？ 实践活动 请大家课后观察，调查，网上搜索看一看“串、并联电路中的电压规律”在生活中有哪些应用？ 谢谢大家！
