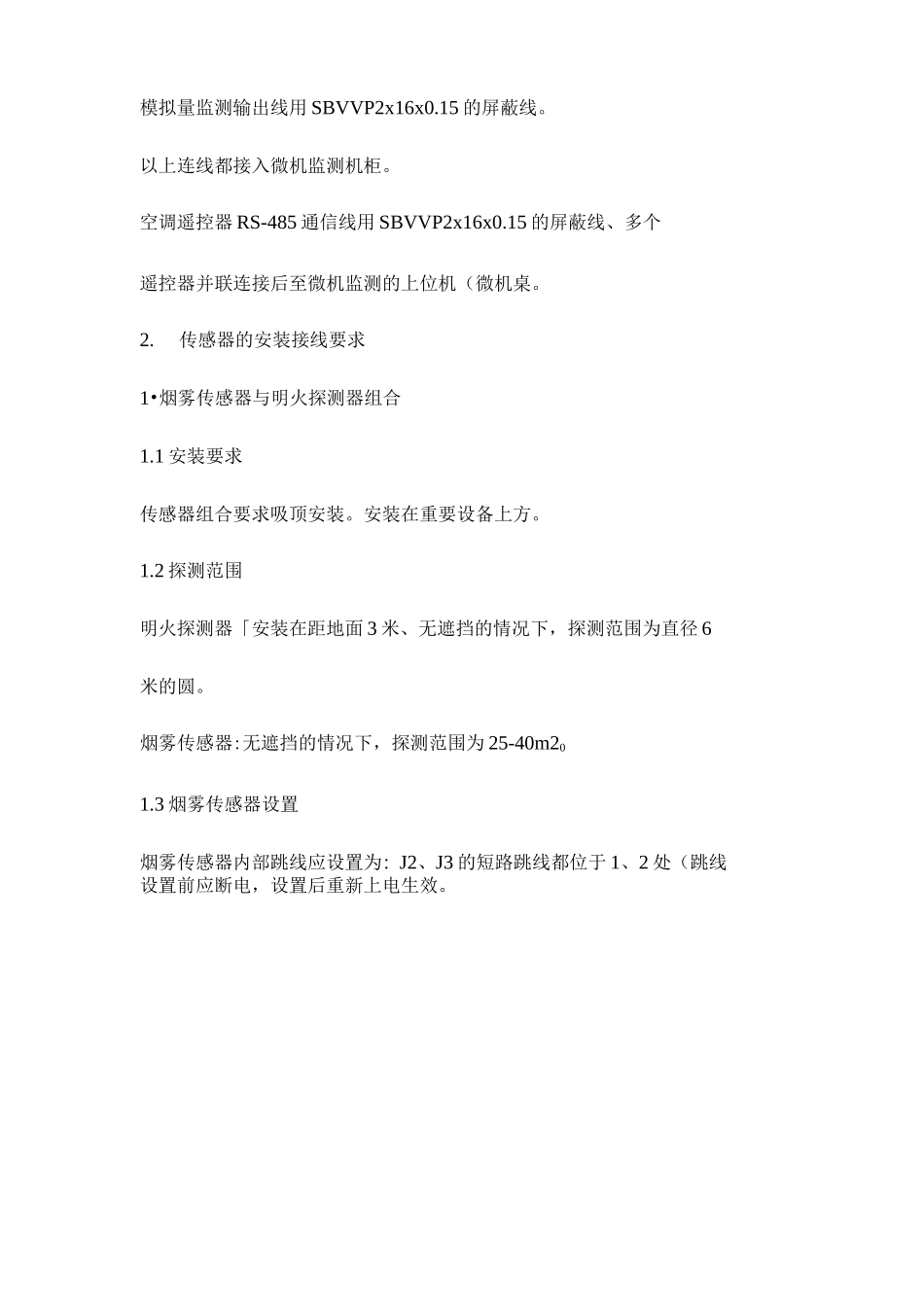

信号微机监测系统环境监测安装指南成都铁路局电务处四川网达科技有限公司二 00 五年八月环境监测传感器的安装指南1.配线的要求传感器的电源线十^用 RV42x0.15(0.74nmi2红色多芯线。传感器的电源线 GND(12V 用 RV42x0.15(0.74nmi2黑色多芯线。传感器的报警电源十 24\7(2000 型或+5V(98 型用RV42x0.15(0.74nmi2黄色多芯线。传感器的报警电源 GND 用 RV42x0.15(0.74nun2白色多芯线。环境监测传感器的电源线十 12V 和 GND(12 和报警电源十 24V 采用并联、双环连接。开关量报警输出用 RV23x0.15(0.4nun2的绿色或兰色多芯线。模拟量监测输出线用 SBVVP2x16x0.15 的屏蔽线。以上连线都接入微机监测机柜。空调遥控器 RS-485 通信线用 SBVVP2x16x0.15 的屏蔽线、多个遥控器并联连接后至微机监测的上位机（微机桌。2.传感器的安装接线要求1•烟雾传感器与明火探测器组合1.1 安装要求传感器组合要求吸顶安装。安装在重要设备上方。1.2 探测范围明火探测器「安装在距地面 3 米、无遮挡的情况下，探测范围为直径 6米的圆。烟雾传感器:无遮挡的情况下，探测范围为 25-40m201.3 烟雾传感器设置烟雾传感器内部跳线应设置为：J2、J3 的短路跳线都位于 1、2 处（跳线设置前应断电，设置后重新上电生效。1.4 配线要求传感器组合的接线(如图，对应标识连接1+12V2GND(12V 地 3 十 24V4 明火报警线 5 烟雾报警线2.温湿传感器与玻璃破碎传感器组合2.1 安装要求传感器组合安装在对温湿度有要求的设备附近的墙面上、下沿距地面 1・5 米。应避免阳光直接照射，不能安装于特别潮湿的地方。玻璃破碎传感器应安装于正对、侧对被监测玻璃的位置。2・2 探测范围+12VGND+24V明火烟雾+12VGND+24V/皿丿叉湿度玻璃破碎玻璃破碎传感器正对玻璃安装时探测范围为 8 米,侧对玻璃安装时探测范围将缩短。2.3 配线要求传感器组合的接线(如图，对应标识连接 1 十 12V2GND(12V 地 3+24V4 温度监测线5 湿度监测线 6 玻璃破碎报警线3.电源屏调压屏温度传感器3.1 安装要求将线耳安装在电源屏调压屏的发热体表面。3.2 配线要求传感器的接线（如图 1 红线一十 12V2 黑线-GND（12V 地3 兰线一温度监测线（屏蔽线 SBWP2x16x0.154.门磁传感器屏蔽线 SBVVP2x16x0.15十 24V 开关门报警线4.1 安装要求传感器安装在门上部，靠近开门一边。有接线的部分安装在门框上，没有接线的部分安装在门上。4.2 配线要求传感器的接线（如图1+2...
