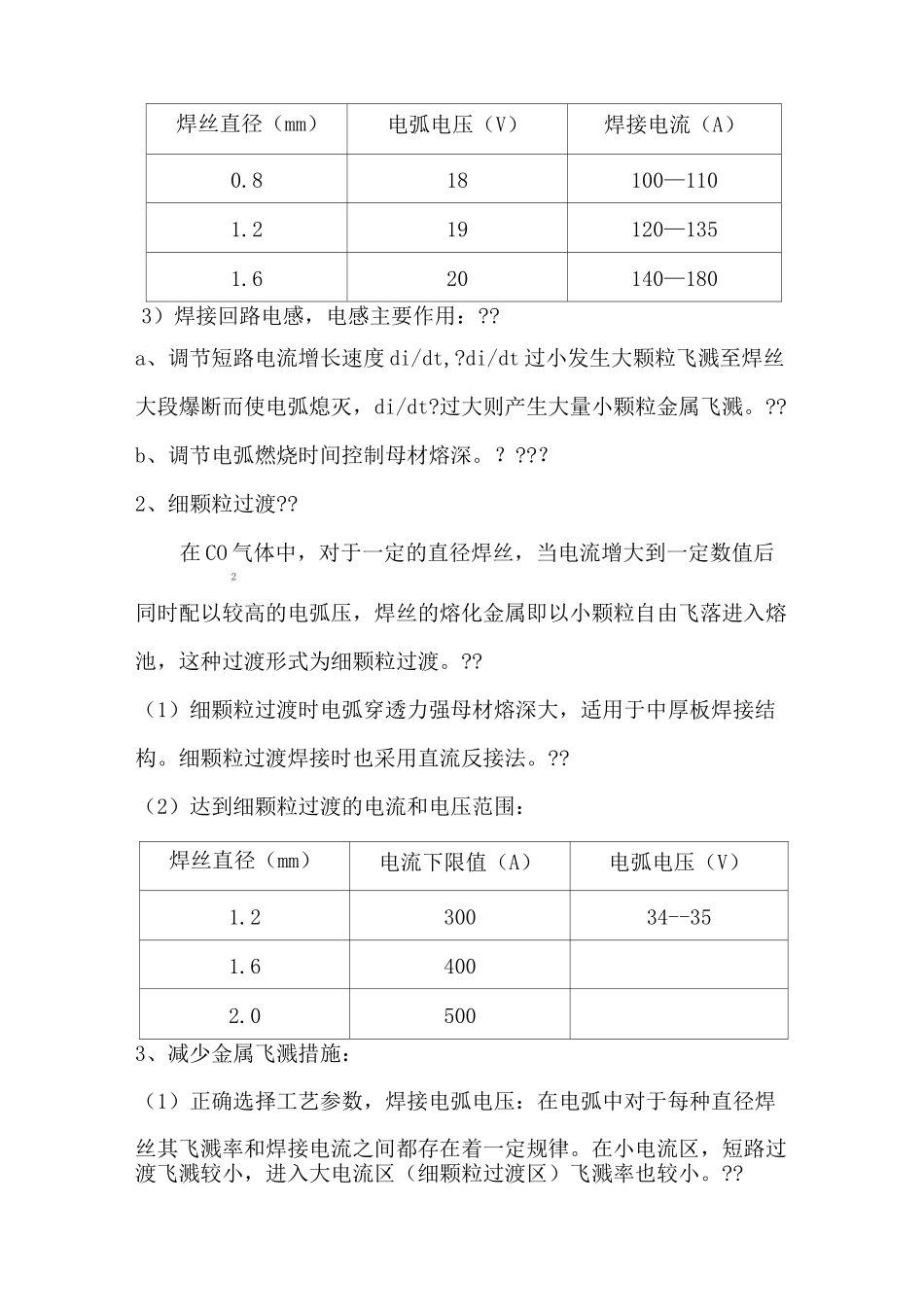

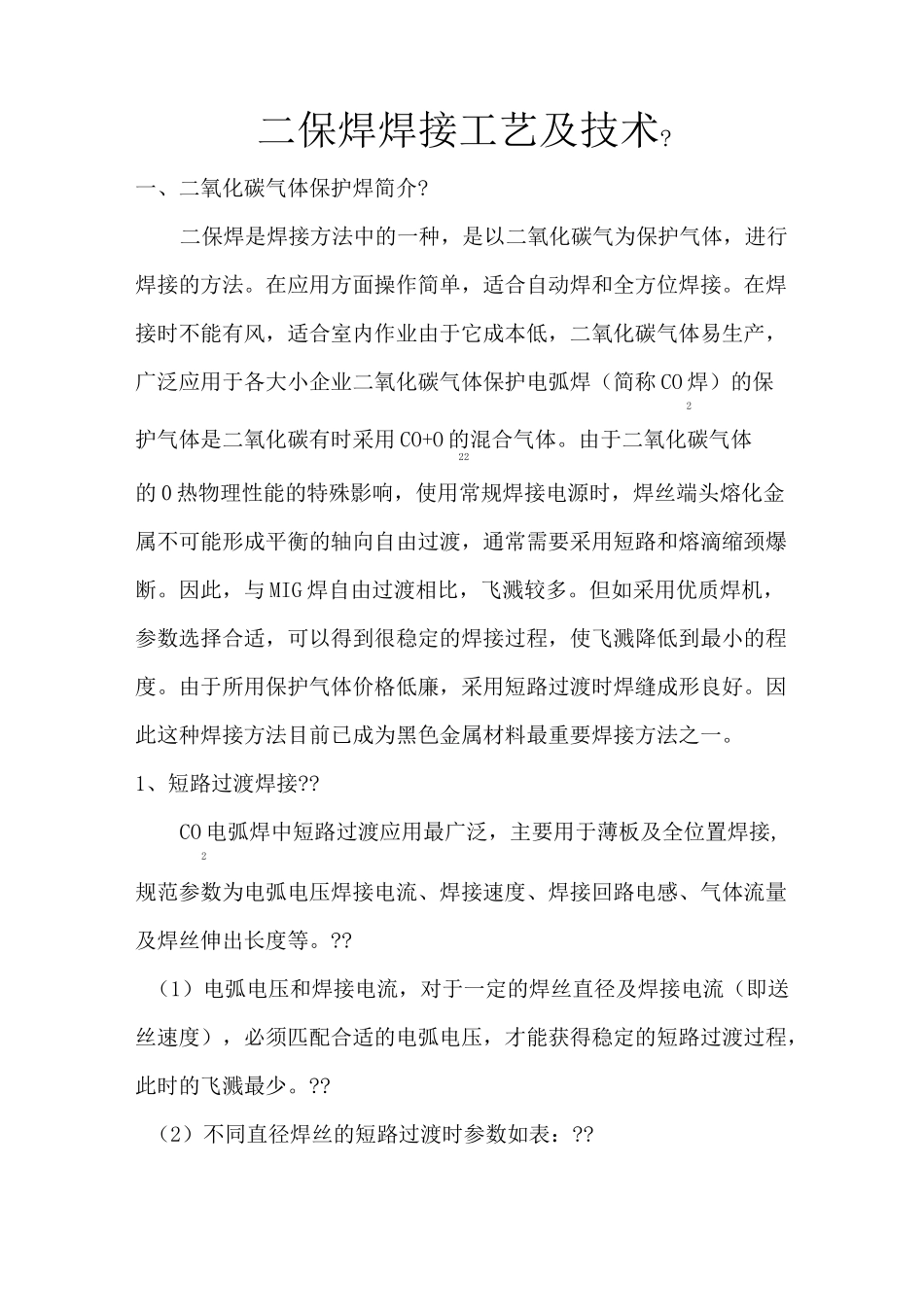

二保焊焊接工艺及技术?一、二氧化碳气体保护焊简介?二保焊是焊接方法中的一种，是以二氧化碳气为保护气体，进行焊接的方法。在应用方面操作简单，适合自动焊和全方位焊接。在焊接时不能有风，适合室内作业由于它成本低，二氧化碳气体易生产，广泛应用于各大小企业二氧化碳气体保护电弧焊（简称 CO 焊）的保2护气体是二氧化碳有时采用 CO+O 的混合气体。由于二氧化碳气体22的 0 热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断。因此，与 MIG 焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。1、短路过渡焊接??CO 电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接,2规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。??（1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。??（2）不同直径焊丝的短路过渡时参数如表：??焊丝直径（mm）电弧电压（V）焊接电流（A）0.818100—1101.219120—1351.620140—1803）焊接回路电感，电感主要作用：??a、调节短路电流增长速度 di/dt,?di/dt 过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt?过大则产生大量小颗粒金属飞溅。??b、调节电弧燃烧时间控制母材熔深。？??？2、细颗粒过渡??在 CO 气体中，对于一定的直径焊丝，当电流增大到一定数值后2同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。??（1）细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。细颗粒过渡焊接时也采用直流反接法。??（2）达到细颗粒过渡的电流和电压范围：焊丝直径（mm）电流下限值（A）电弧电压（V）1.230034--351.64002.05003、减少金属飞溅措施：（1）正确选择工艺参数，焊接电弧电压：在电弧中对于每种直径焊丝其飞溅率和焊接电流之间都存在着一定规律。在小电流区，短路过渡飞溅较小，进入大电流区（细颗粒过渡区）飞溅率也较小。??（2）焊枪角度：焊枪垂直时飞溅量最少，倾向角度越大飞溅越大。焊枪前倾或后倾最好不超过 20 度。??（3）焊丝伸出长度...
