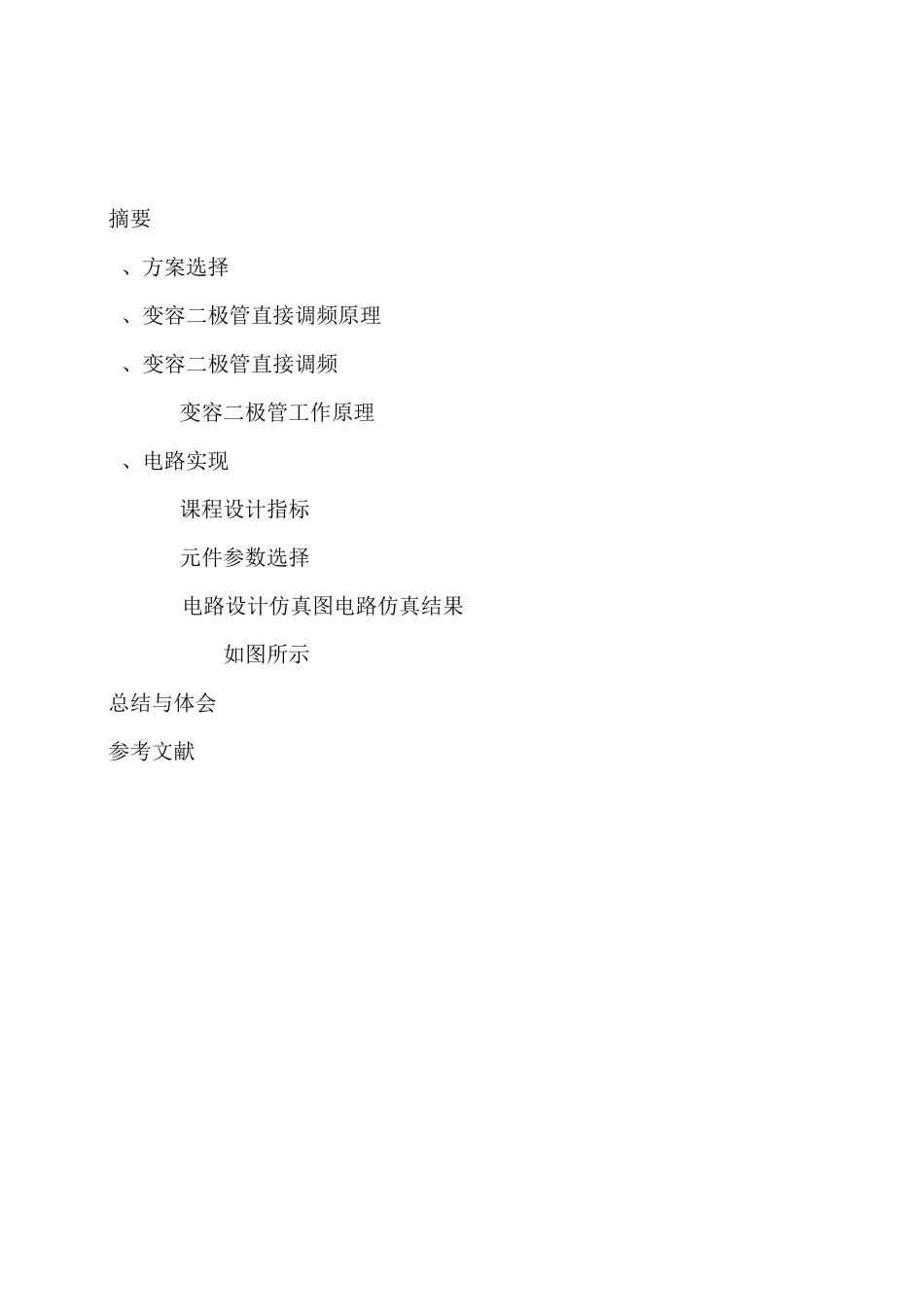

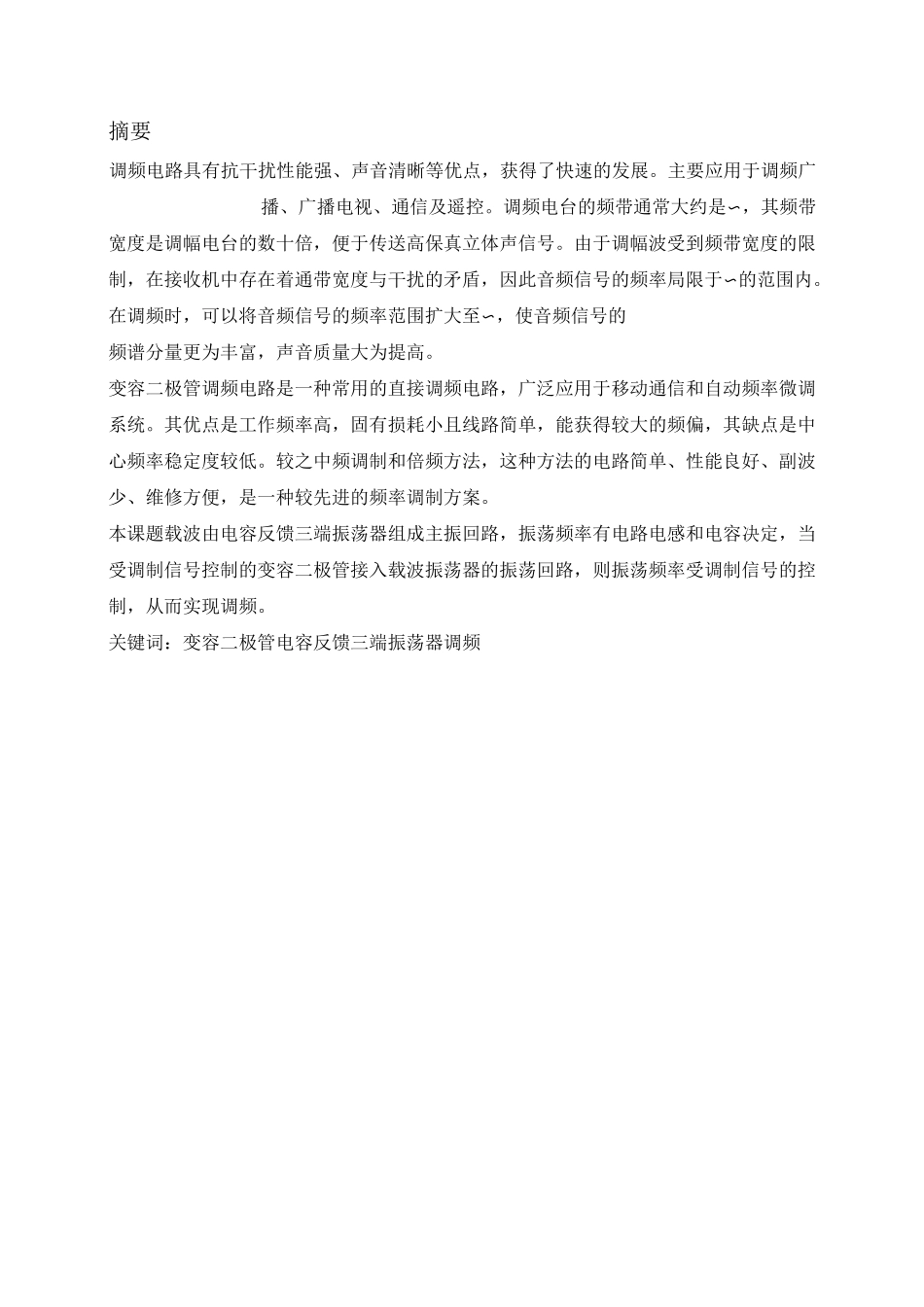

摘要、方案选择、变容二极管直接调频原理、变容二极管直接调频变容二极管工作原理、电路实现课程设计指标元件参数选择电路设计仿真图电路仿真结果如图所示总结与体会参考文献摘要调频电路具有抗干扰性能强、声音清晰等优点，获得了快速的发展。主要应用于调频广播、广播电视、通信及遥控。调频电台的频带通常大约是〜，其频带宽度是调幅电台的数十倍，便于传送高保真立体声信号。由于调幅波受到频带宽度的限制，在接收机中存在着通带宽度与干扰的矛盾，因此音频信号的频率局限于〜的范围内。在调频时，可以将音频信号的频率范围扩大至〜，使音频信号的频谱分量更为丰富，声音质量大为提高。变容二极管调频电路是一种常用的直接调频电路，广泛应用于移动通信和自动频率微调系统。其优点是工作频率高，固有损耗小且线路简单，能获得较大的频偏，其缺点是中心频率稳定度较低。较之中频调制和倍频方法，这种方法的电路简单、性能良好、副波少、维修方便，是一种较先进的频率调制方案。本课题载波由电容反馈三端振荡器组成主振回路，振荡频率有电路电感和电容决定，当受调制信号控制的变容二极管接入载波振荡器的振荡回路，则振荡频率受调制信号的控制，从而实现调频。关键词：变容二极管电容反馈三端振荡器调频、方案选择变容二极管调频方式有两种：间接调频和直接调频。()间接调频先将调制信号进行积分处理，然后用它控制载波的瞬时相位变化，从而实现间接控制载波的瞬时频率变化的方法，称为间接调频法。根据前述调频与调相波之间的关系可知，调频波可看成将调制信号积分后的调相波。这样，调相输出的信号相对积分后的调制信号而言是调相波，但对原调制信号而言则为调频波。这种实现调相的电路独立于高频载波振荡器以外，所以这种调频波突出的优点是载波中心频率的稳定性可以做得较高，但可能得到的最大频偏较小。()直接调频用调制信号直接控制振荡器的瞬时频率变化的方法称为直接调频法。如果受控振荡器是产生正弦波的振荡器，则振荡频率主要取决于谐振回路的电感和电容。将受到调制信号控制的可变电抗与谐振回路连接，就可以使振荡频率按调制信号的规律变化，实现直接调频。可变电抗器件的种类很多，其中应用最广的是变容二极管。作为电压控制的可变电容元件，它有工作频率高、损耗小和使用方便等优点。具有铁氧体磁芯的电感线圈，可以作为电流控制的可变电感元件。此外，由场效应管或其它有源器件组成的电抗管电路，可以等效为可控电容或可控电感...
