关于氧气顶吹转炉余热锅炉结构特点分析及热力计算分析研究

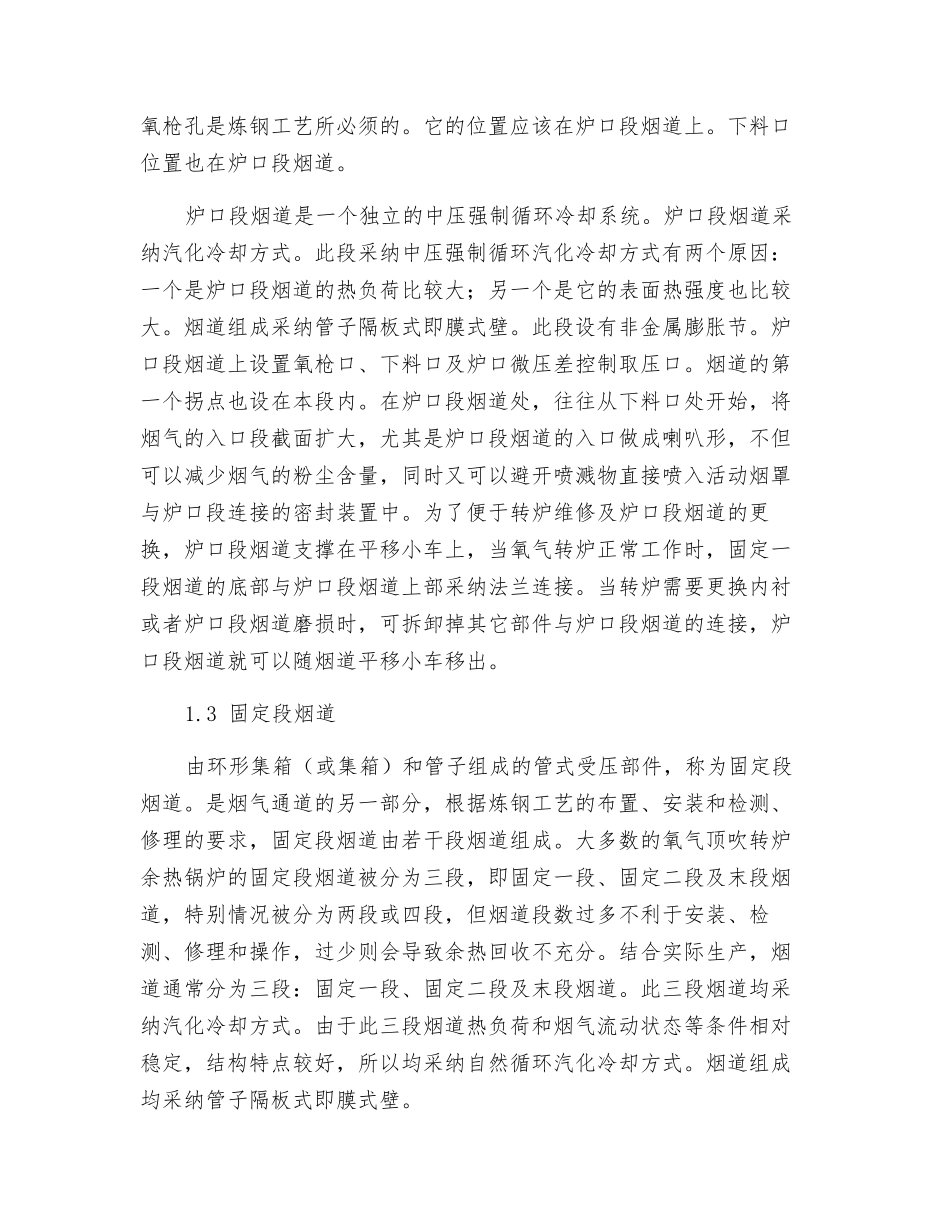

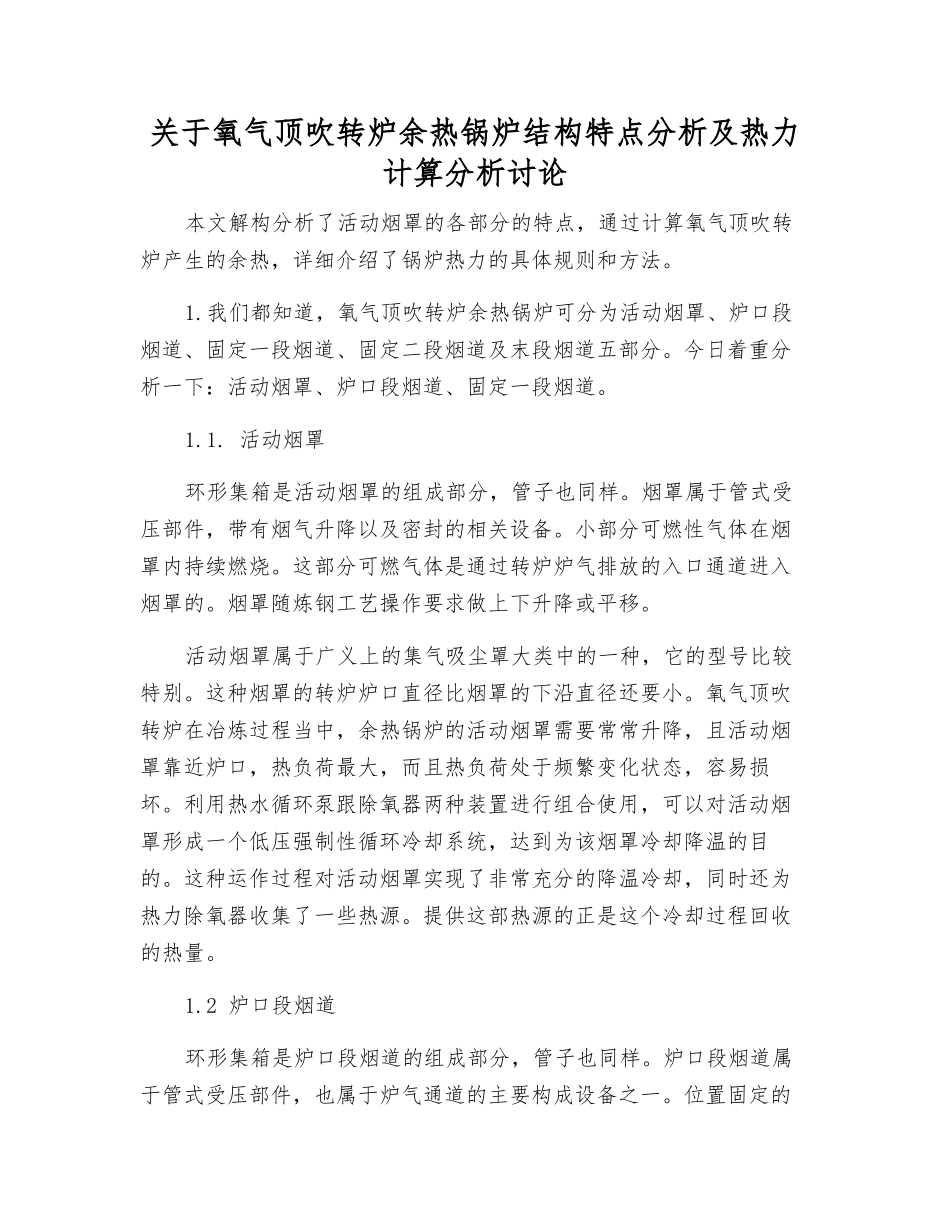

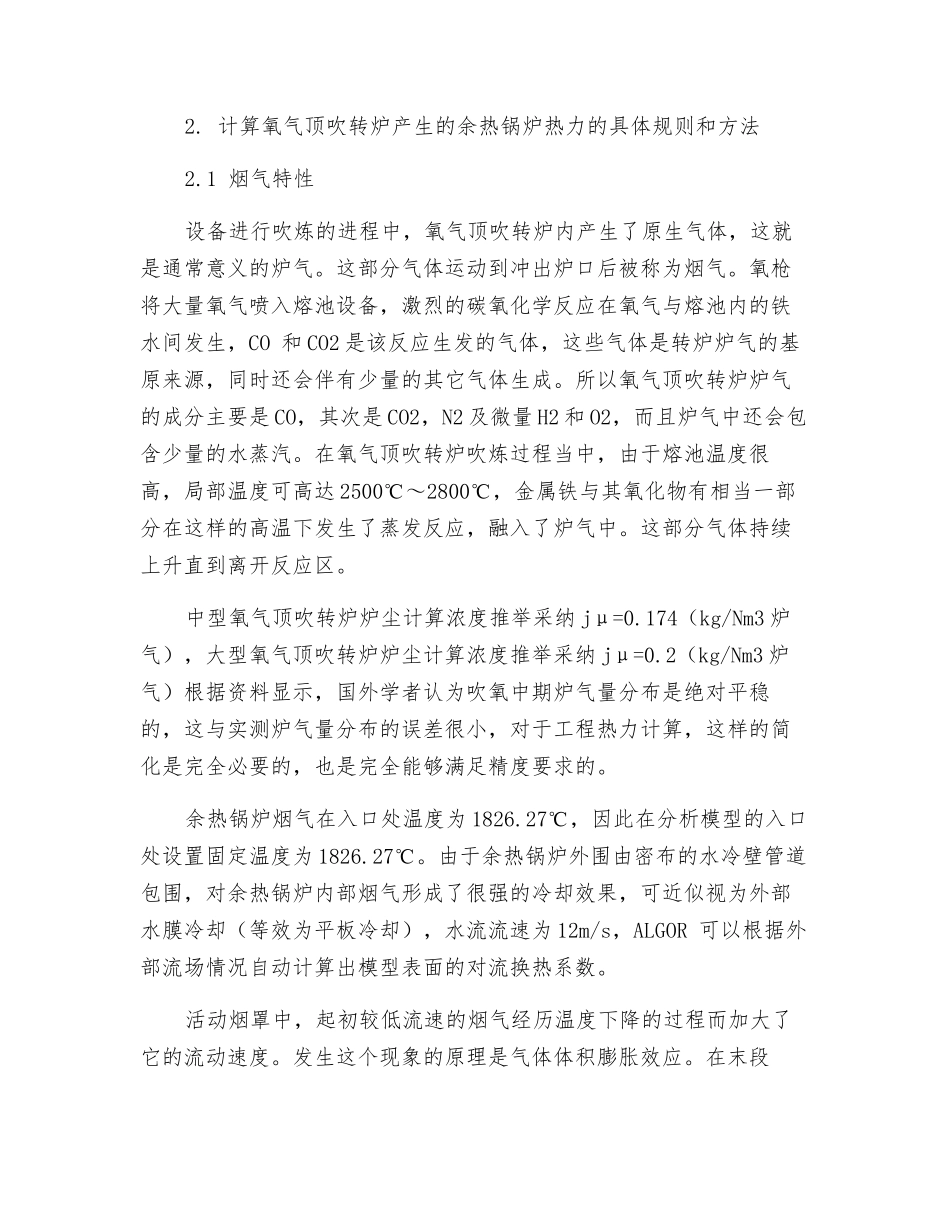

关于氧气顶吹转炉余热锅炉结构特点分析及热力计算分析讨论本文解构分析了活动烟罩的各部分的特点，通过计算氧气顶吹转炉产生的余热，详细介绍了锅炉热力的具体规则和方法。1.我们都知道，氧气顶吹转炉余热锅炉可分为活动烟罩、炉口段烟道、固定一段烟道、固定二段烟道及末段烟道五部分。今日着重分析一下：活动烟罩、炉口段烟道、固定一段烟道。1.1. 活动烟罩环形集箱是活动烟罩的组成部分，管子也同样。烟罩属于管式受压部件，带有烟气升降以及密封的相关设备。小部分可燃性气体在烟罩内持续燃烧。这部分可燃气体是通过转炉炉气排放的入口通道进入烟罩的。烟罩随炼钢工艺操作要求做上下升降或平移。活动烟罩属于广义上的集气吸尘罩大类中的一种，它的型号比较特别。这种烟罩的转炉炉口直径比烟罩的下沿直径还要小。氧气顶吹转炉在冶炼过程当中，余热锅炉的活动烟罩需要常常升降，且活动烟罩靠近炉口，热负荷最大，而且热负荷处于频繁变化状态，容易损坏。利用热水循环泵跟除氧器两种装置进行组合使用，可以对活动烟罩形成一个低压强制性循环冷却系统，达到为该烟罩冷却降温的目的。这种运作过程对活动烟罩实现了非常充分的降温冷却，同时还为热力除氧器收集了一些热源。提供这部热源的正是这个冷却过程回收的热量。1.2 炉口段烟道环形集箱是炉口段烟道的组成部分，管子也同样。炉口段烟道属于管式受压部件，也属于炉气通道的主要构成设备之一。位置固定的氧枪孔是炼钢工艺所必须的。它的位置应该在炉口段烟道上。下料口位置也在炉口段烟道。炉口段烟道是一个独立的中压强制循环冷却系统。炉口段烟道采纳汽化冷却方式。此段采纳中压强制循环汽化冷却方式有两个原因：一个是炉口段烟道的热负荷比较大；另一个是它的表面热强度也比较大。烟道组成采纳管子隔板式即膜式壁。此段设有非金属膨胀节。炉口段烟道上设置氧枪口、下料口及炉口微压差控制取压口。烟道的第一个拐点也设在本段内。在炉口段烟道处，往往从下料口处开始，将烟气的入口段截面扩大，尤其是炉口段烟道的入口做成喇叭形，不但可以减少烟气的粉尘含量，同时又可以避开喷溅物直接喷入活动烟罩与炉口段连接的密封装置中。为了便于转炉维修及炉口段烟道的更换，炉口段烟道支撑在平移小车上，当氧气转炉正常工作时，固定一段烟道的底部与炉口段烟道上部采纳法兰连接。当转炉需要更换内衬或者炉口段烟道磨损时，可拆卸掉其它部件与炉口段烟道的连接，炉口段烟道就可以随烟道平移小车移出。...
