冲压机安全防护装置及工具评述

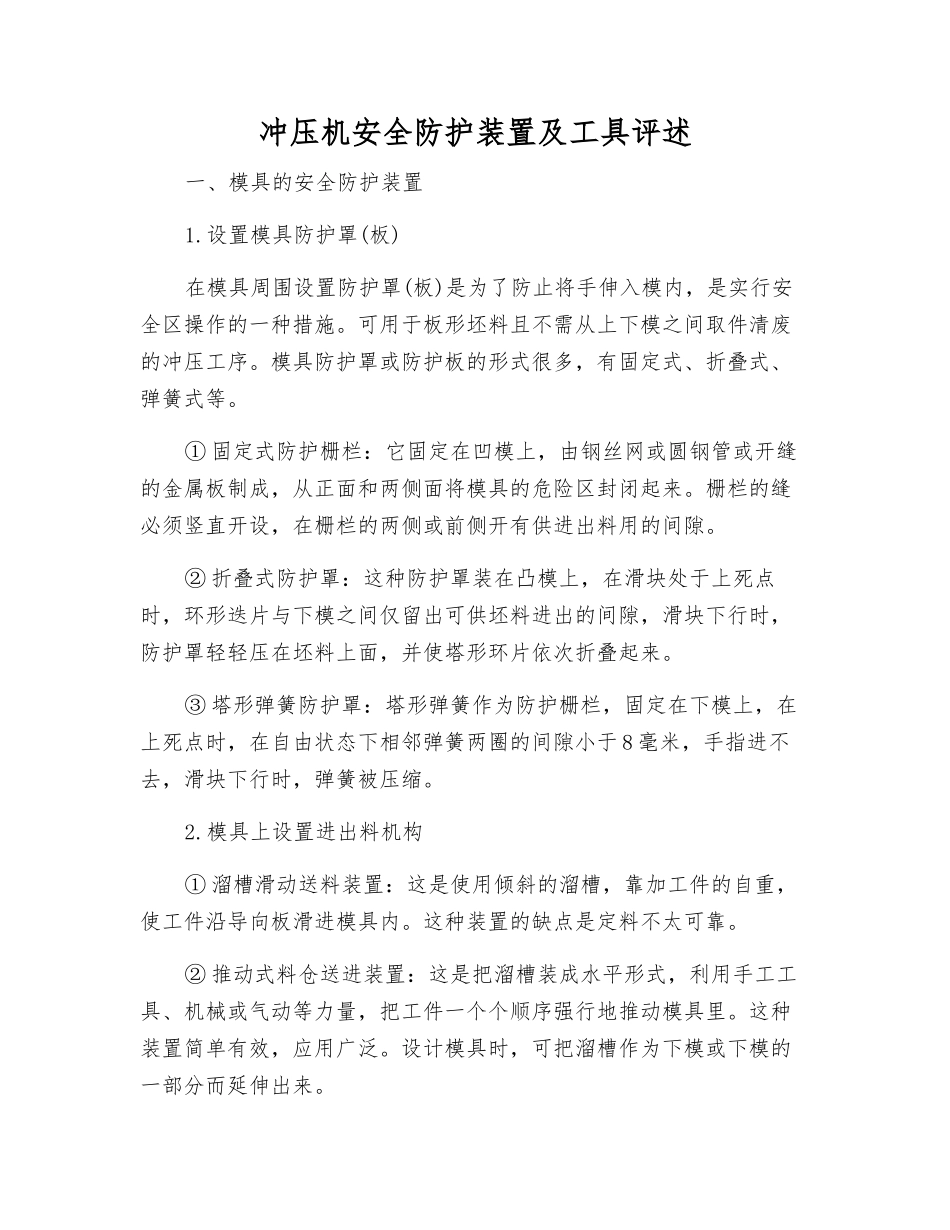

冲压机安全防护装置及工具评述_第1页
1/4

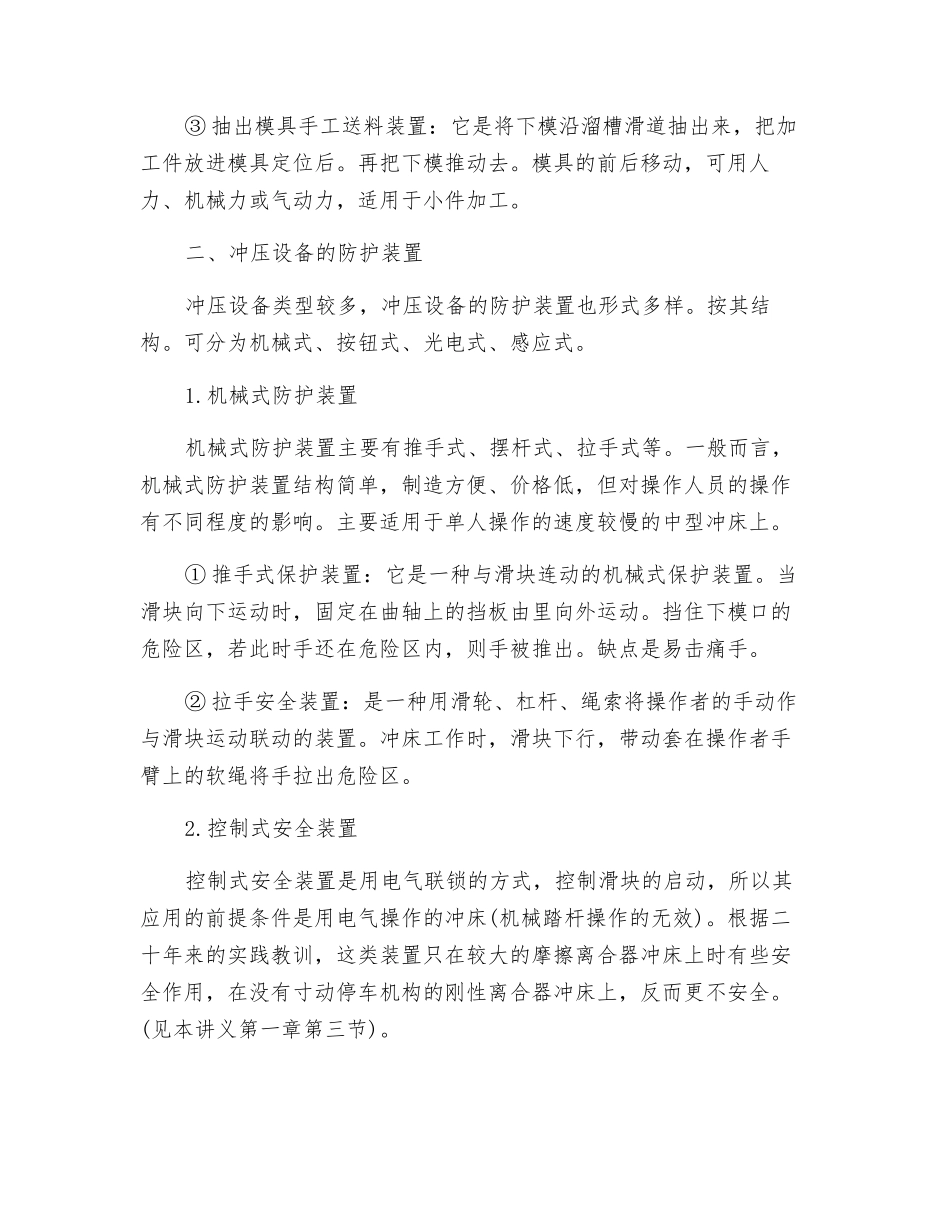

冲压机安全防护装置及工具评述_第2页
2/4

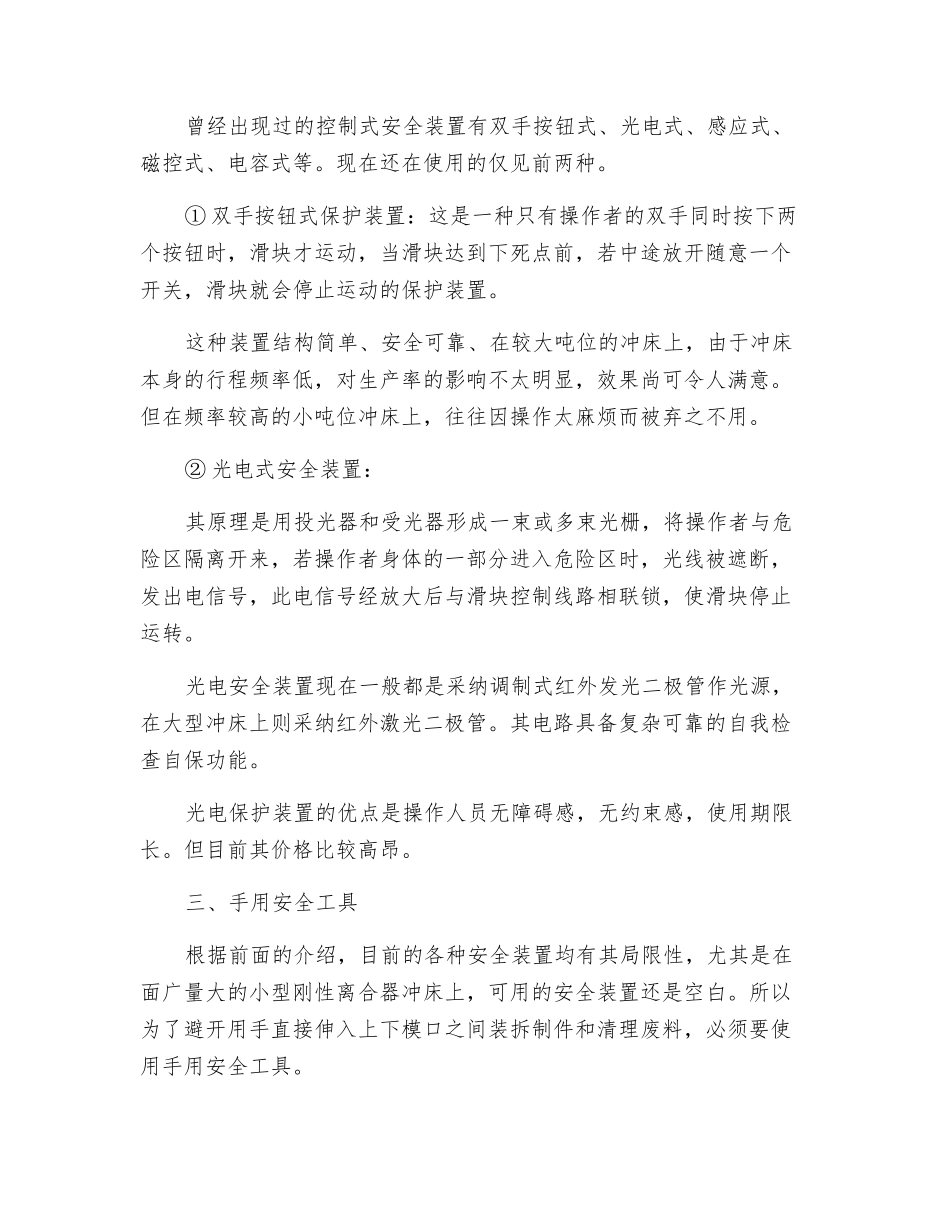

冲压机安全防护装置及工具评述_第3页
3/4
冲压机安全防护装置及工具评述一、模具的安全防护装置1.设置模具防护罩(板)在模具周围设置防护罩(板)是为了防止将手伸入模内,是实行安全区操作的一种措施。可用于板形坯料且不需从上下模之间取件清废的冲压工序。模具防护罩或防护板的形式很多,有固定式、折叠式、弹簧式等。① 固定式防护栅栏:它固定在凹模上,由钢丝网或圆钢管或开缝的金属板制成,从正面和两侧面将模具的危险区封闭起来。栅栏的缝必须竖直开设,在栅栏的两侧或前侧开有供进出料用的间隙。② 折叠式防护罩:这种防护罩装在凸模上,在滑块处于上死点时,环形迭片与下模之间仅留出可供坯料进出的间隙,滑块下行时,防护罩轻轻压在坯料上面,并使塔形环片依次折叠起来。③ 塔形弹簧防护罩:塔形弹簧作为防护栅栏,固定在下模上,在上死点时,在自由状态下相邻弹簧两圈的间隙小于 8 毫米,手指进不去,滑块下行时,弹簧被压缩。2.模具上设置进出料机构① 溜槽滑动送料装置:这是使用倾斜的溜槽,靠加工件的自重,使工件沿导向板滑进模具内。这种装置的缺点是定料不太可靠。② 推动式料仓送进装置:这是把溜槽装成水平形式,利用手工工具、机械或气动等力量,把工件一个个顺序强行地推动模具里。这种装置简单有效,应用广泛。设计模具时,可把溜槽作为下模或下模的一部分而延伸出来。③ 抽出模具手工送料装置:它是将下模沿溜槽滑道抽出来,把加工件放进模具定位后。再把下模推动去。模具的前后移动,可用人力、机械力或气动力,适用于小件加工。二、冲压设备的防护装置冲压设备类型较多,冲压设备的防护装置也形式多样。按其结构。可分为机械式、按钮式、光电式、感应式。1.机械式防护装置机械式防护装置主要有推手式、摆杆式、拉手式等。一般而言,机械式防护装置结构简单,制造方便、价格低,但对操作人员的操作有不同程度的影响。主要适用于单人操作的速度较慢的中型冲床上。① 推手式保护装置:它是一种与滑块连动的机械式保护装置。当滑块向下运动时,固定在曲轴上的挡板由里向外运动。挡住下模口的危险区,若此时手还在危险区内,则手被推出。缺点是易击痛手。② 拉手安全装置:是一种用滑轮、杠杆、绳索将操作者的手动作与滑块运动联动的装置。冲床工作时,滑块下行,带动套在操作者手臂上的软绳将手拉出危险区。2.控制式安全装置控制式安全装置是用电气联锁的方式,控制滑块的启动,所以其应用的前提条件是用电气操作的冲床(机械踏杆操作的无效)。根据二十年来的...
