【物理】电与磁中考经典题型带答案VIP专享

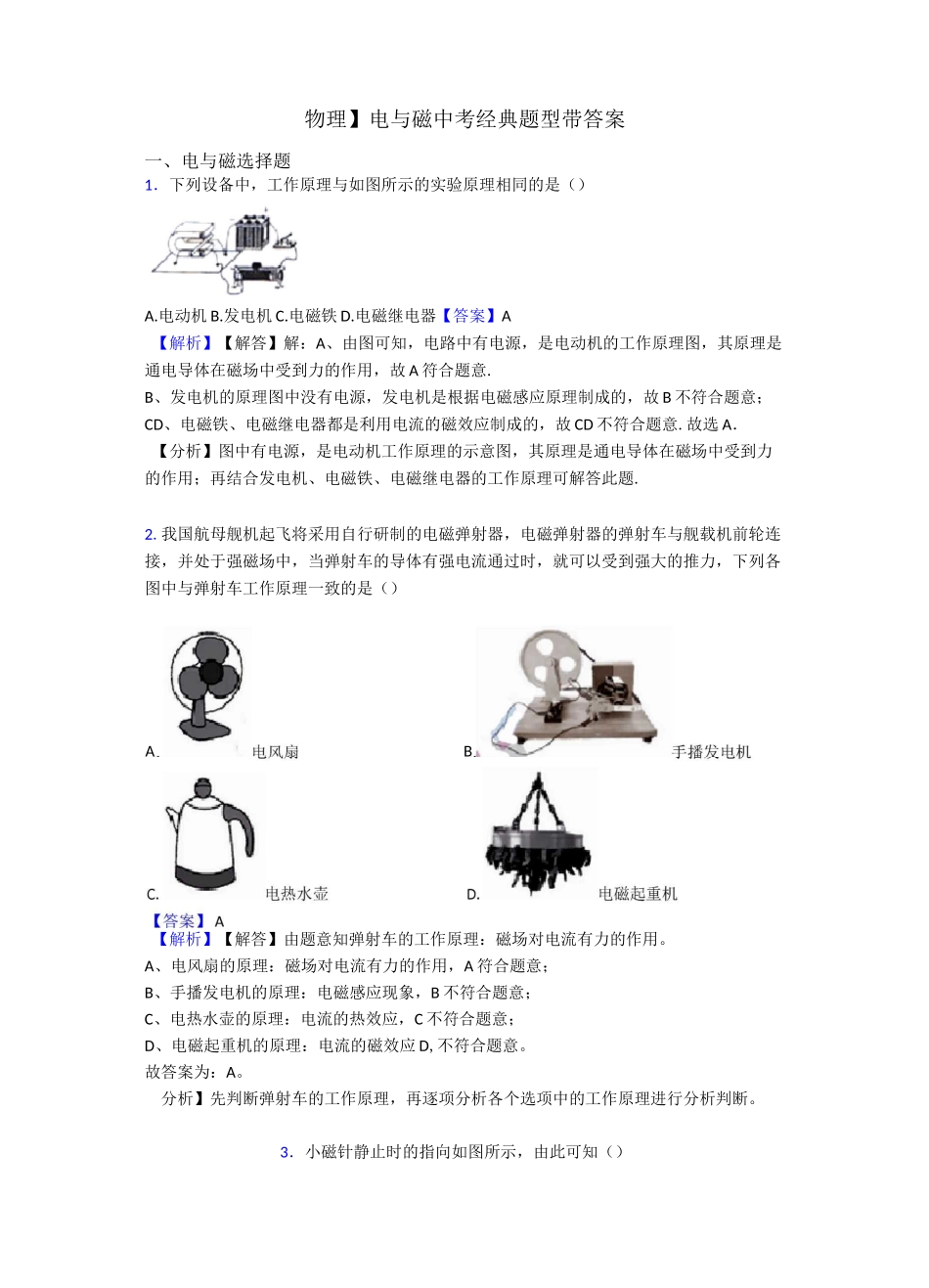

物理】电与磁中考经典题型带答案A.电动机 B.发电机 C.电磁铁 D.电磁继电器【答案】A【解析】【解答】解：A、由图可知，电路中有电源，是电动机的工作原理图，其原理是通电导体在磁场中受到力的作用，故 A 符合题意.B、发电机的原理图中没有电源，发电机是根据电磁感应原理制成的，故 B 不符合题意；CD、电磁铁、电磁继电器都是利用电流的磁效应制成的，故 CD 不符合题意.故选 A．【分析】图中有电源，是电动机工作原理的示意图，其原理是通电导体在磁场中受到力的作用；再结合发电机、电磁铁、电磁继电器的工作原理可解答此题.2.我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。A、电风扇的原理：磁场对电流有力的作用，A 符合题意；B、手播发电机的原理：电磁感应现象，B 不符合题意；C、电热水壶的原理：电流的热效应，C 不符合题意；D、电磁起重机的原理：电流的磁效应 D,不符合题意。故答案为：A。分析】先判断弹射车的工作原理，再逐项分析各个选项中的工作原理进行分析判断。3．小磁针静止时的指向如图所示，由此可知（）一、电与磁选择题1．下列设备中，工作原理与如图所示的实验原理相同的是（）ABA. a 端是通电螺线管的 N 极，c 端是电源正极 B.a 端是通电螺线管的 N 极，c 端是电源负极C. b 端是通电螺线管的 N 极，d 端是电源正极 D.b 端是通电螺线管的 N 极，d 端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是 N 极，右端是 S 极，所以电磁铁的左端，即 a 端为 N 即，右端为 S 极，据安培定则可知，电流从 d 端流出后进入电磁铁，D 端是电源的正极，c 端是负极，B 符合题意。故答案为：B。【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.4．下列有关电和磁的说法正确的是（）A、奥斯持发现了电流的磁效应 B.磁体周围的磁场既看不见也摸不着，所以是不存在的C.电动机是根据电磁感应原理制成的 D.电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故 A 正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故 B 错误；C、电磁感应现...
