通用集成运算放大器测试方法

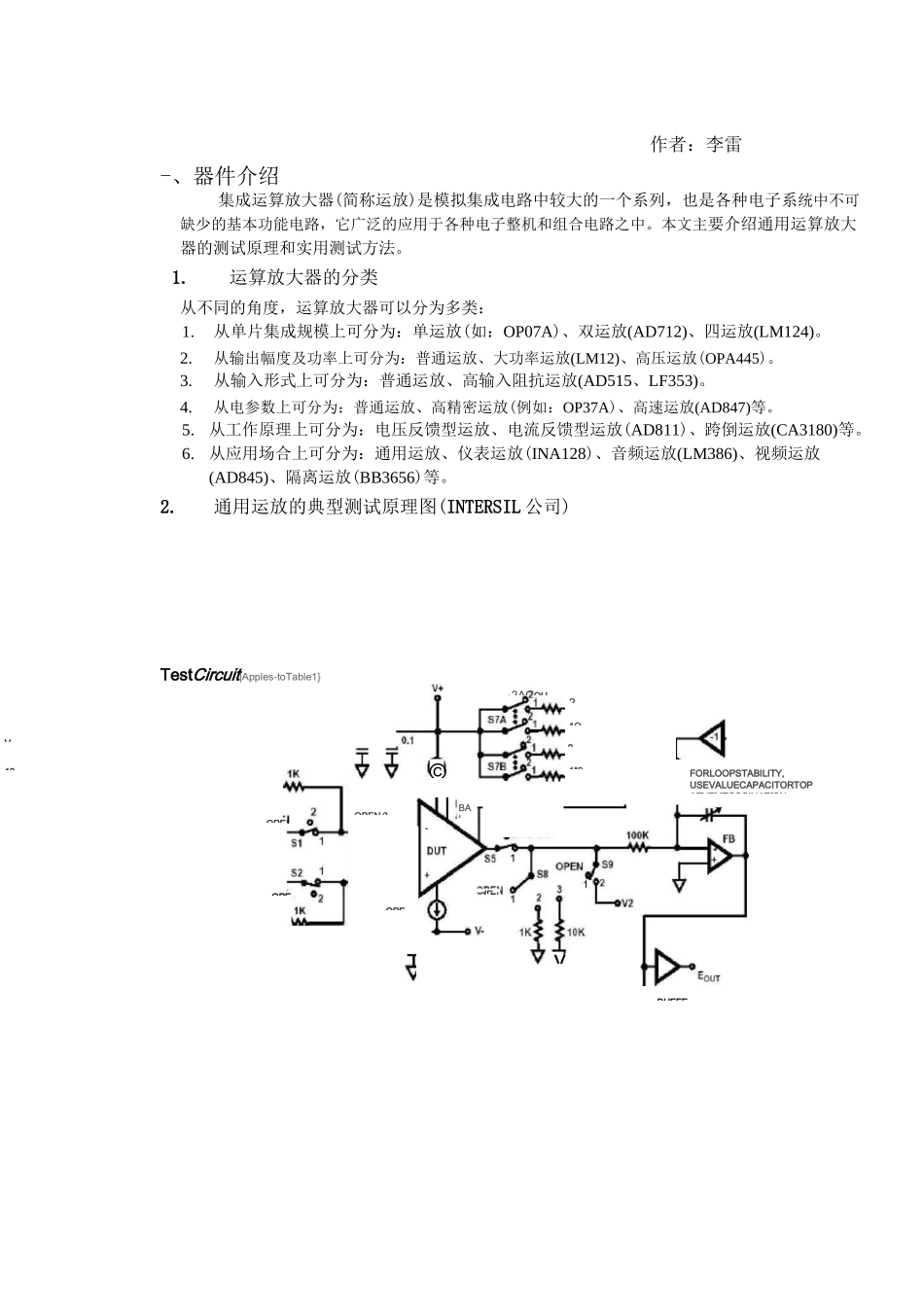

VFORLOOPSTABILITY,USEVALUECAPACITORTOPAEVEMTOSCILlATfON作者：李雷-、器件介绍集成运算放大器(简称运放)是模拟集成电路中较大的一个系列，也是各种电子系统中不可缺少的基本功能电路，它广泛的应用于各种电子整机和组合电路之中。本文主要介绍通用运算放大器的测试原理和实用测试方法。1.运算放大器的分类从不同的角度，运算放大器可以分为多类：1.从单片集成规模上可分为：单运放(如：OP07A)、双运放(AD712)、四运放(LM124)。2.从输出幅度及功率上可分为：普通运放、大功率运放(LM12)、高压运放(OPA445)。3.从输入形式上可分为：普通运放、高输入阻抗运放(AD515、LF353)。4.从电参数上可分为：普通运放、高精密运放(例如：OP37A)、高速运放(AD847)等。5.从工作原理上可分为：电压反馈型运放、电流反馈型运放(AD811)、跨倒运放(CA3180)等。6.从应用场合上可分为：通用运放、仪表运放(INA128)、音频运放(LM386)、视频运放(AD845)、隔离运放(BB3656)等。2.通用运放的典型测试原理图(INTERSIL 公司)TestCircuit|Apples-toTable1}OPEOPE21O2©OPEN21*010O2ACOUI'EOPEVBUFFEBAL通用集成运算放大放器电路测试方法数测试方法运算放大器电参数测试方法c．动态范围足够大运算放大器电参数测试方法环路元件应满足下列要求：a．RI*IIB<>VIOd．ROS<>RLg．RF/RI 值决定了测试精度，但必须保证辅助运放在线性区工作。式中：IIB 被测器件的输入偏置电流VIO 被测器件的输入失调电压RIO 被测器件的开环差模输入电阻ROS 辅助放大器的开环输出电阻注：我测试中心通用运放测试包中 RI=50OHM，RF=10KOHM，R1=R2=100KOHM，RL=2K,10KOHM。采用的辅助运算放大器为 LF353。2．参数测试（主要介绍 10 项常规电参数的测试）2.1 输入失调电压（VOS）2．1．1 定义：运放输出电压为零（或规定值时：针对单电源运放测试）时，运放两输入端间所加的直流补偿电压。2.1.2 测试原理图2.1.3 测试说明失调电压（VOS）测试原理如图 2,图中 A 为辅助放大器，其要求是闭环增益大于40DB,李雷运算放大器电参数测试方法有一走的输出幅度，一般运放均可使用。由图看来，只要接入被测器件（DUT）,由于总体环路很强的负反馈作用，被测器件的输出能自动调零，其总输出电压为：VL=（VOS+IOS*RI）（1+RF/RI）当 IOS*RIvvVOS，且 RF/RI>>1 时则有 VOS 竺 RI/RF*VL=VL/（RF/RI）若 RF=10KRI=50OHM那末 VOS=VL/200有式可见只要...
