剩余电流保护装置的合理配置

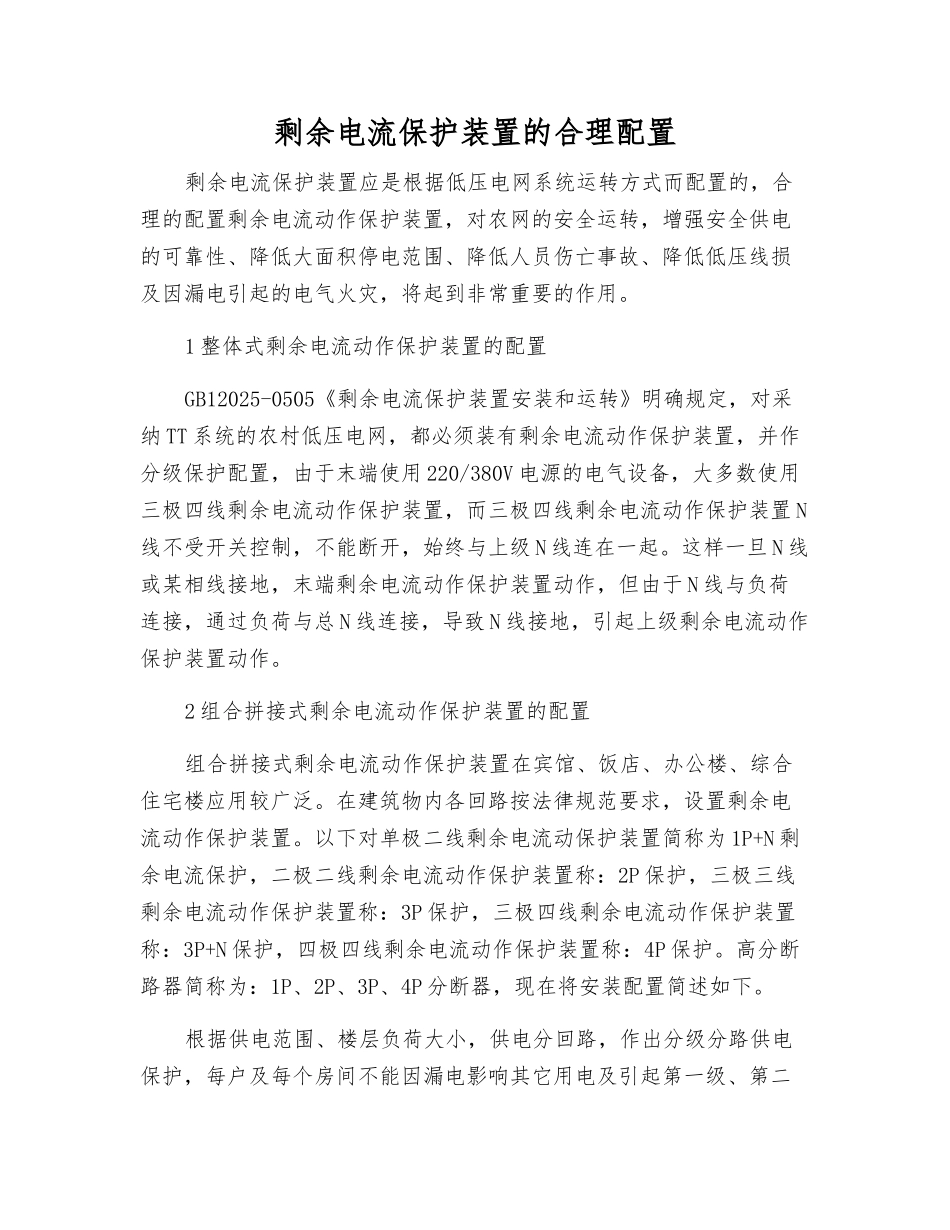

剩余电流保护装置的合理配置_第1页
1/3

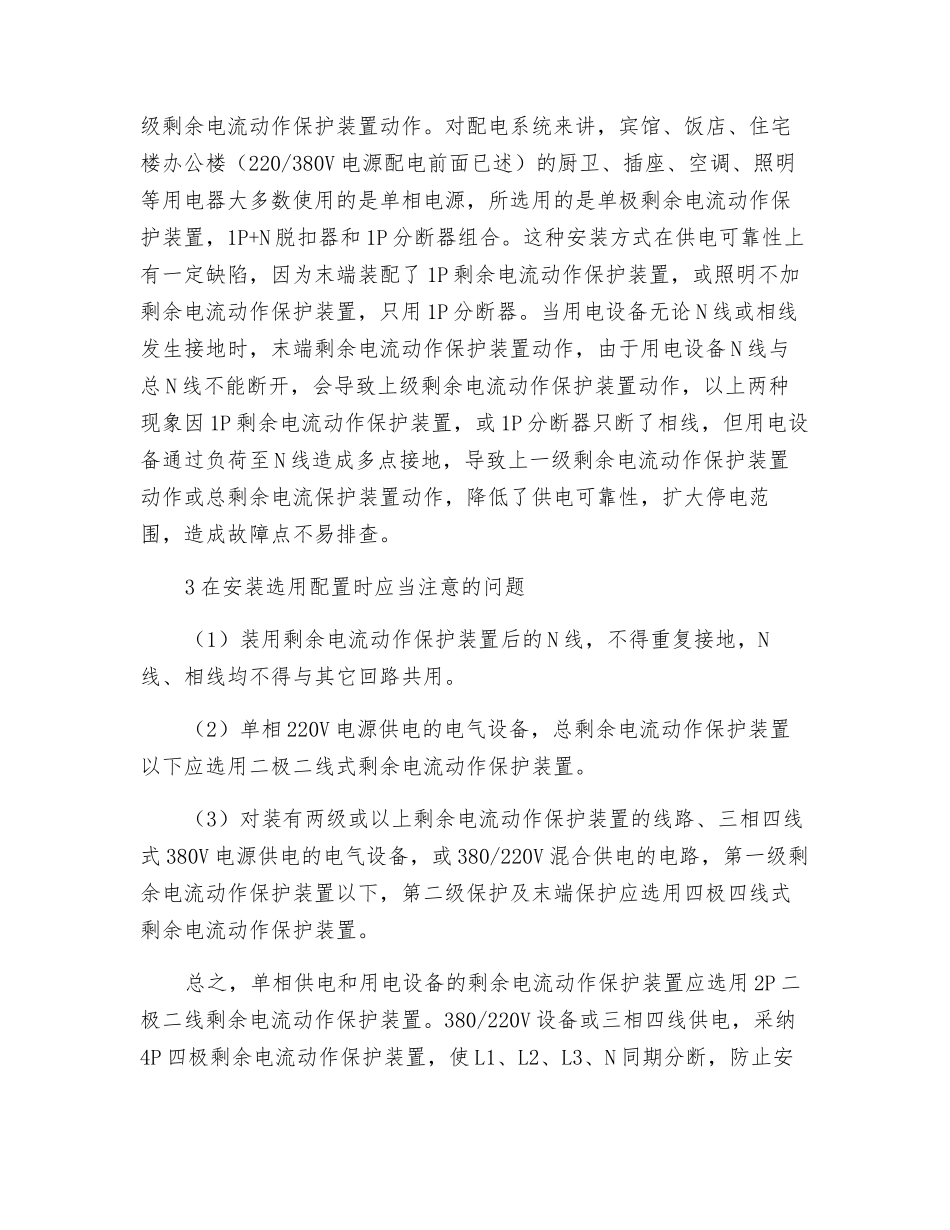

剩余电流保护装置的合理配置_第2页
2/3

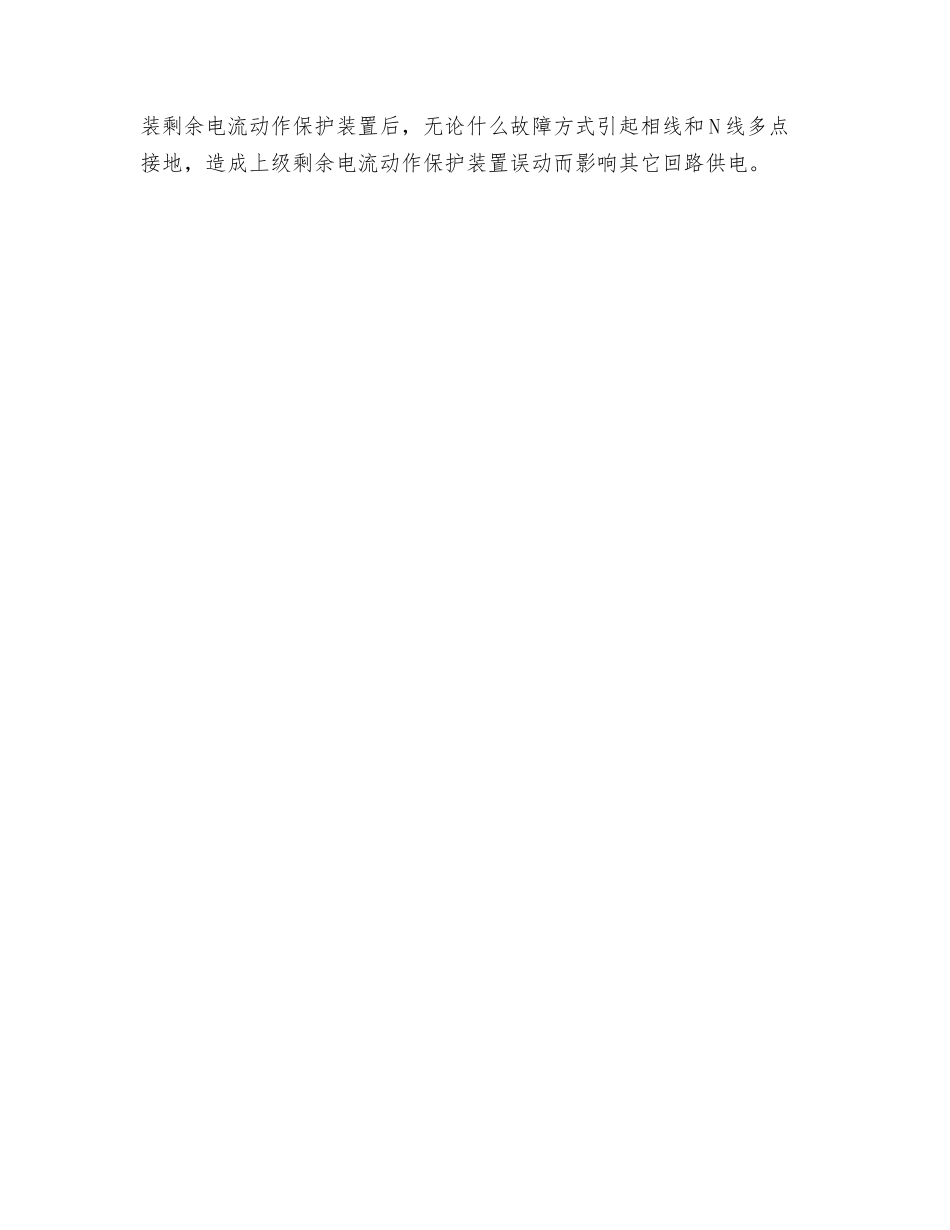

剩余电流保护装置的合理配置_第3页
3/3
剩余电流保护装置的合理配置剩余电流保护装置应是根据低压电网系统运转方式而配置的,合理的配置剩余电流动作保护装置,对农网的安全运转,增强安全供电的可靠性、降低大面积停电范围、降低人员伤亡事故、降低低压线损及因漏电引起的电气火灾,将起到非常重要的作用。1 整体式剩余电流动作保护装置的配置GB12025-0505《剩余电流保护装置安装和运转》明确规定,对采纳 TT 系统的农村低压电网,都必须装有剩余电流动作保护装置,并作分级保护配置,由于末端使用 220/380V 电源的电气设备,大多数使用三极四线剩余电流动作保护装置,而三极四线剩余电流动作保护装置 N线不受开关控制,不能断开,始终与上级 N 线连在一起。这样一旦 N 线或某相线接地,末端剩余电流动作保护装置动作,但由于 N 线与负荷连接,通过负荷与总 N 线连接,导致 N 线接地,引起上级剩余电流动作保护装置动作。2 组合拼接式剩余电流动作保护装置的配置组合拼接式剩余电流动作保护装置在宾馆、饭店、办公楼、综合住宅楼应用较广泛。在建筑物内各回路按法律规范要求,设置剩余电流动作保护装置。以下对单极二线剩余电流动保护装置简称为 1P+N 剩余电流保护,二极二线剩余电流动作保护装置称:2P 保护,三极三线剩余电流动作保护装置称:3P 保护,三极四线剩余电流动作保护装置称:3P+N 保护,四极四线剩余电流动作保护装置称:4P 保护。高分断路器简称为:1P、2P、3P、4P 分断器,现在将安装配置简述如下。根据供电范围、楼层负荷大小,供电分回路,作出分级分路供电保护,每户及每个房间不能因漏电影响其它用电及引起第一级、第二级剩余电流动作保护装置动作。对配电系统来讲,宾馆、饭店、住宅楼办公楼(220/380V 电源配电前面已述)的厨卫、插座、空调、照明等用电器大多数使用的是单相电源,所选用的是单极剩余电流动作保护装置,1P+N 脱扣器和 1P 分断器组合。这种安装方式在供电可靠性上有一定缺陷,因为末端装配了 1P 剩余电流动作保护装置,或照明不加剩余电流动作保护装置,只用 1P 分断器。当用电设备无论 N 线或相线发生接地时,末端剩余电流动作保护装置动作,由于用电设备 N 线与总 N 线不能断开,会导致上级剩余电流动作保护装置动作,以上两种现象因 1P 剩余电流动作保护装置,或 1P 分断器只断了相线,但用电设备通过负荷至 N 线造成多点接地,导致上一级剩余电流动作保护装置动作或总剩余电流保护装置动作,降低...
