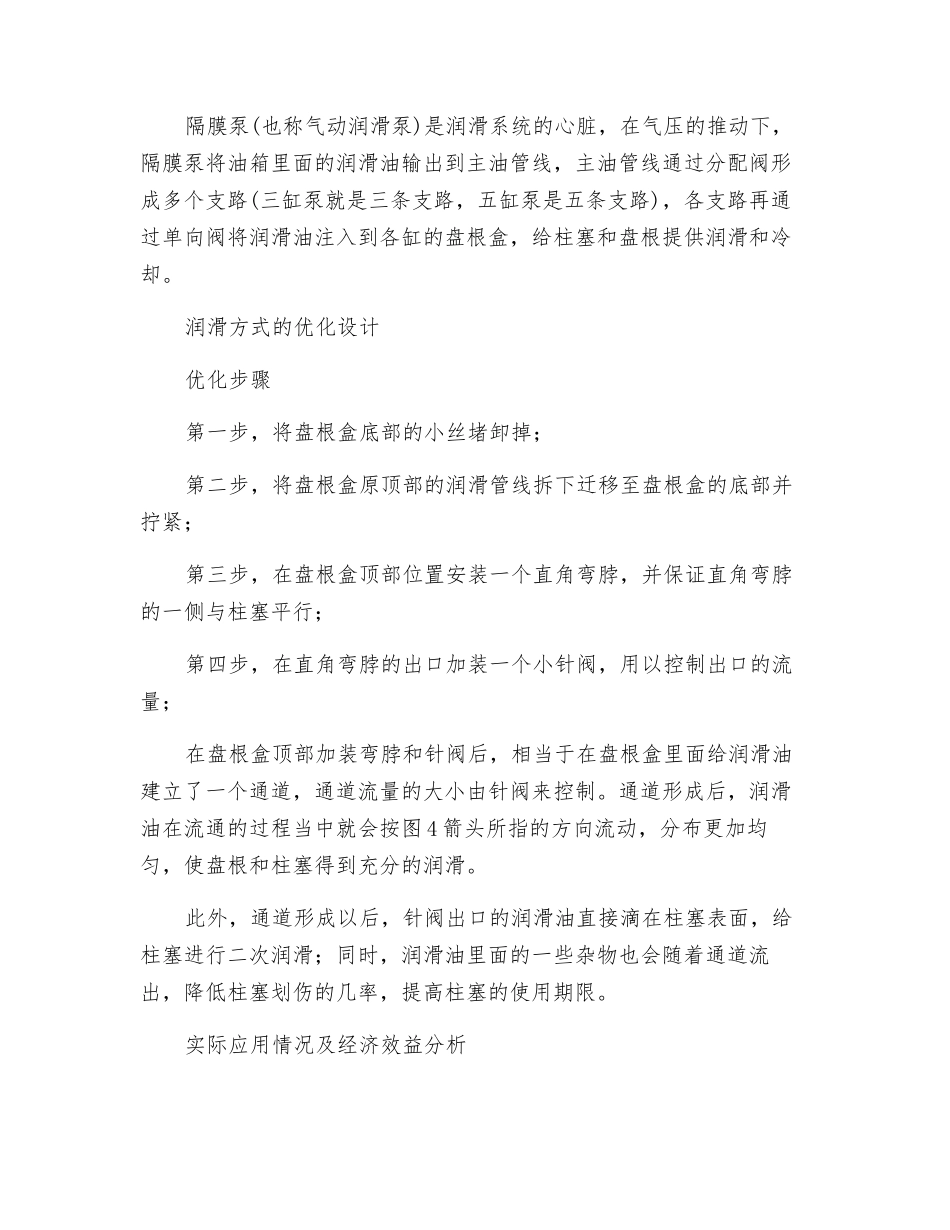

压裂泵车柱塞润滑方式的优化设计_第2页
2/3

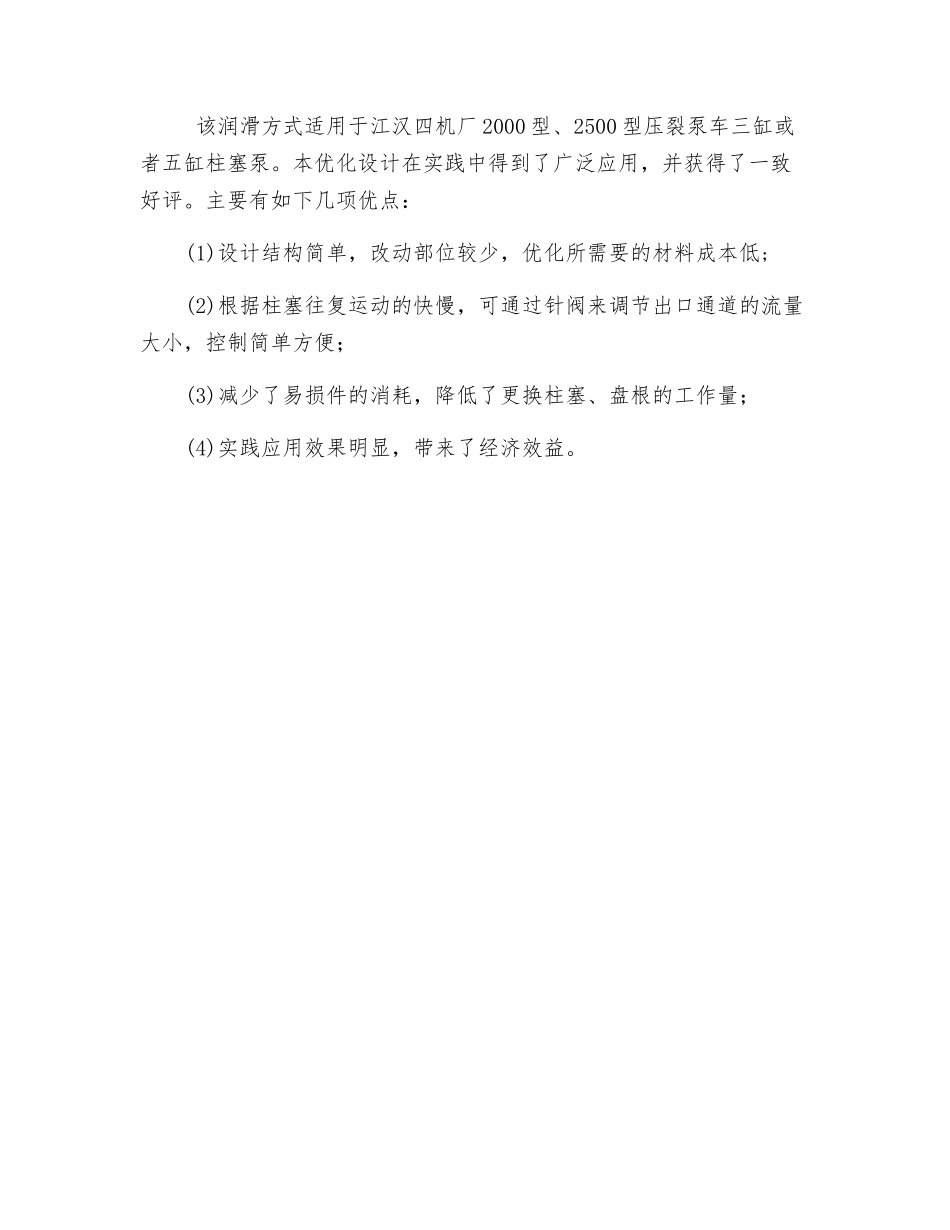

压裂泵车柱塞润滑方式的优化设计_第3页
3/3
压裂泵车柱塞润滑方式的优化设计传统的柱塞润滑大多是在盘根盒里进行的,盘根盒是接近封闭的闭式系统,润滑油在里面很难均匀的分布,容易出现盘根和柱塞润滑不均匀的现象;另外,润滑油里的细小杂质进入盘根盒后很难出来,时间长就磨损柱塞。优化后的润滑方式能让盘根和柱塞在盘根盒内得到了充分的润滑,明显提高了盘根和柱塞的使用期限,减少了易损件的消耗,降低了成本。 目前,压裂泵车的柱塞润滑大多是在气动润滑泵的作用下,采纳多支路输油管向盘根盒单向注入润滑油的润滑方式。盘根盒是接近封闭的闭式系统,润滑油进入盘根盒后由于没有一个有效的通道,尤其是在高档位柱塞快速往复运动的情况下,润滑油在盘根盒里面很难均匀分布,易出现盘根和柱塞润滑不均匀的现象,时间长了容易造成盘根局部高温,最终导致盘根破损,柱塞出现划痕,液力端刺漏,对施工造成影响。此外,盘根润滑油一般都是循环利用的,时间久了就会积累一些杂物,由于盘根盒没有一个有效的出口,这些杂物就很难排出去,久而久之就会刮伤柱塞,给柱塞表面带来难以修复的划痕,降低柱塞的使用期限。因此,改善和完善传统的润滑方式对于提高盘根和柱塞的使用期限具备重大的意义。优化后的润滑方式能让盘根和柱塞在盘根盒内得到充分的润滑,明显提高了盘根和柱塞的使用期限,减少了易损件的消耗,降低了成本。柱塞盘根润滑系统的工作原理隔膜泵(也称气动润滑泵)是润滑系统的心脏,在气压的推动下,隔膜泵将油箱里面的润滑油输出到主油管线,主油管线通过分配阀形成多个支路(三缸泵就是三条支路,五缸泵是五条支路),各支路再通过单向阀将润滑油注入到各缸的盘根盒,给柱塞和盘根提供润滑和冷却。润滑方式的优化设计优化步骤第一步,将盘根盒底部的小丝堵卸掉;第二步,将盘根盒原顶部的润滑管线拆下迁移至盘根盒的底部并拧紧;第三步,在盘根盒顶部位置安装一个直角弯脖,并保证直角弯脖的一侧与柱塞平行;第四步,在直角弯脖的出口加装一个小针阀,用以控制出口的流量;在盘根盒顶部加装弯脖和针阀后,相当于在盘根盒里面给润滑油建立了一个通道,通道流量的大小由针阀来控制。通道形成后,润滑油在流通的过程当中就会按图 4 箭头所指的方向流动,分布更加均匀,使盘根和柱塞得到充分的润滑。此外,通道形成以后,针阀出口的润滑油直接滴在柱塞表面,给柱塞进行二次润滑;同时,润滑油里面的一些杂物也会随着通道流出,降低柱塞划伤的几率,提高柱塞的使用期限。实际应用情况...
