变电站用电缆的防火方法

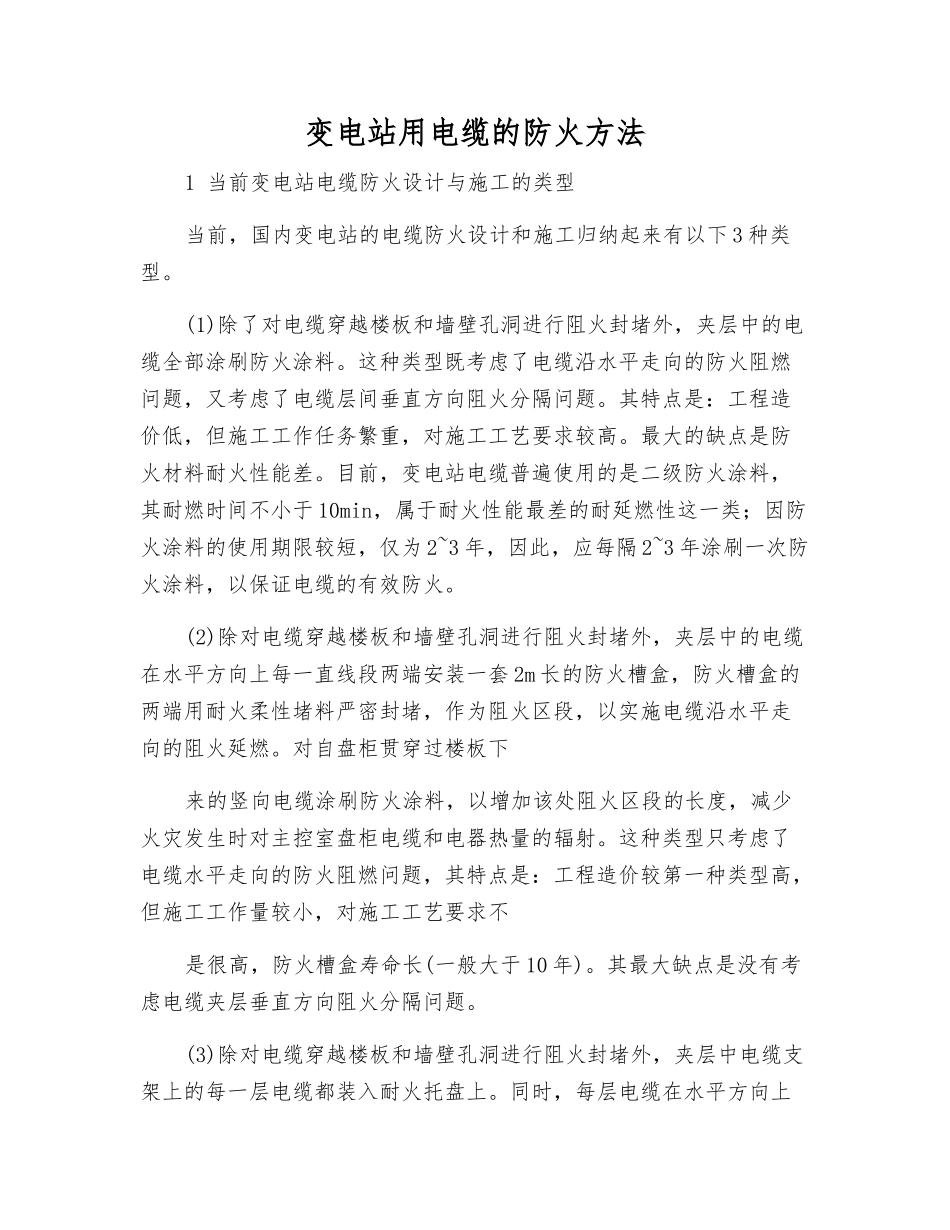

变电站用电缆的防火方法_第1页
1/3

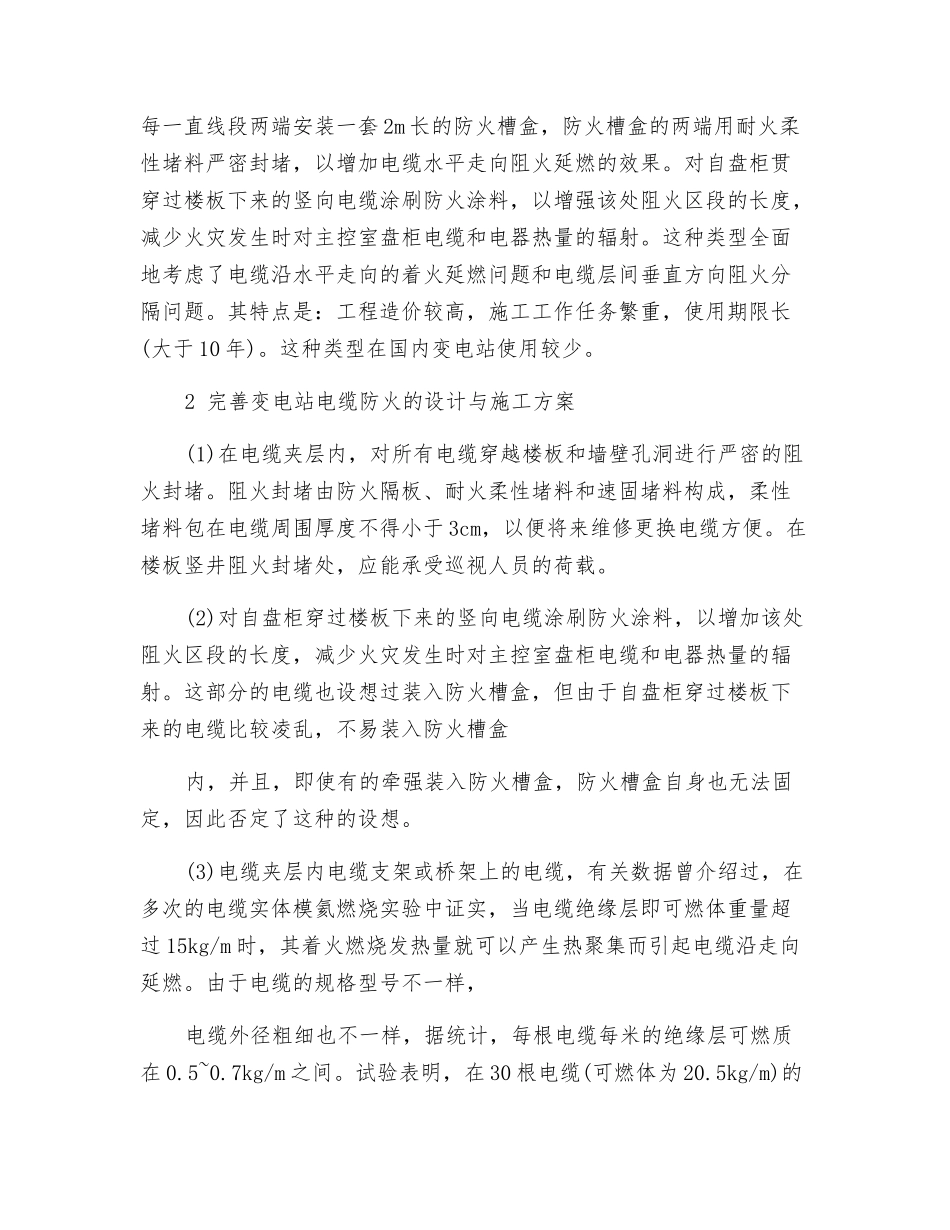

变电站用电缆的防火方法_第2页
2/3
变电站用电缆的防火方法_第3页
3/3
变电站用电缆的防火方法1 当前变电站电缆防火设计与施工的类型当前,国内变电站的电缆防火设计和施工归纳起来有以下 3 种类型。(1)除了对电缆穿越楼板和墙壁孔洞进行阻火封堵外,夹层中的电缆全部涂刷防火涂料。这种类型既考虑了电缆沿水平走向的防火阻燃问题,又考虑了电缆层间垂直方向阻火分隔问题。其特点是:工程造价低,但施工工作任务繁重,对施工工艺要求较高。最大的缺点是防火材料耐火性能差。目前,变电站电缆普遍使用的是二级防火涂料,其耐燃时间不小于 10min,属于耐火性能最差的耐延燃性这一类;因防火涂料的使用期限较短,仅为 2~3 年,因此,应每隔 2~3 年涂刷一次防火涂料,以保证电缆的有效防火。(2)除对电缆穿越楼板和墙壁孔洞进行阻火封堵外,夹层中的电缆在水平方向上每一直线段两端安装一套 2m 长的防火槽盒,防火槽盒的两端用耐火柔性堵料严密封堵,作为阻火区段,以实施电缆沿水平走向的阻火延燃。对自盘柜贯穿过楼板下来的竖向电缆涂刷防火涂料,以增加该处阻火区段的长度,减少火灾发生时对主控室盘柜电缆和电器热量的辐射。这种类型只考虑了电缆水平走向的防火阻燃问题,其特点是:工程造价较第一种类型高,但施工工作量较小,对施工工艺要求不是很高,防火槽盒寿命长(一般大于 10 年)。其最大缺点是没有考虑电缆夹层垂直方向阻火分隔问题。(3)除对电缆穿越楼板和墙壁孔洞进行阻火封堵外,夹层中电缆支架上的每一层电缆都装入耐火托盘上。同时,每层电缆在水平方向上每一直线段两端安装一套 2m 长的防火槽盒,防火槽盒的两端用耐火柔性堵料严密封堵,以增加电缆水平走向阻火延燃的效果。对自盘柜贯穿过楼板下来的竖向电缆涂刷防火涂料,以增强该处阻火区段的长度,减少火灾发生时对主控室盘柜电缆和电器热量的辐射。这种类型全面地考虑了电缆沿水平走向的着火延燃问题和电缆层间垂直方向阻火分隔问题。其特点是:工程造价较高,施工工作任务繁重,使用期限长(大于 10 年)。这种类型在国内变电站使用较少。2 完善变电站电缆防火的设计与施工方案(1)在电缆夹层内,对所有电缆穿越楼板和墙壁孔洞进行严密的阻火封堵。阻火封堵由防火隔板、耐火柔性堵料和速固堵料构成,柔性堵料包在电缆周围厚度不得小于 3cm,以便将来维修更换电缆方便。在楼板竖井阻火封堵处,应能承受巡视人员的荷载。(2)对自盘柜穿过楼板下来的竖向电缆涂刷防火涂料,以增加该处阻火区段的长度,减少火灾发生时对主控室盘柜电缆和电...
