CRTSI型双块式无砟轨道施工与方案

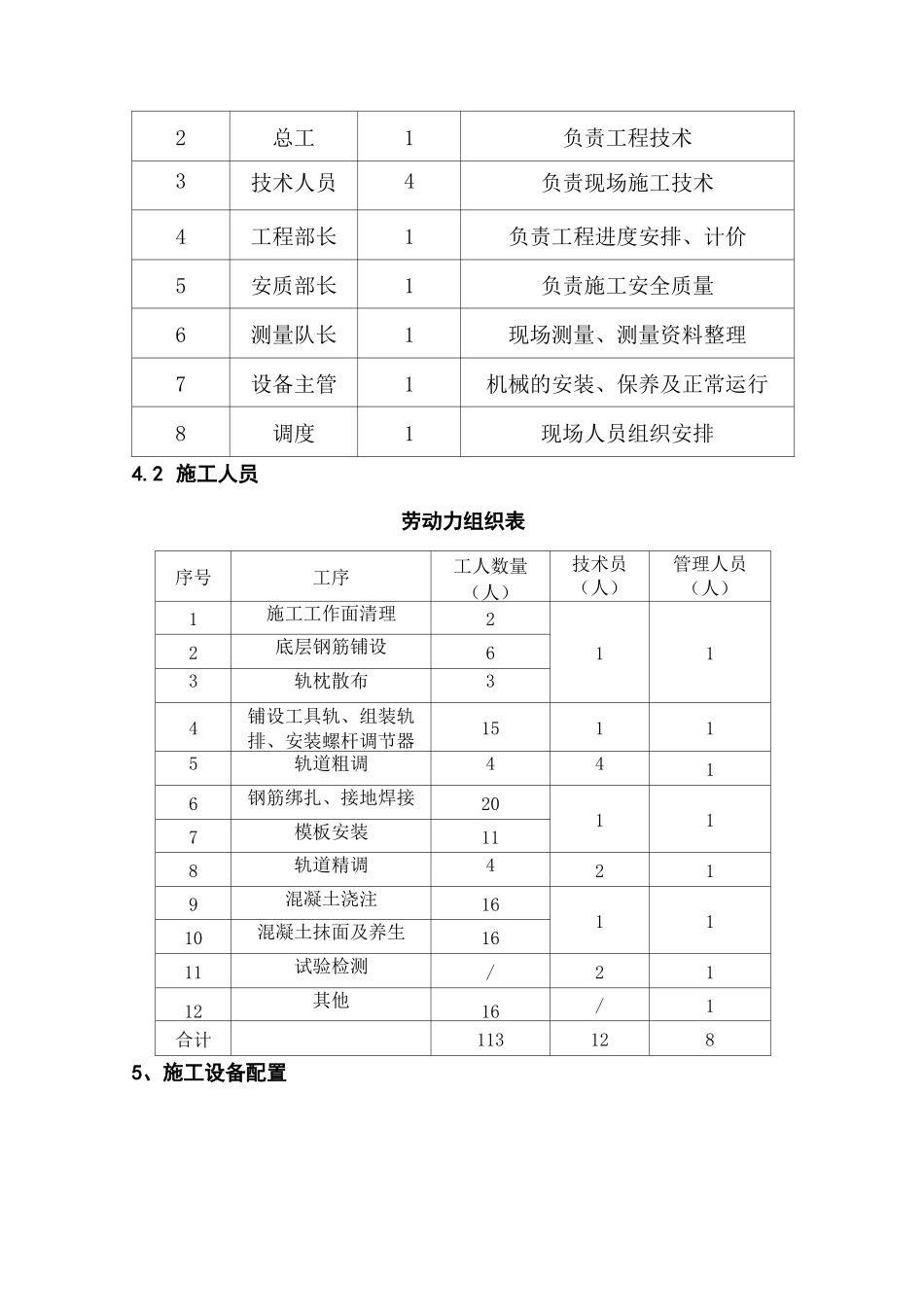

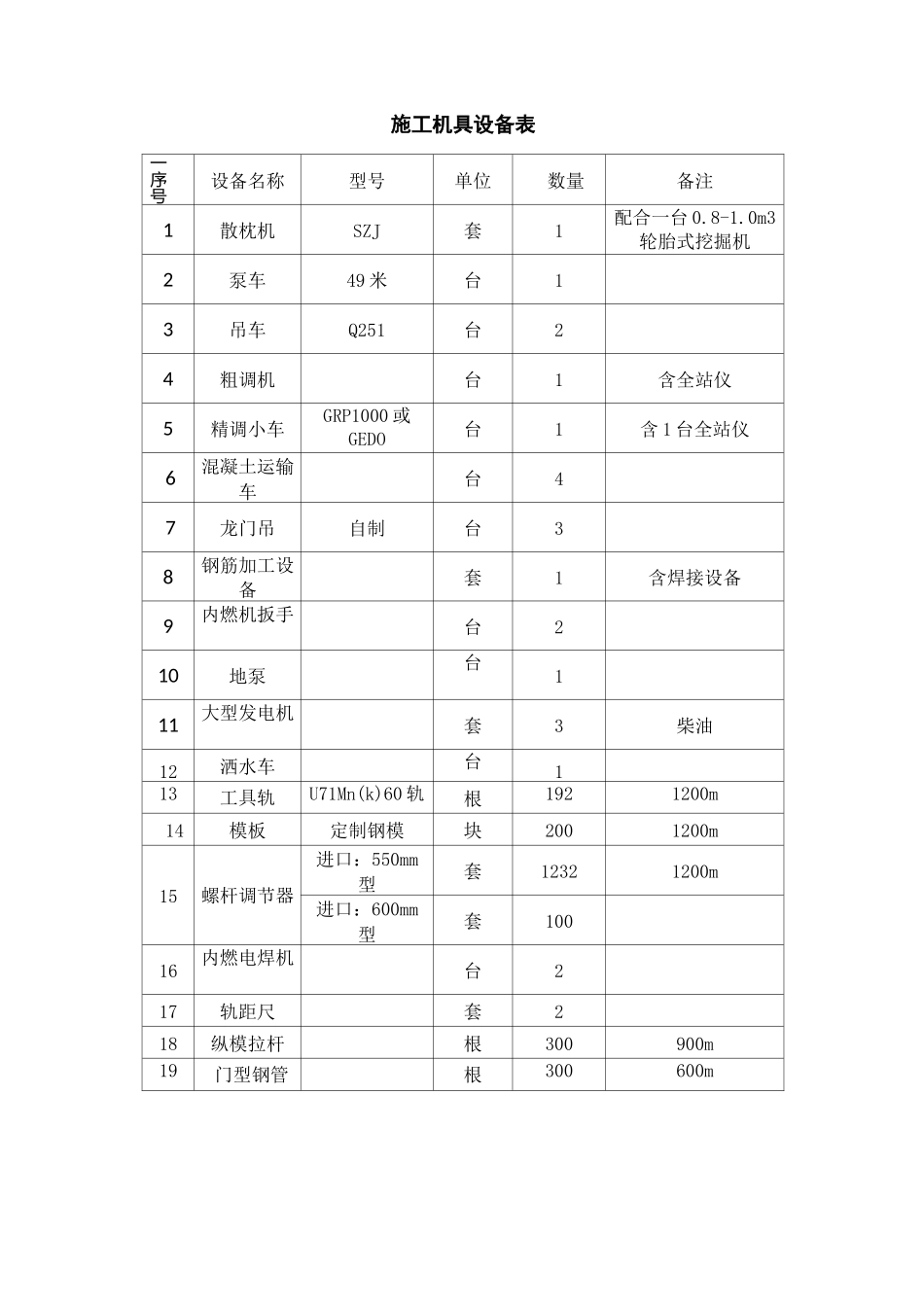

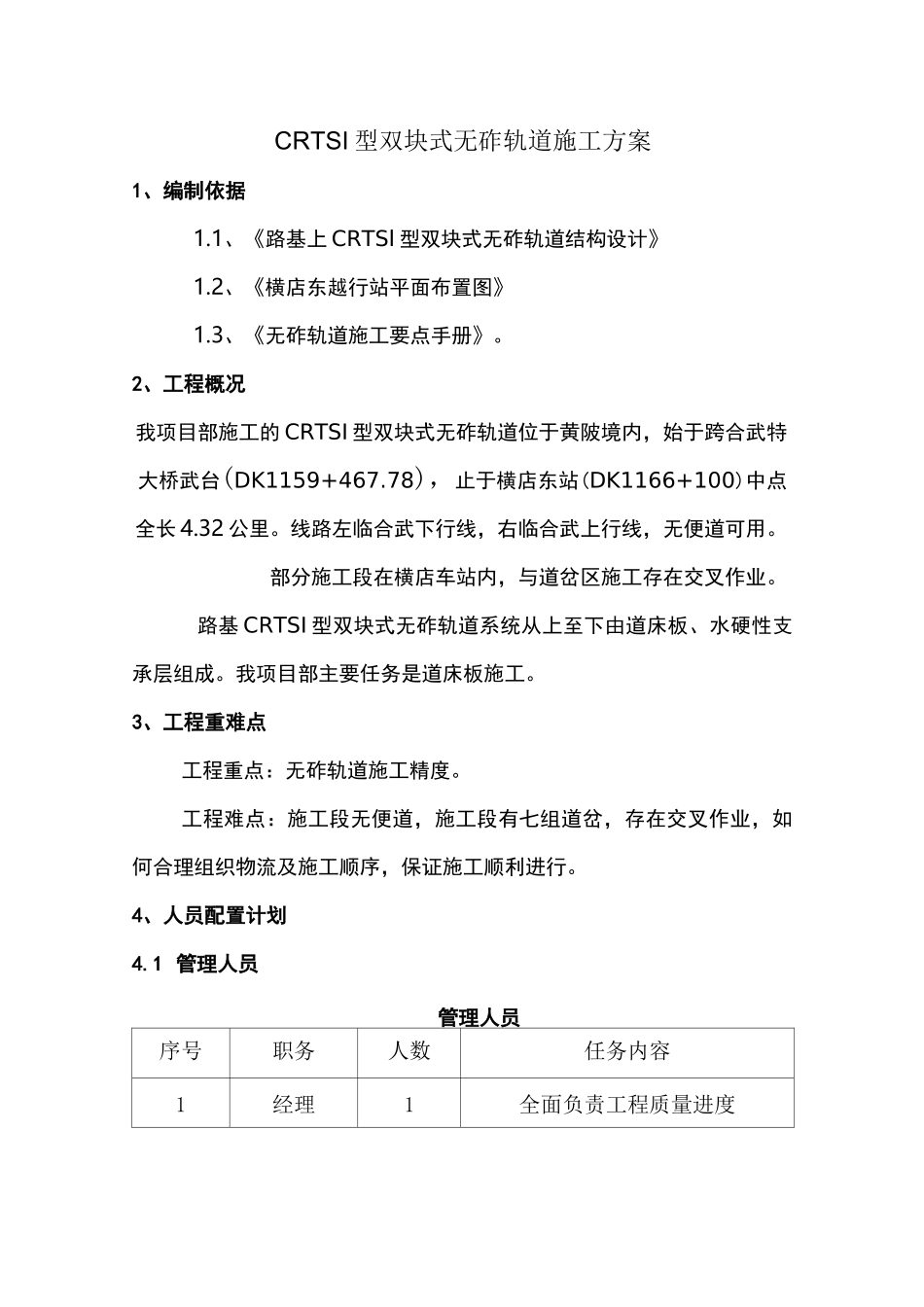

CRTSI 型双块式无砟轨道施工方案1、编制依据1.1、《路基上 CRTSI 型双块式无砟轨道结构设计》1.2、《横店东越行站平面布置图》1.3、《无砟轨道施工要点手册》。2、工程概况我项目部施工的 CRTSI 型双块式无砟轨道位于黄陂境内，始于跨合武特大桥武台(DK1159+467.78)，止于横店东站(DK1166+100)中点全长 4.32 公里。线路左临合武下行线，右临合武上行线，无便道可用。部分施工段在横店车站内，与道岔区施工存在交叉作业。路基 CRTSI 型双块式无砟轨道系统从上至下由道床板、水硬性支承层组成。我项目部主要任务是道床板施工。3、工程重难点工程重点：无砟轨道施工精度。工程难点：施工段无便道，施工段有七组道岔，存在交叉作业，如何合理组织物流及施工顺序，保证施工顺利进行。4、人员配置计划4.1 管理人员管理人员序号职务人数任务内容1经理1全面负责工程质量进度2总工1负责工程技术3技术人员4负责现场施工技术4工程部长1负责工程进度安排、计价5安质部长1负责施工安全质量6测量队长1现场测量、测量资料整理7设备主管1机械的安装、保养及正常运行8调度1现场人员组织安排4.2 施工人员劳动力组织表序号工序工人数量（人）技术员（人）管理人员（人）1施工工作面清理2112底层钢筋铺设63轨枕散布34铺设工具轨、组装轨排、安装螺杆调节器15115轨道粗调4416钢筋绑扎、接地焊接20117模板安装118轨道精调4219混凝土浇注161110混凝土抹面及养生1611试验检测/2112其他16/1合计1131285、施工设备配置施工机具设备表一序号设备名称型号单位数量备注1散枕机SZJ套1配合一台 0.8-1.0m3轮胎式挖掘机2泵车49 米台13吊车Q251台24粗调机台1含全站仪5精调小车GRP1000 或GEDO台1含 1 台全站仪6混凝土运输车台47龙门吊自制台38钢筋加工设备套1含焊接设备9内燃机扳手台210地泵台111大型发电机套3柴油12洒水车台113工具轨U71Mn(k)60 轨根1921200m14模板定制钢模块2001200m15螺杆调节器进口：550mm型套12321200m进口：600mm型套10016内燃电焊机台217轨距尺套218纵模拉杆根300900m19门型钢管根300600m20螺杆紧固扳手550把1221风力灭火器台122方正尺把123鱼尾板块96每次浇筑 300m24鱼尾板螺丝个19225阻力扳手把826卷尺8m把827钢卷尺50m把128小型发电机台6汽油29电锤台330养护桶个431振动棒个832电钻台133起道机个634三轮车辆235兆欧表台16、施工方案及施工进度6.1 施工方案由于在路基段存在无砟轨道与道岔交叉施工，因此合理的安排施工与物流至关重要。针...
