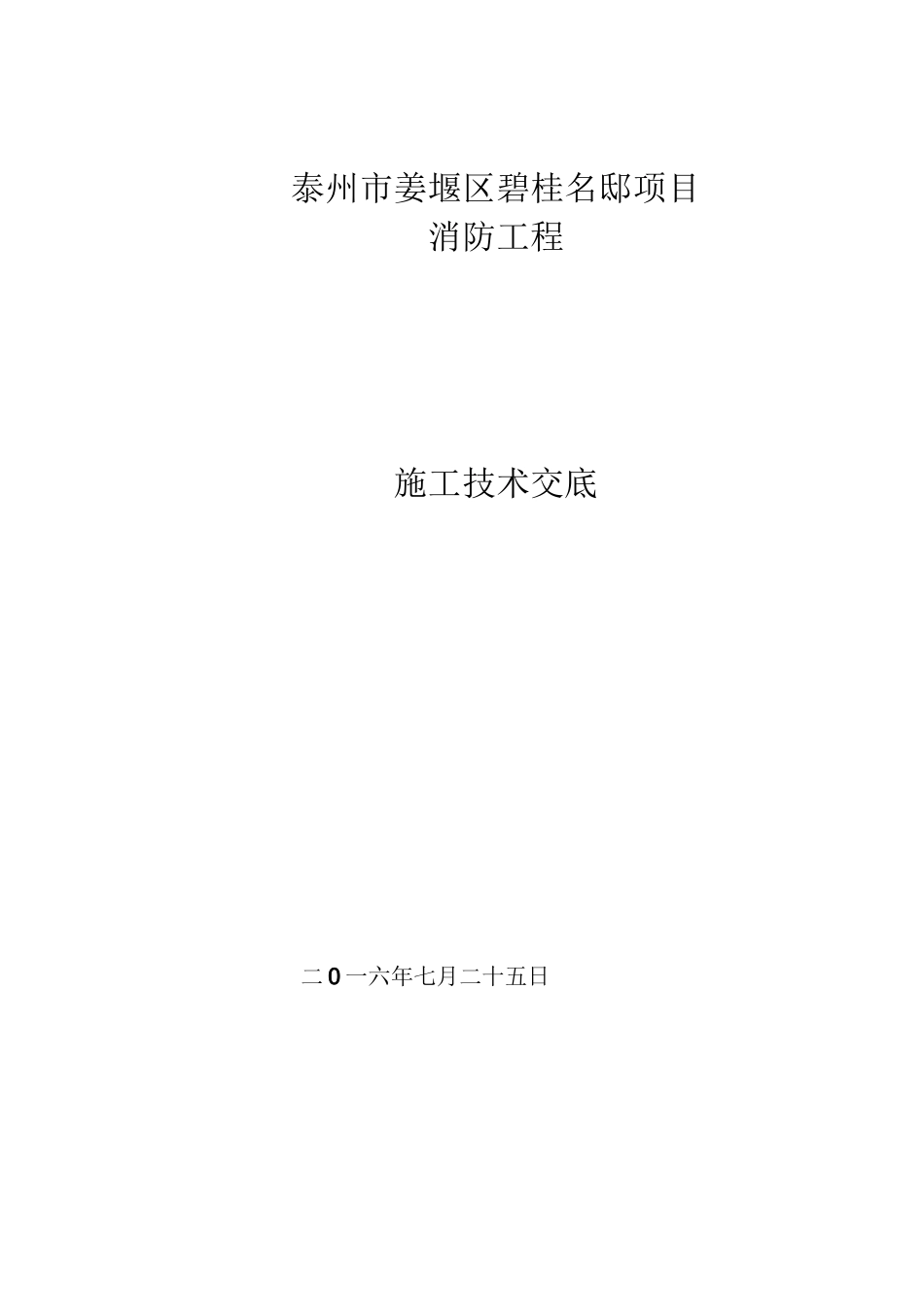

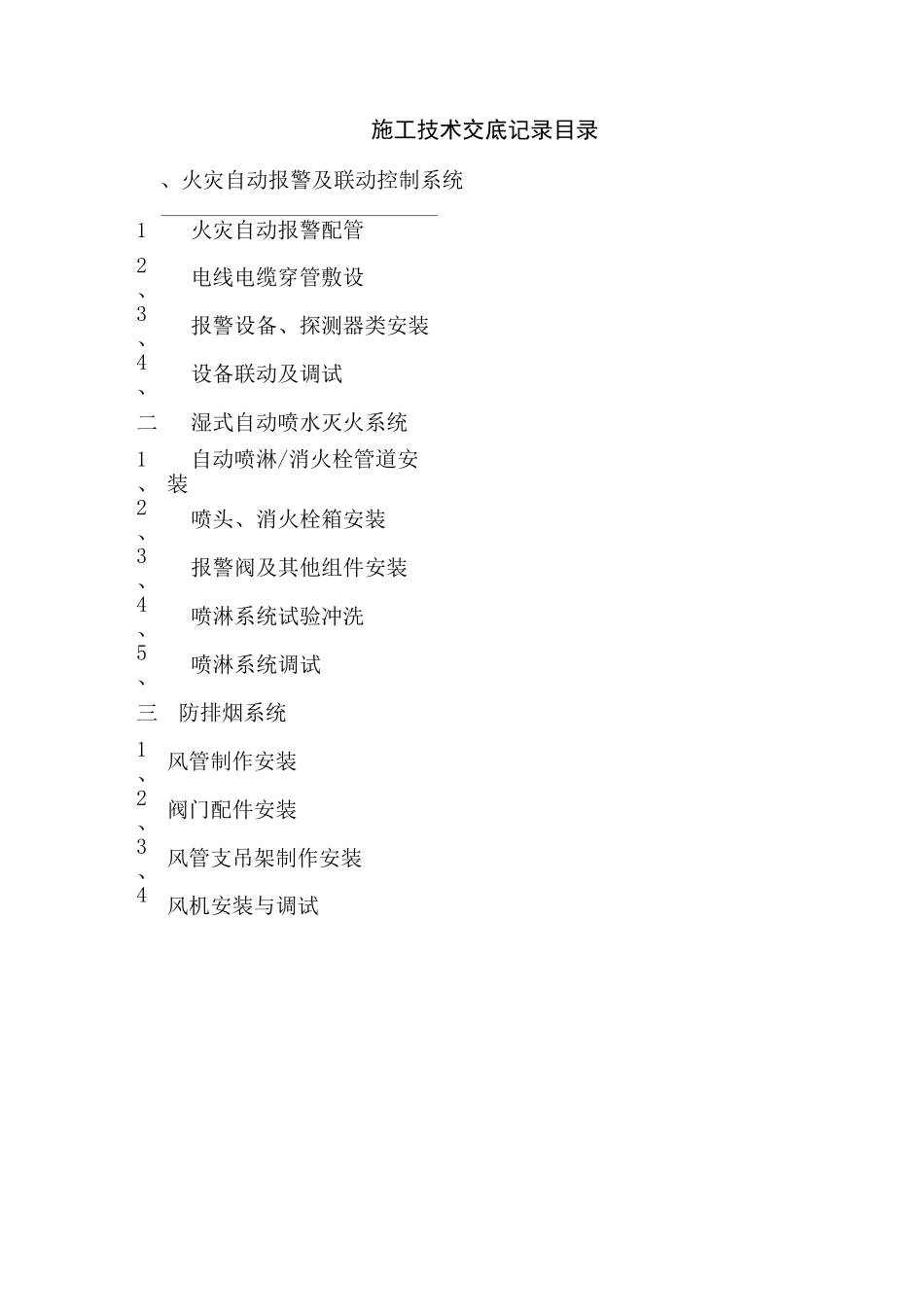

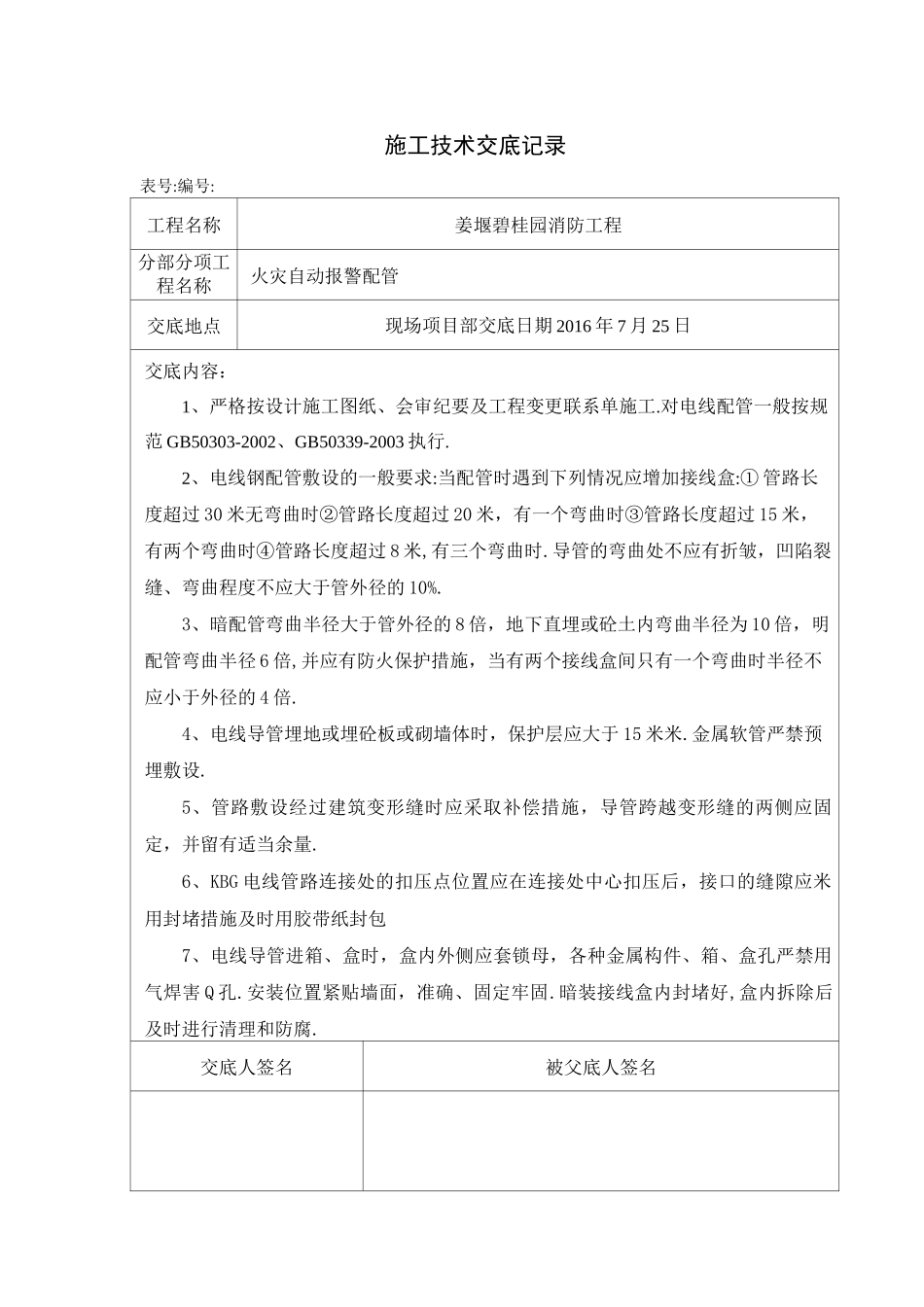

泰州市姜堰区碧桂名邸项目消防工程施工技术交底二 0 一六年七月二十五日施工技术交底记录目录、火灾自动报警及联动控制系统1、火灾自动报警配管2、电线电缆穿管敷设3、报警设备、探测器类安装4、设备联动及调试二湿式自动喷水灭火系统1、自动喷淋/消火栓管道安装2、喷头、消火栓箱安装3、报警阀及其他组件安装4、喷淋系统试验冲洗5、喷淋系统调试三防排烟系统1、 风管制作安装2、 阀门配件安装3、 风管支吊架制作安装4、 风机安装与调试施工技术交底记录表号:编号:工程名称姜堰碧桂园消防工程分部分项工程名称火灾自动报警配管交底地点现场项目部交底日期 2016 年 7 月 25 日交底内容：1、严格按设计施工图纸、会审纪要及工程变更联系单施工.对电线配管一般按规范 GB50303-2002、GB50339-2003 执行.2、电线钢配管敷设的一般要求:当配管时遇到下列情况应增加接线盒:① 管路长度超过 30 米无弯曲时②管路长度超过 20 米，有一个弯曲时③管路长度超过 15 米，有两个弯曲时④管路长度超过 8 米,有三个弯曲时.导管的弯曲处不应有折皱，凹陷裂缝、弯曲程度不应大于管外径的 10%.3、暗配管弯曲半径大于管外径的 8 倍，地下直埋或砼土内弯曲半径为 10 倍，明配管弯曲半径 6 倍,并应有防火保护措施，当有两个接线盒间只有一个弯曲时半径不应小于外径的 4 倍.4、电线导管埋地或埋砼板或砌墙体时，保护层应大于 15 米米.金属软管严禁预埋敷设.5、管路敷设经过建筑变形缝时应采取补偿措施，导管跨越变形缝的两侧应固定，并留有适当余量.6、KBG 电线管路连接处的扣压点位置应在连接处中心扣压后，接口的缝隙应米用封堵措施及时用胶带纸封包7、电线导管进箱、盒时，盒内外侧应套锁母，各种金属构件、箱、盒孔严禁用气焊害 Q 孔.安装位置紧贴墙面，准确、固定牢固.暗装接线盒内封堵好,盒内拆除后及时进行清理和防腐.交底人签名被父底人签名施工技术交底记录表号:编号:工程名称姜堰碧桂园消防工程分部分项工程名称火灾自动报警配管（续）交底地点现场项目部交底日期 2016 年 7 月 25 日交底内容：8、支架吊杆的最小直径不小于 6 米米•管卡与管线终端、弯头中点、电气器具或箱（盒）边缘距离宜为 150〜500 米米•吊顶内敷设的管路宜采用单独卡具吊装或支撑物固定，经装修单位允许，直径 20 米米及以下钢管可固定在吊杆或主龙骨上，并做好底漆及面漆防腐处理•钢管卡间的最大距离钢管直径 DN（米米）152025324050...
