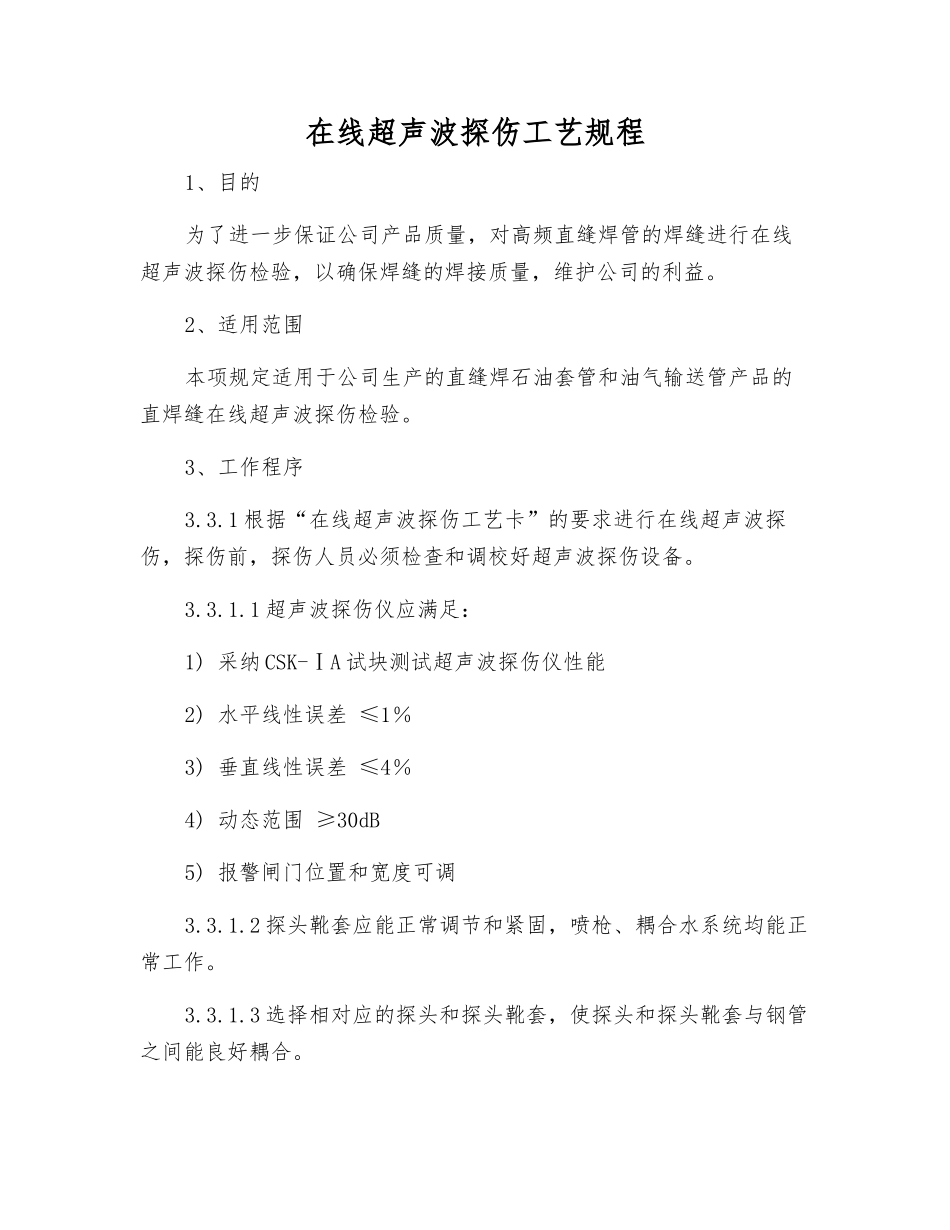

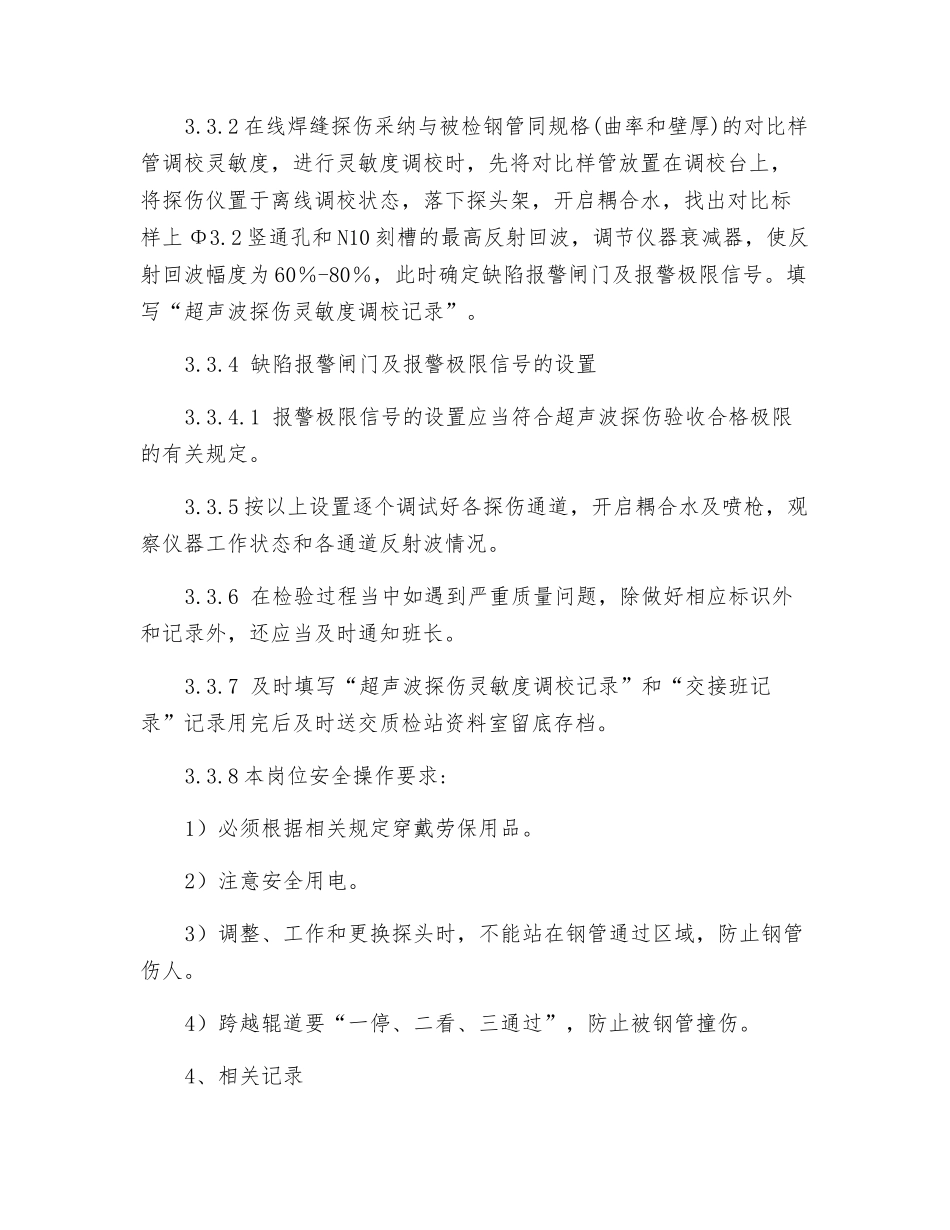

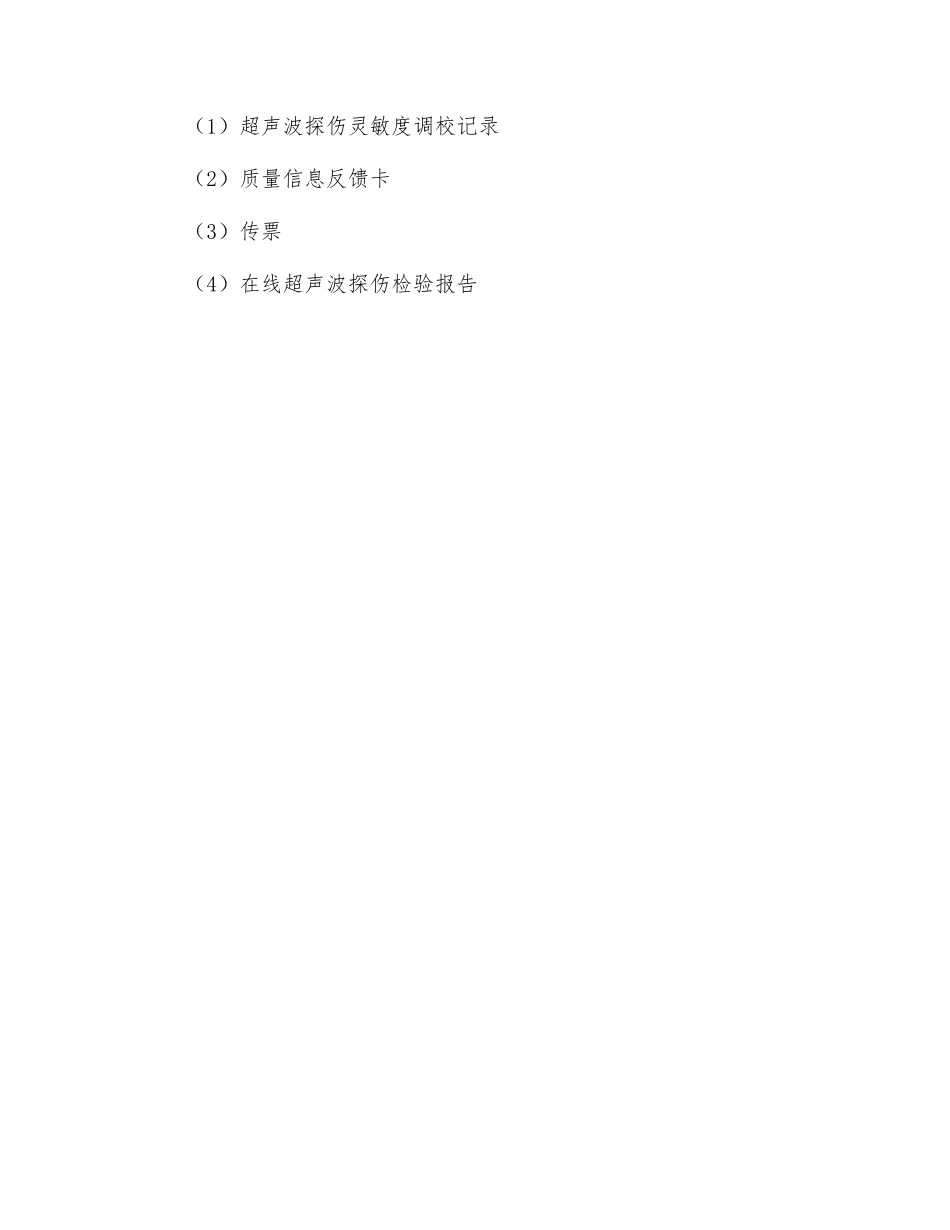

在线超声波探伤工艺规程1、目的为了进一步保证公司产品质量,对高频直缝焊管的焊缝进行在线超声波探伤检验,以确保焊缝的焊接质量,维护公司的利益。2、适用范围本项规定适用于公司生产的直缝焊石油套管和油气输送管产品的直焊缝在线超声波探伤检验。3、工作程序3.3.1 根据“在线超声波探伤工艺卡”的要求进行在线超声波探伤,探伤前,探伤人员必须检查和调校好超声波探伤设备。3.3.1.1 超声波探伤仪应满足:1) 采纳 CSK-ⅠA 试块测试超声波探伤仪性能2) 水平线性误差 ≤1%3) 垂直线性误差 ≤4%4) 动态范围 ≥30dB5) 报警闸门位置和宽度可调3.3.1.2 探头靴套应能正常调节和紧固,喷枪、耦合水系统均能正常工作。3.3.1.3 选择相对应的探头和探头靴套,使探头和探头靴套与钢管之间能良好耦合。3.3.2 在线焊缝探伤采纳与被检钢管同规格(曲率和壁厚)的对比样管调校灵敏度,进行灵敏度调校时,先将对比样管放置在调校台上,将探伤仪置于离线调校状态,落下探头架,开启耦合水,找出对比标样上 Φ3.2 竖通孔和 N10 刻槽的最高反射回波,调节仪器衰减器,使反射回波幅度为 60%-80%,此时确定缺陷报警闸门及报警极限信号。填写“超声波探伤灵敏度调校记录”。3.3.4 缺陷报警闸门及报警极限信号的设置3.3.4.1 报警极限信号的设置应当符合超声波探伤验收合格极限的有关规定。3.3.5 按以上设置逐个调试好各探伤通道,开启耦合水及喷枪,观察仪器工作状态和各通道反射波情况。3.3.6 在检验过程当中如遇到严重质量问题,除做好相应标识外和记录外,还应当及时通知班长。3.3.7 及时填写“超声波探伤灵敏度调校记录”和“交接班记录”记录用完后及时送交质检站资料室留底存档。3.3.8 本岗位安全操作要求:1)必须根据相关规定穿戴劳保用品。2)注意安全用电。3)调整、工作和更换探头时,不能站在钢管通过区域,防止钢管伤人。4)跨越辊道要“一停、二看、三通过”,防止被钢管撞伤。4、相关记录(1)超声波探伤灵敏度调校记录(2)质量信息反馈卡(3)传票(4)在线超声波探伤检验报告
