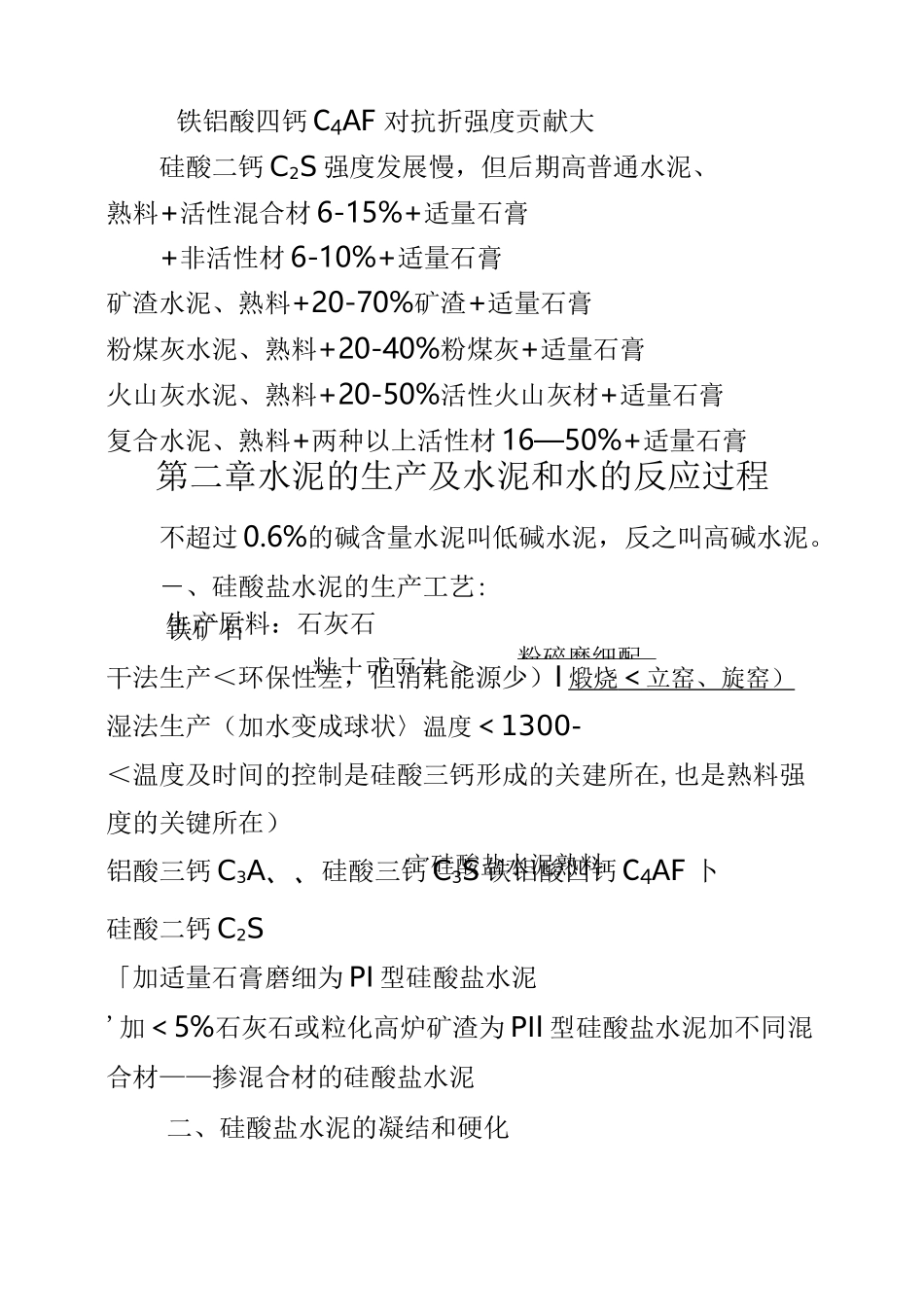

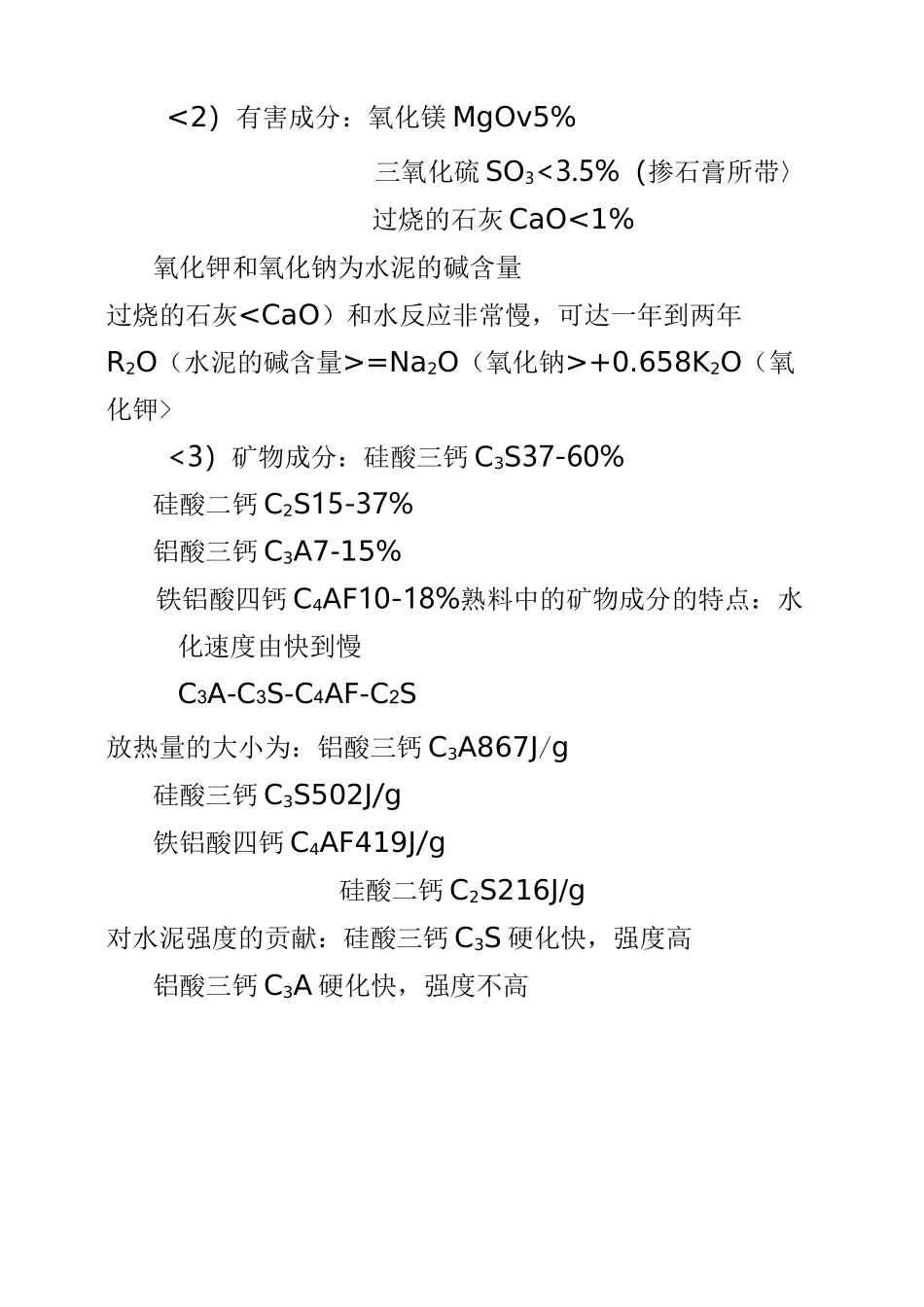

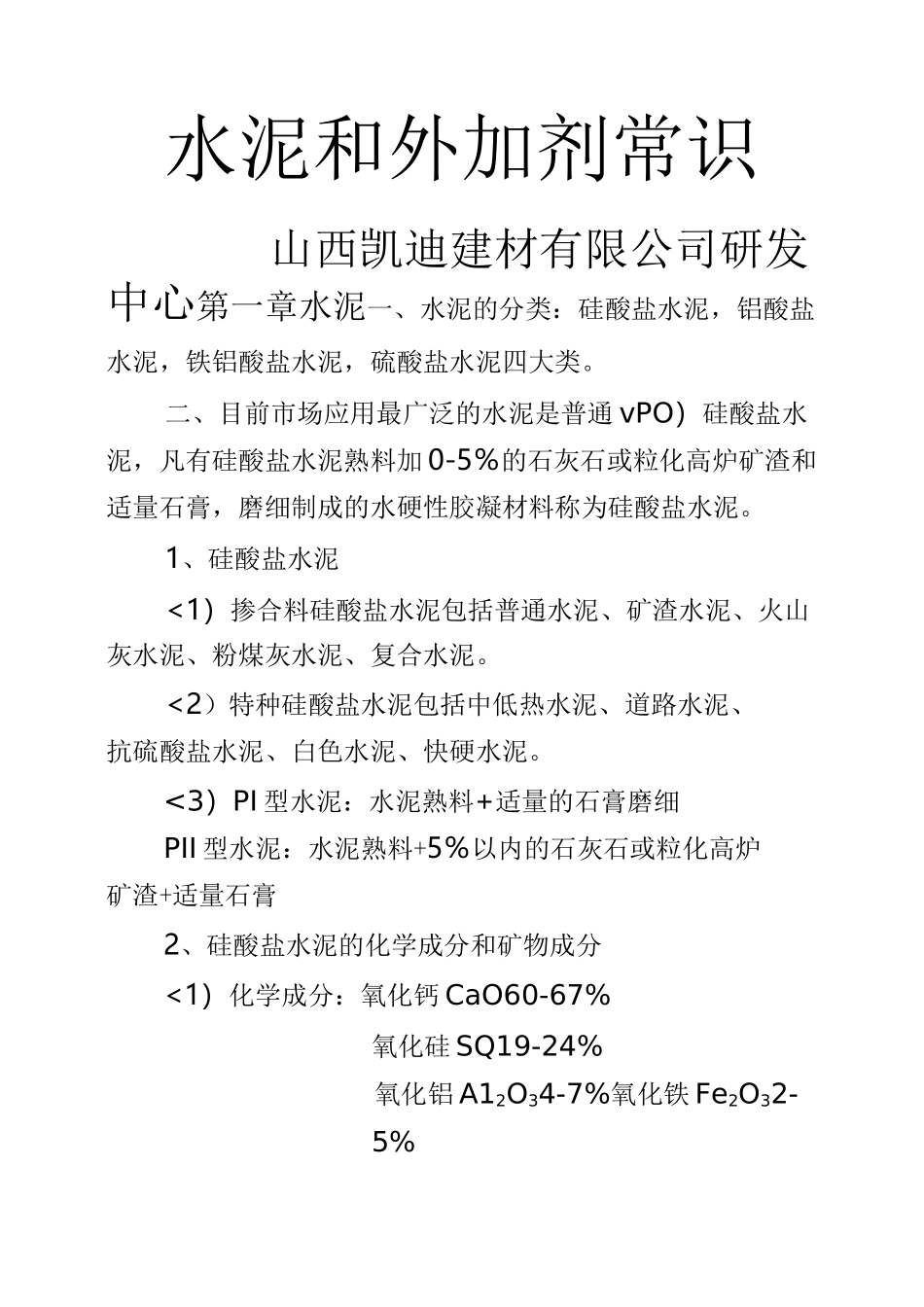

水泥和外加剂常识山西凯迪建材有限公司研发中心第一章水泥一、水泥的分类：硅酸盐水泥，铝酸盐水泥，铁铝酸盐水泥，硫酸盐水泥四大类。二、目前市场应用最广泛的水泥是普通 vPO）硅酸盐水泥，凡有硅酸盐水泥熟料加 0-5％的石灰石或粒化高炉矿渣和适量石膏，磨细制成的水硬性胶凝材料称为硅酸盐水泥。1、硅酸盐水泥<1）掺合料硅酸盐水泥包括普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥。<2）特种硅酸盐水泥包括中低热水泥、道路水泥、抗硫酸盐水泥、白色水泥、快硬水泥。<3）PI 型水泥：水泥熟料+适量的石膏磨细PII 型水泥：水泥熟料+5％以内的石灰石或粒化高炉矿渣+适量石膏2、硅酸盐水泥的化学成分和矿物成分<1）化学成分：氧化钙 CaO60-67%氧化硅 SQ19-24%氧化铝 A12O34-7%氧化铁 Fe2O32-5%<2）有害成分：氧化镁 MgOv5%三氧化硫 SO3<3.5%（掺石膏所带〉过烧的石灰 CaO<1%氧化钾和氧化钠为水泥的碱含量过烧的石灰=Na2O（氧化钠>+0.658K2O（氧化钾><3）矿物成分：硅酸三钙 C3S37-60%硅酸二钙 C2S15-37%铝酸三钙 C3A7-15%铁铝酸四钙 C4AF10-18%熟料中的矿物成分的特点：水化速度由快到慢C3A-C3S-C4AF-C2S放热量的大小为：铝酸三钙 C3A867J/g硅酸三钙 C3S502J/g铁铝酸四钙 C4AF419J/g硅酸二钙 C2S216J/g对水泥强度的贡献：硅酸三钙 C3S 硬化快，强度高铝酸三钙 C3A 硬化快，强度不高生产原料：石灰石粘土或页岩＞粉碎磨细配宀硅酸盐水泥熟料铁铝酸四钙 C4AF 对抗折强度贡献大硅酸二钙 C2S 强度发展慢，但后期高普通水泥、熟料+活性混合材 6-15%+适量石膏+非活性材 6-10%+适量石膏矿渣水泥、熟料+20-70%矿渣+适量石膏粉煤灰水泥、熟料+20-40%粉煤灰+适量石膏火山灰水泥、熟料+20-50%活性火山灰材+适量石膏复合水泥、熟料+两种以上活性材 16—50%+适量石膏第二章水泥的生产及水泥和水的反应过程不超过 0.6%的碱含量水泥叫低碱水泥，反之叫高碱水泥。―、硅酸盐水泥的生产工艺:铁矿石干法生产＜环保性差，但消耗能源少）I 煅烧 ＜ 立窑、旋窑） 湿法生产（加水变成球状〉温度＜1300-＜温度及时间的控制是硅酸三钙形成的关建所在,也是熟料强度的关键所在）铝酸三钙 C3A、、硅酸三钙 C3S 铁铝酸四钙 C4AF 卜硅酸二钙 C2S「加适量石膏磨细为 PI 型硅酸盐水泥'加＜5%石灰石或粒化高炉矿渣为 PII 型硅酸盐水泥加不同混合材——掺混合材的硅...
