装配式结构吊装施工方案

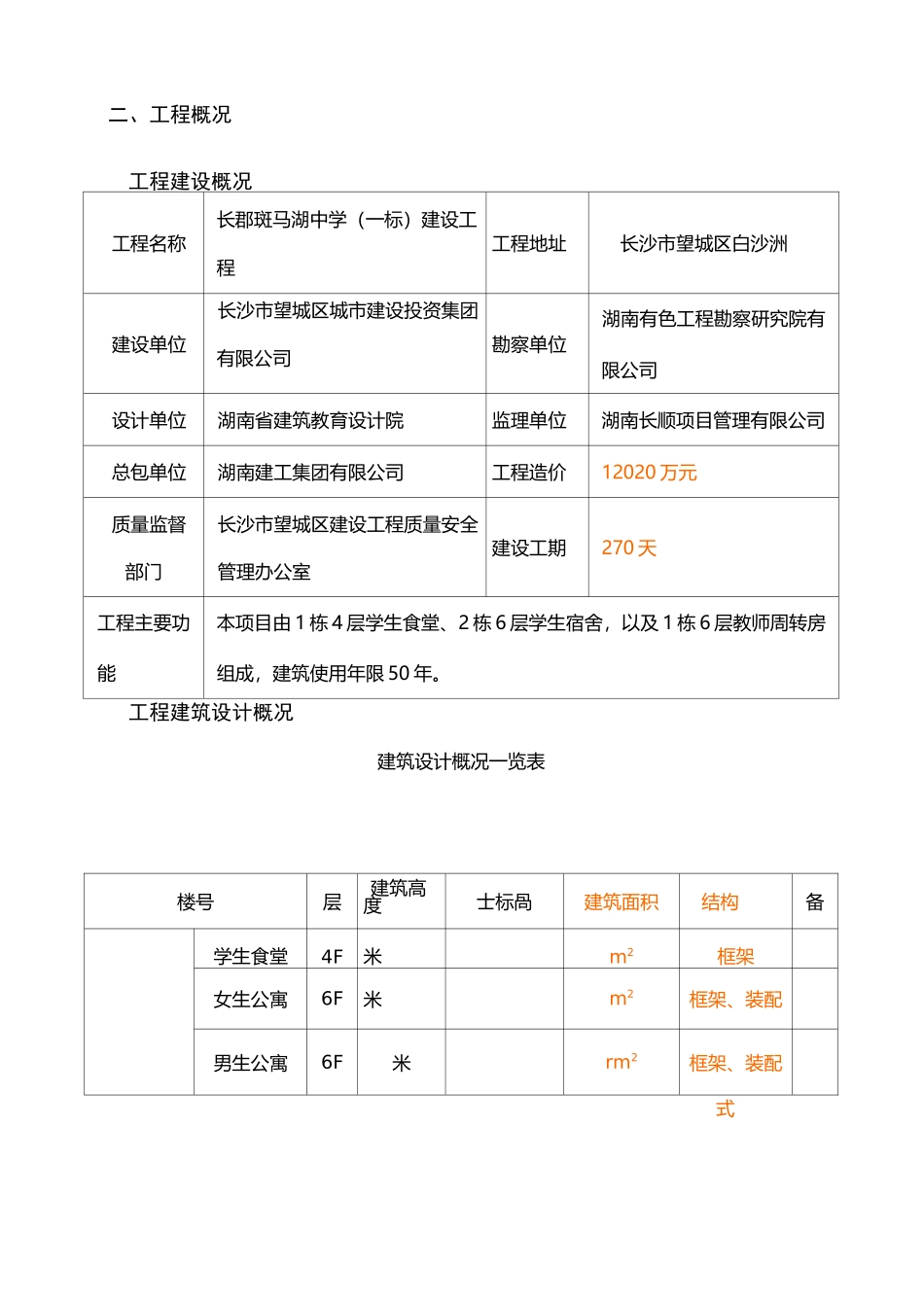

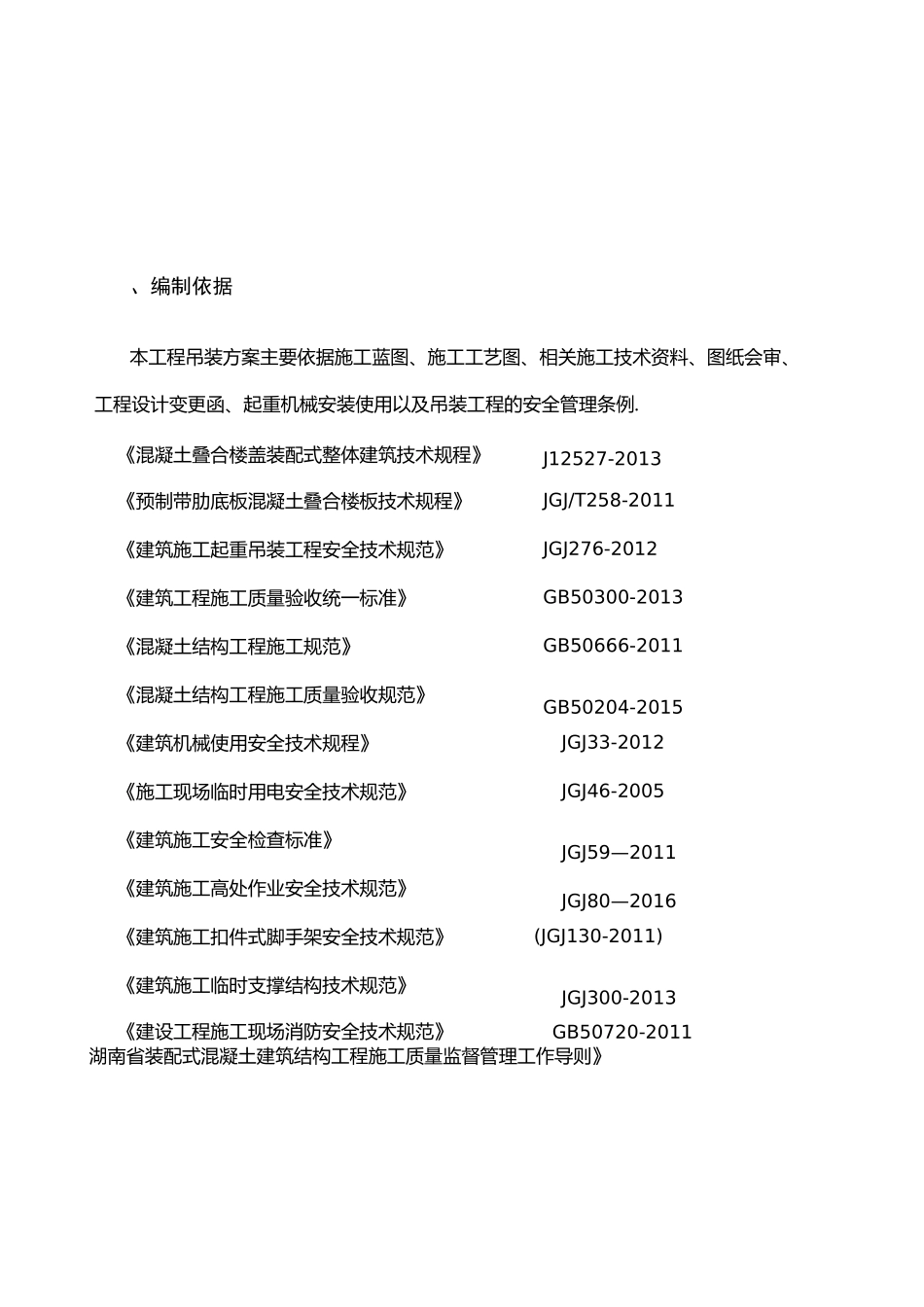

、编制依据本工程吊装方案主要依据施工蓝图、施工工艺图、相关施工技术资料、图纸会审、工程设计变更函、起重机械安装使用以及吊装工程的安全管理条例.《混凝土叠合楼盖装配式整体建筑技术规程》J12527-2013《预制带肋底板混凝土叠合楼板技术规程》JGJ/T258-2011《建筑施工起重吊装工程安全技术规范》JGJ276-2012《建筑工程施工质量验收统一标准》GB50300-2013《混凝土结构工程施工规范》GB50666-2011《混凝土结构工程施工质量验收规范》GB50204-2015《建筑机械使用安全技术规程》JGJ33-2012《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59—2011《建筑施工高处作业安全技术规范》JGJ80—2016《建筑施工扣件式脚手架安全技术规范》(JGJ130-2011)《建筑施工临时支撑结构技术规范》JGJ300-2013《建设工程施工现场消防安全技术规范》GB50720-2011湖南省装配式混凝土建筑结构工程施工质量监督管理工作导则》二、工程概况工程建设概况工程名称长郡斑马湖中学（一标）建设工程工程地址长沙市望城区白沙洲建设单位长沙市望城区城市建设投资集团有限公司勘察单位湖南有色工程勘察研究院有限公司设计单位湖南省建筑教育设计院监理单位湖南长顺项目管理有限公司总包单位湖南建工集团有限公司工程造价12020 万元质量监督部门长沙市望城区建设工程质量安全管理办公室建设工期270 天工程主要功本项目由 1 栋 4 层学生食堂、2 栋 6 层学生宿舍，以及 1 栋 6 层教师周转房能组成，建筑使用年限 50 年。工程建筑设计概况建筑设计概况一览表楼号层建筑高度士标咼建筑面积结构备学生食堂4F米m2框架女生公寓6F米m2框架、装配男生公寓6F米rm2框架、装配式教师周转房6F米m2框架、装配式建筑使用50 年抗6 度建年耐火r=T=,震建筑住宅耐火为一级等级工程名称：芙蓉区火炬中学建设项目工程其中女生巩固、男生公寓、教师周转房二~六层采用远大 PC 构件，详见如下 PC 构件信息表。序号构件名称总数量最重构重量备注1叠合梁2020满足塔吊性能要求2叠合板19803楼梯64三、吊装主要施工方法第一节施工部署及要求1、设备的选型及吊装模式根据工程概况情况，该吊装采用固定式塔机进行吊装，依据图纸设计及塔机定位、位置以及吊装必须满足最远距离的最大起重量，塔机选用重型塔机三台 TC6517b 经复核荷载考虑满足施工的各项指标要求。最远最重构件为，距离为 37m，6517 型塔吊在处可吊，满足荷载要求（详见下面 6517 塔吊性能表...
