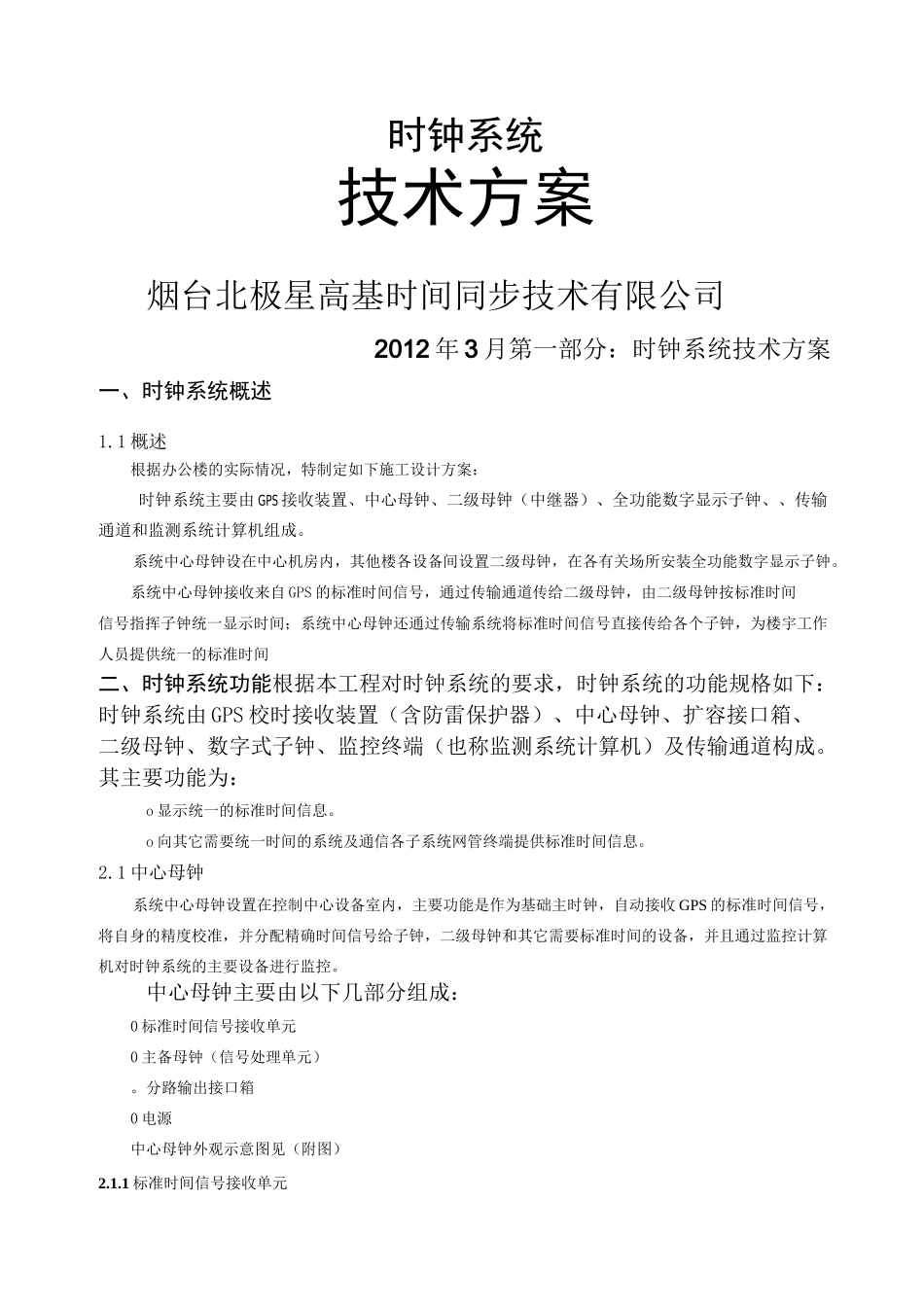

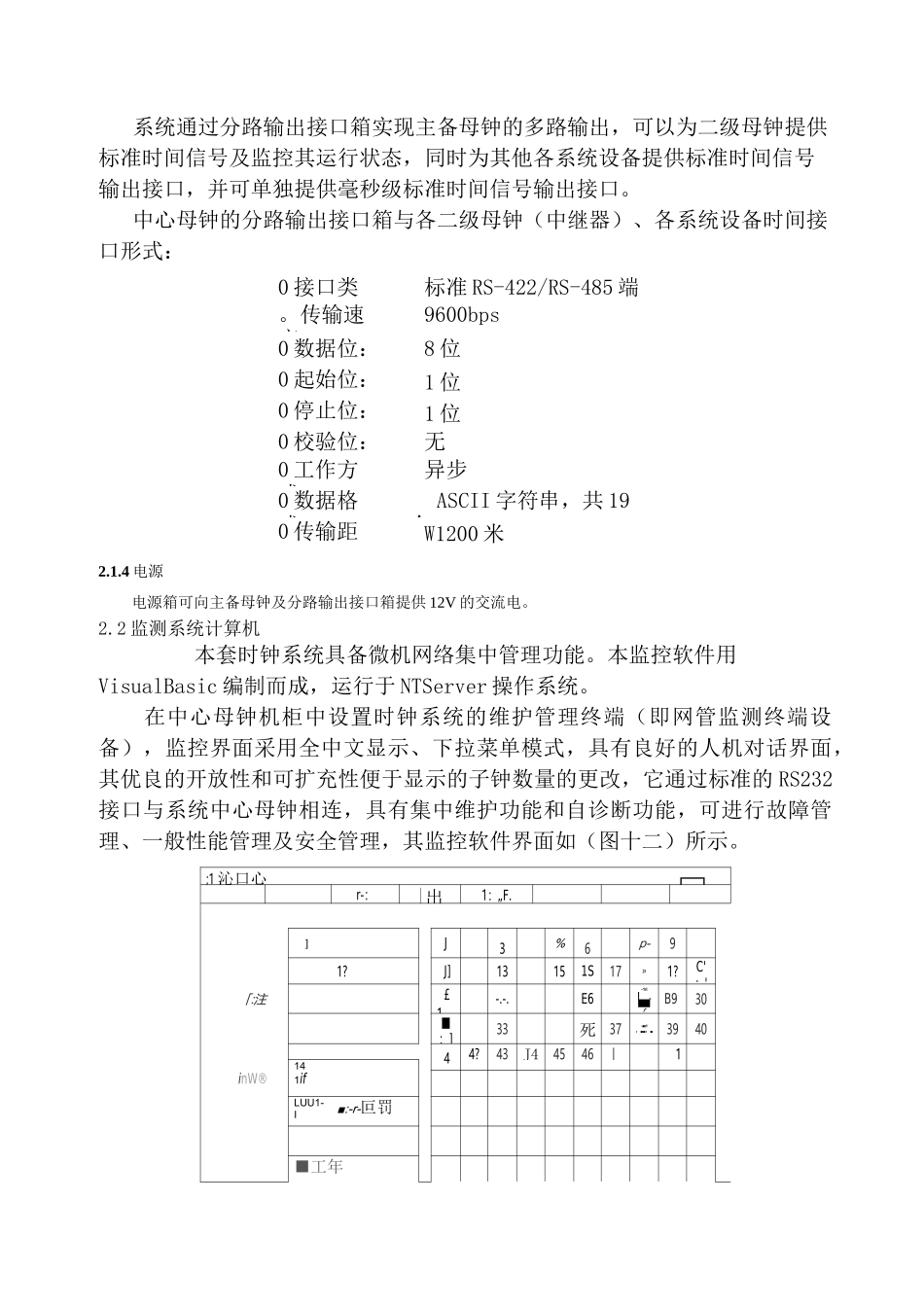

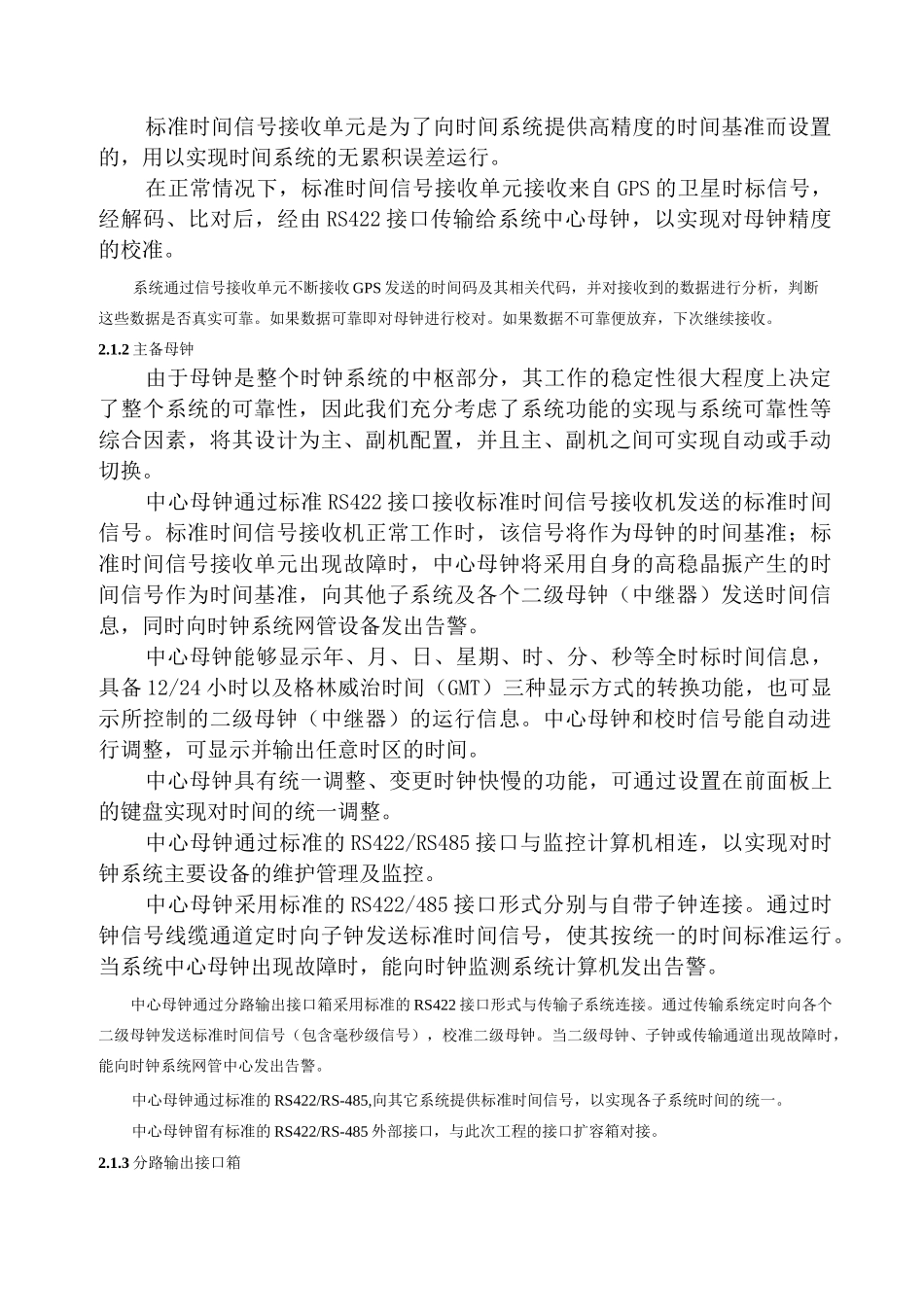

时钟系统技术方案烟台北极星高基时间同步技术有限公司2012 年 3 月第一部分:时钟系统技术方案一、时钟系统概述1.1 概述根据办公楼的实际情况,特制定如下施工设计方案:时钟系统主要由 GPS 接收装置、中心母钟、二级母钟(中继器)、全功能数字显示子钟、、传输通道和监测系统计算机组成。系统中心母钟设在中心机房内,其他楼各设备间设置二级母钟,在各有关场所安装全功能数字显示子钟。系统中心母钟接收来自 GPS 的标准时间信号,通过传输通道传给二级母钟,由二级母钟按标准时间信号指挥子钟统一显示时间;系统中心母钟还通过传输系统将标准时间信号直接传给各个子钟,为楼宇工作人员提供统一的标准时间二、时钟系统功能根据本工程对时钟系统的要求,时钟系统的功能规格如下:时钟系统由 GPS 校时接收装置(含防雷保护器)、中心母钟、扩容接口箱、二级母钟、数字式子钟、监控终端(也称监测系统计算机)及传输通道构成。其主要功能为:o 显示统一的标准时间信息。o 向其它需要统一时间的系统及通信各子系统网管终端提供标准时间信息。2.1 中心母钟系统中心母钟设置在控制中心设备室内,主要功能是作为基础主时钟,自动接收 GPS 的标准时间信号,将自身的精度校准,并分配精确时间信号给子钟,二级母钟和其它需要标准时间的设备,并且通过监控计算机对时钟系统的主要设备进行监控。中心母钟主要由以下几部分组成:0 标准时间信号接收单元0 主备母钟(信号处理单元)。分路输出接口箱0 电源中心母钟外观示意图见(附图)2.1.1 标准时间信号接收单元标准时间信号接收单元是为了向时间系统提供高精度的时间基准而设置的,用以实现时间系统的无累积误差运行。在正常情况下,标准时间信号接收单元接收来自 GPS 的卫星时标信号,经解码、比对后,经由 RS422 接口传输给系统中心母钟,以实现对母钟精度的校准。系统通过信号接收单元不断接收 GPS 发送的时间码及其相关代码,并对接收到的数据进行分析,判断这些数据是否真实可靠。如果数据可靠即对母钟进行校对。如果数据不可靠便放弃,下次继续接收。2.1.2 主备母钟由于母钟是整个时钟系统的中枢部分,其工作的稳定性很大程度上决定了整个系统的可靠性,因此我们充分考虑了系统功能的实现与系统可靠性等综合因素,将其设计为主、副机配置,并且主、副机之间可实现自动或手动切换。中心母钟通过标准 RS422 接口接收标准时间信号接收机发送的标准时间信号。标准时间信号接...
