水环真空泵检修工艺规程VIP专享

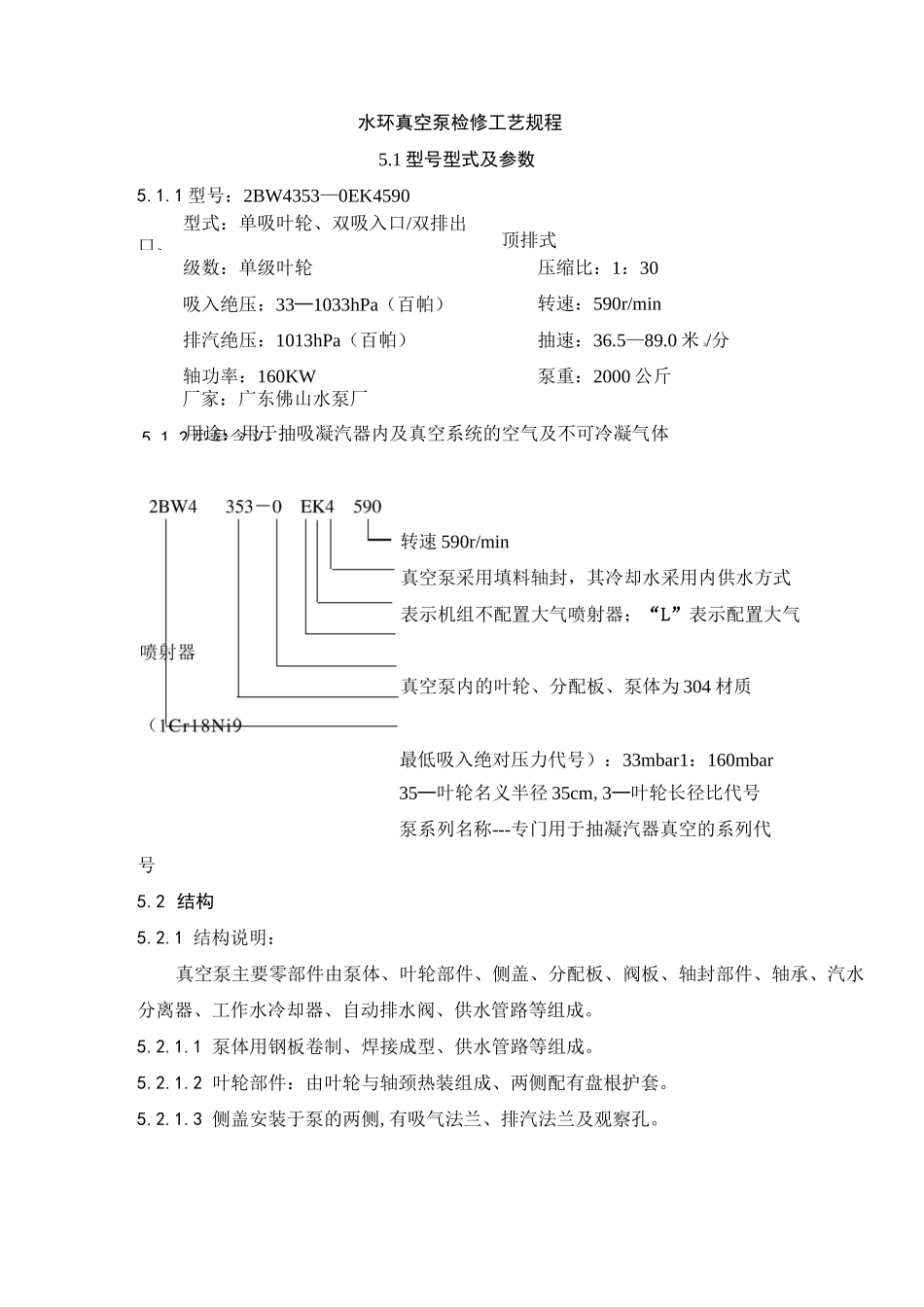

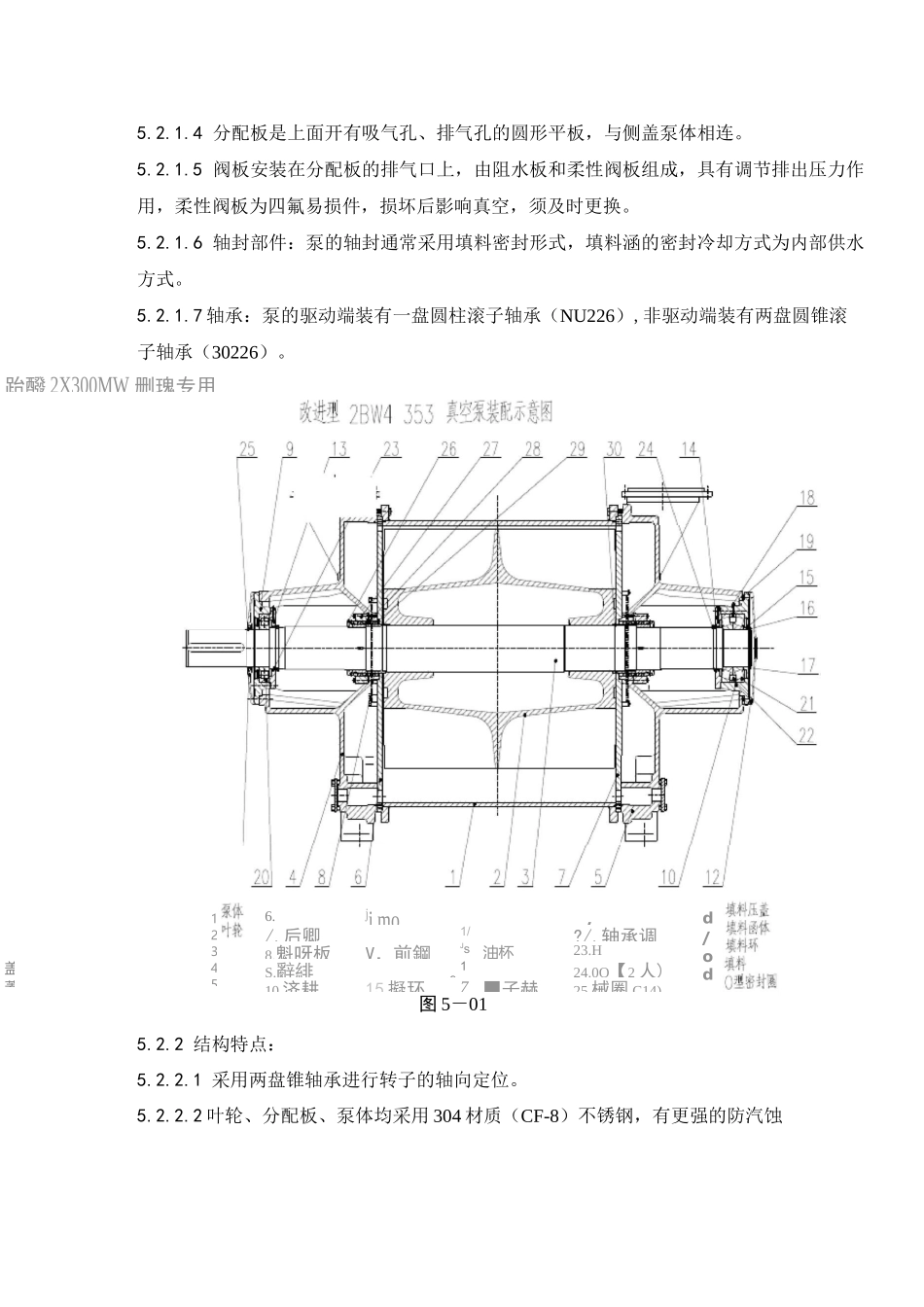

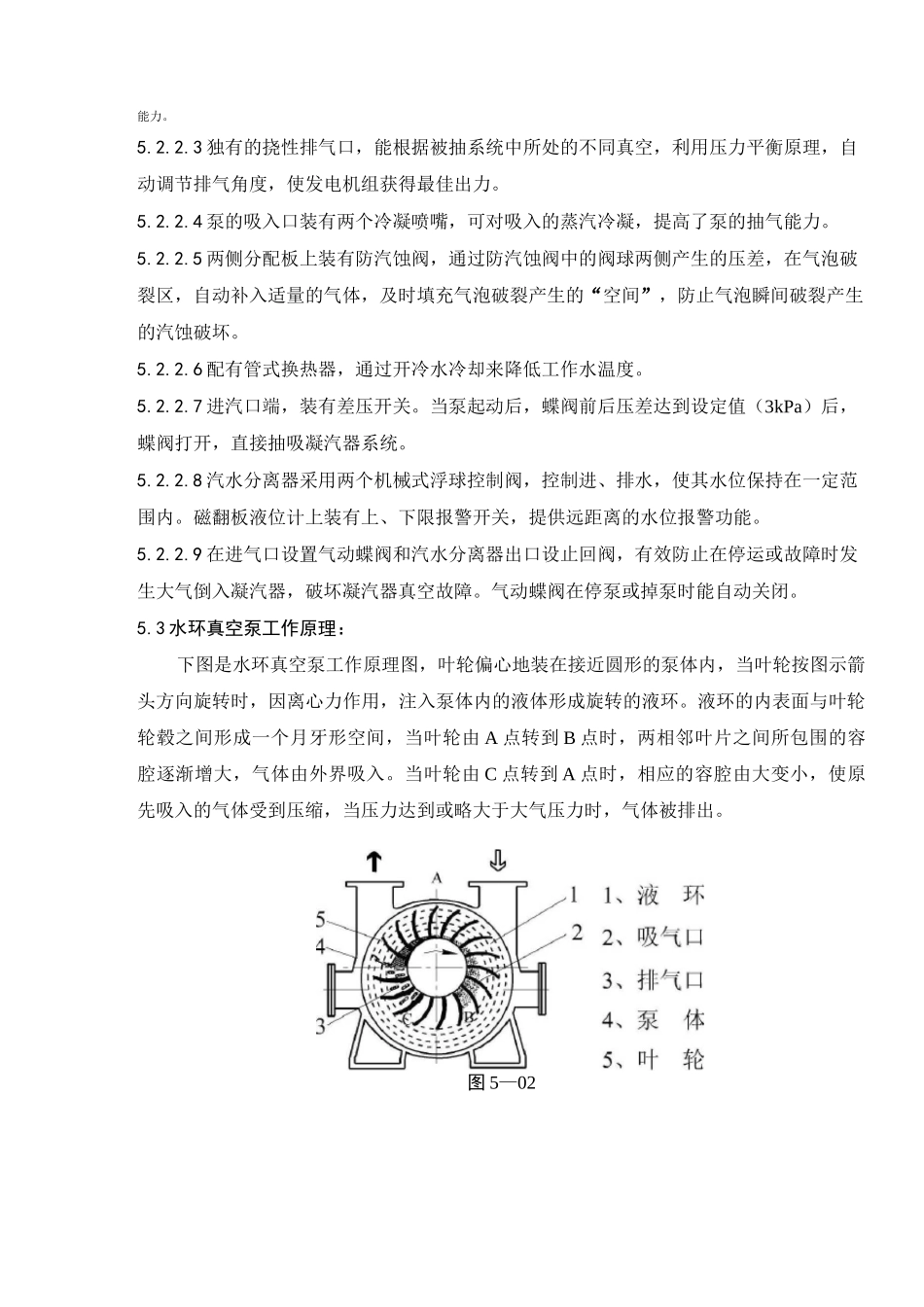

水环真空泵检修工艺规程5.1 型号型式及参数5.1.1 型号：2BW4353—0EK4590型式：单吸叶轮、双吸入口/双排出口、顶排式级数：单级叶轮压缩比：1：30吸入绝压：33—1033hPa（百帕）转速：590r/min排汽绝压：1013hPa（百帕）抽速：36.5—89.0 米 3/分轴功率：160KW泵重：2000 公斤厂家：广东佛山水泵厂用途：用于抽吸凝汽器内及真空系统的空气及不可冷凝气体转速 590r/min真空泵采用填料轴封，其冷却水采用内供水方式表示机组不配置大气喷射器；“L”表示配置大气真空泵内的叶轮、分配板、泵体为 304 材质最低吸入绝对压力代号）：33mbar1：160mbar35—叶轮名义半径 35cm,3—叶轮长径比代号泵系列名称---专门用于抽凝汽器真空的系列代号5.2 结构5.2.1 结构说明：真空泵主要零部件由泵体、叶轮部件、侧盖、分配板、阀板、轴封部件、轴承、汽水分离器、工作水冷却器、自动排水阀、供水管路等组成。5.2.1.1 泵体用钢板卷制、焊接成型、供水管路等组成。5.2.1.2 叶轮部件：由叶轮与轴颈热装组成、两侧配有盘根护套。5.2.1.3 侧盖安装于泵的两侧,有吸气法兰、排汽法兰及观察孔。5.1.2 型号含义：跆醱 2X300MW 删瑰专用i/»4rf:!111"f\V123456.ji.mo*：麴棗/.后卿1/r?/.轴承调8.魁呀板V，前鋼Js.油杯23.HS.辭緋1924.0O【2 人)10 济耕15 擬环7 ■子赫25.械圈 C14)5.2.1.4 分配板是上面开有吸气孔、排气孔的圆形平板，与侧盖泵体相连。5.2.1.5 阀板安装在分配板的排气口上，由阻水板和柔性阀板组成，具有调节排出压力作用，柔性阀板为四氟易损件，损坏后影响真空，须及时更换。5.2.1.6 轴封部件：泵的轴封通常采用填料密封形式，填料涵的密封冷却方式为内部供水方式。5.2.1.7 轴承：泵的驱动端装有一盘圆柱滚子轴承（NU226）,非驱动端装有两盘圆锥滚子轴承（30226）。图 5－015.2.2 结构特点：5.2.2.1 采用两盘锥轴承进行转子的轴向定位。5.2.2.2 叶轮、分配板、泵体均采用 304 材质（CF-8）不锈钢，有更强的防汽蚀盖蓋d/od丄能力。5.2.2.3 独有的挠性排气口，能根据被抽系统中所处的不同真空，利用压力平衡原理，自动调节排气角度，使发电机组获得最佳出力。5.2.2.4 泵的吸入口装有两个冷凝喷嘴，可对吸入的蒸汽冷凝，提高了泵的抽气能力。5.2.2.5 两侧分配板上装有防汽蚀阀，通过防汽蚀阀中的阀球两侧产生的压差，在气泡破裂区，自动补入适量的气体，及时填充气泡破裂产生的“空间”，防止气泡瞬间破裂产生的汽蚀破坏。5....
