20m空心板梁预制方案

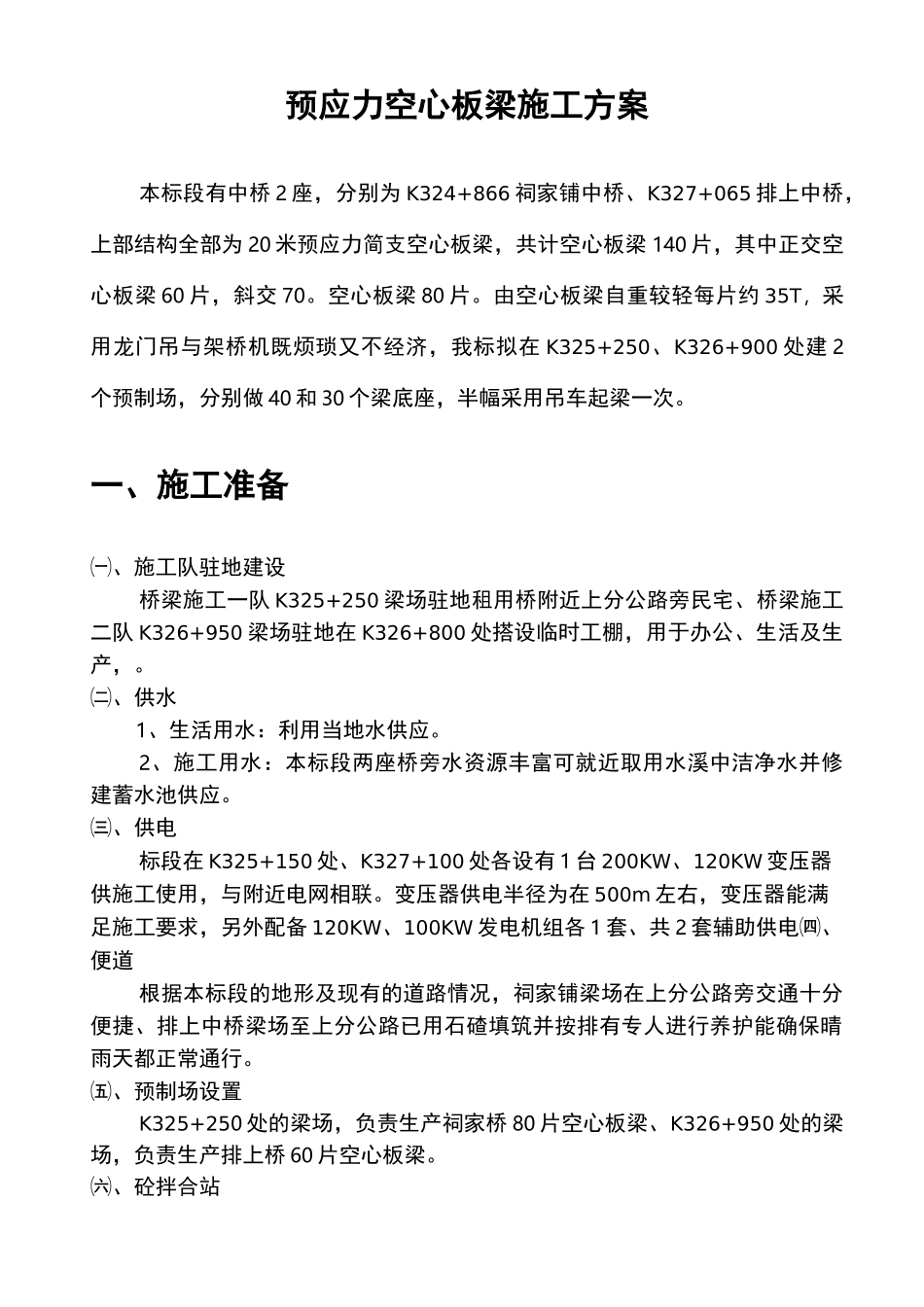

预应力空心板梁施工方案本标段有中桥 2 座，分别为 K324+866 祠家铺中桥、K327+065 排上中桥，上部结构全部为 20 米预应力简支空心板梁，共计空心板梁 140 片，其中正交空心板梁 60 片，斜交 70。空心板梁 80 片。由空心板梁自重较轻每片约 35T，采用龙门吊与架桥机既烦琐又不经济，我标拟在 K325+250、K326+900 处建 2个预制场，分别做 40 和 30 个梁底座，半幅采用吊车起梁一次。一、施工准备㈠、施工队驻地建设桥梁施工一队 K325+250 梁场驻地租用桥附近上分公路旁民宅、桥梁施工二队 K326+950 梁场驻地在 K326+800 处搭设临时工棚，用于办公、生活及生产，。㈡、供水1、生活用水：利用当地水供应。2、施工用水：本标段两座桥旁水资源丰富可就近取用水溪中洁净水并修建蓄水池供应。㈢、供电标段在 K325+150 处、K327+100 处各设有 1 台 200KW、120KW 变压器供施工使用，与附近电网相联。变压器供电半径为在 500m 左右，变压器能满足施工要求，另外配备 120KW、100KW 发电机组各 1 套、共 2 套辅助供电㈣、便道根据本标段的地形及现有的道路情况，祠家铺梁场在上分公路旁交通十分便捷、排上中桥梁场至上分公路已用石碴填筑并按排有专人进行养护能确保晴雨天都正常通行。㈤、预制场设置K325+250 处的梁场，负责生产祠家桥 80 片空心板梁、K326+950 处的梁场，负责生产排上桥 60 片空心板梁。㈥、砼拌合站K325+250 处的梁场由 K325+150 处拌和站负责供应砼,K326+950 处的梁场由 K327+000处拌和站负责供应砼。二、空心板梁制作的计划部署与台帐管理1.空心板梁制作的梁号编排都不同，所以梁板预制工作存在一些困难，为杜绝差错便于施工部署、统一管理，对空心板梁采取统一的编号方式，各片梁具体编号格式如下：x 孔 XX#梁XX#梁表示该片梁处于相应跨前进方向从左至右的第几片2. 空心板梁的生产顺序安排空心板梁的生产应严格按照项目部的总体生产计划进行，并由技术部主要负责细化制订生产计划。细化后的生产计划编排由技术员根据项目部的施工进度合理布置，并交工程师审核，经确认无误后，由技术员下发施工负责人及质检员。施工负责人应按照施工计划单的生产顺序组织施工，并由质检员负责监督，一旦发现有误应当立即停止施工，并报告技术部处理。3. 生产台帐管理空心板梁生产的各环节中各项工序检查资料及签证必须完整齐全，并及时报项目部存档。每片空心板梁在脱模后应在空心板梁端部同侧...
