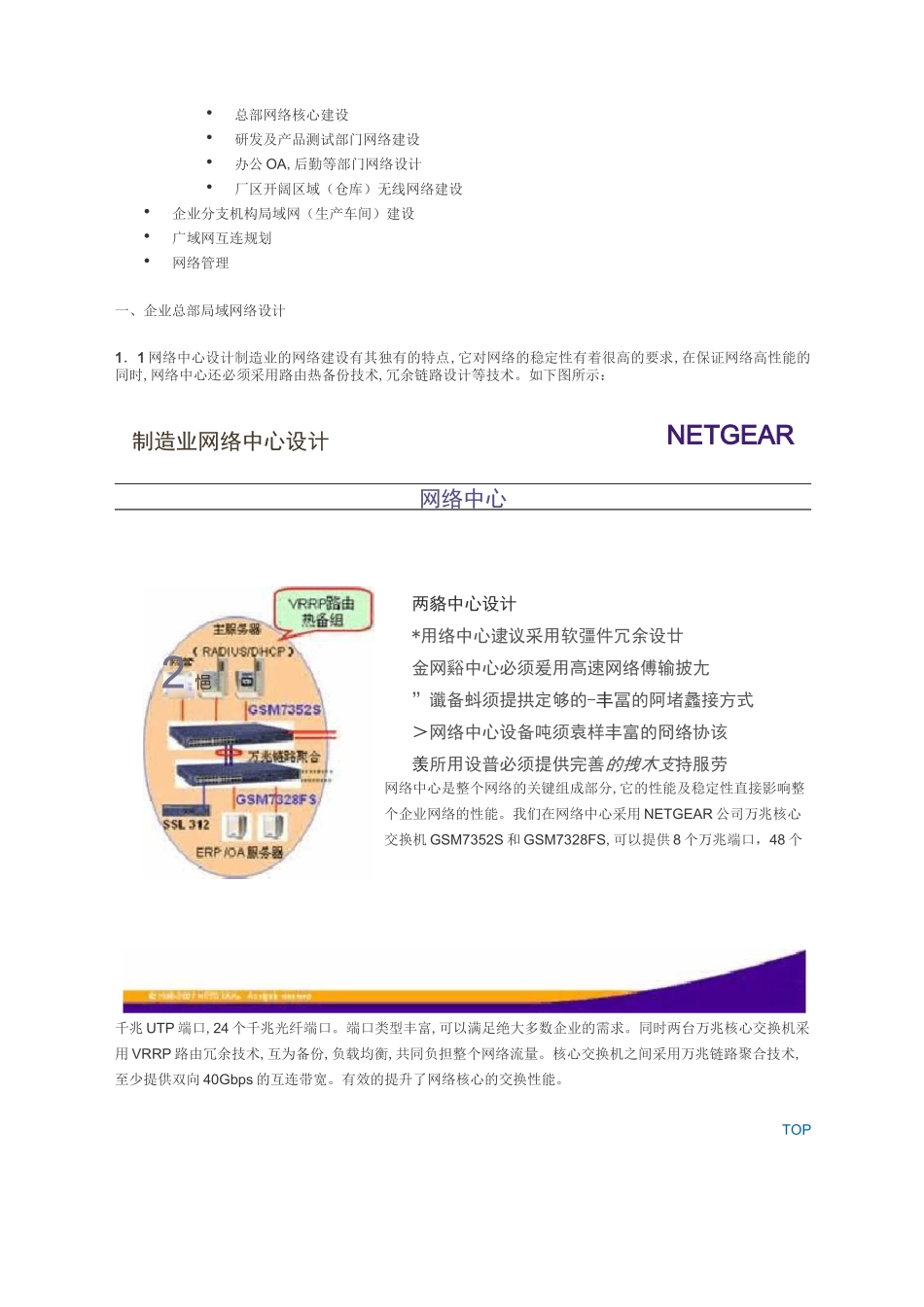

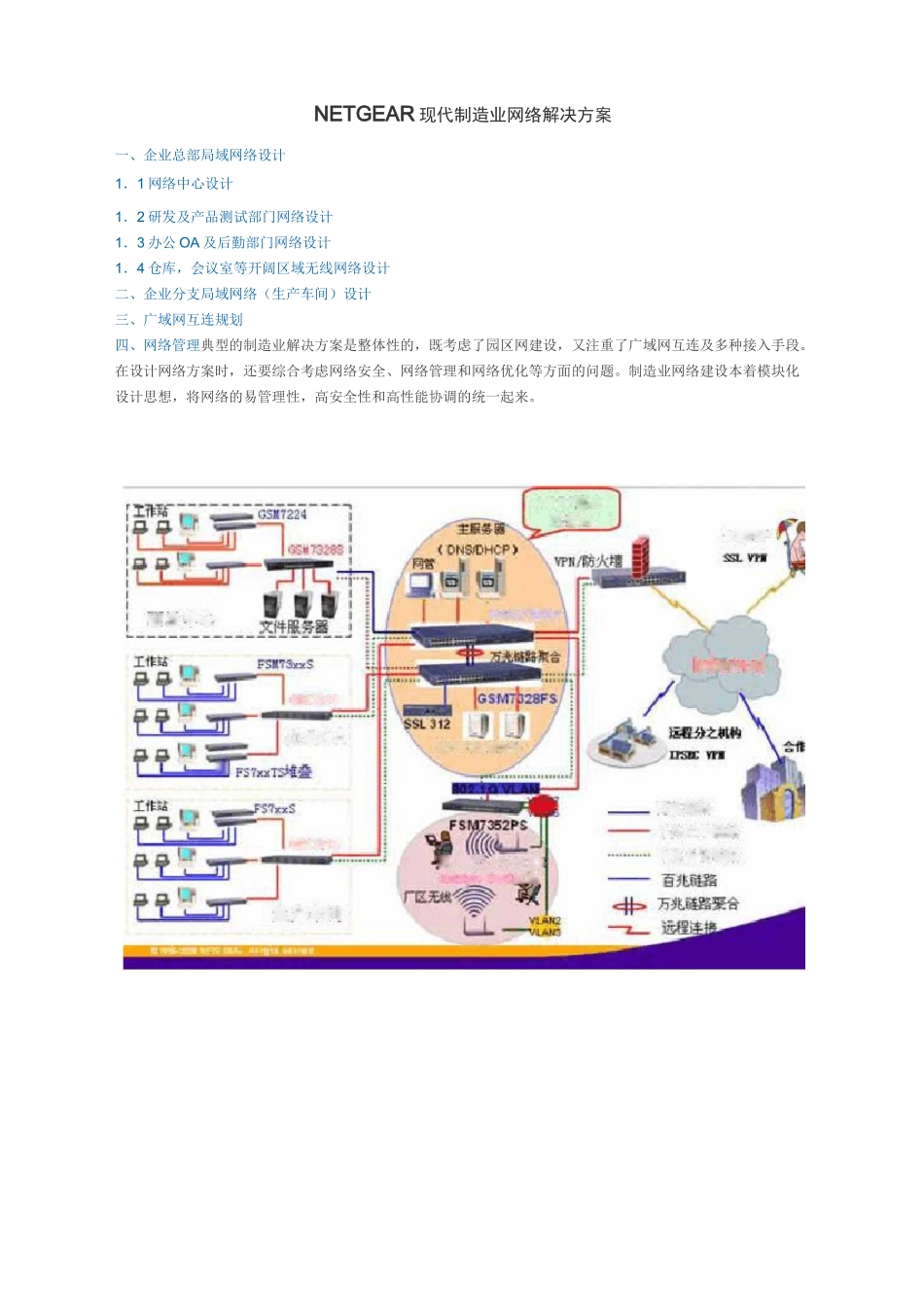

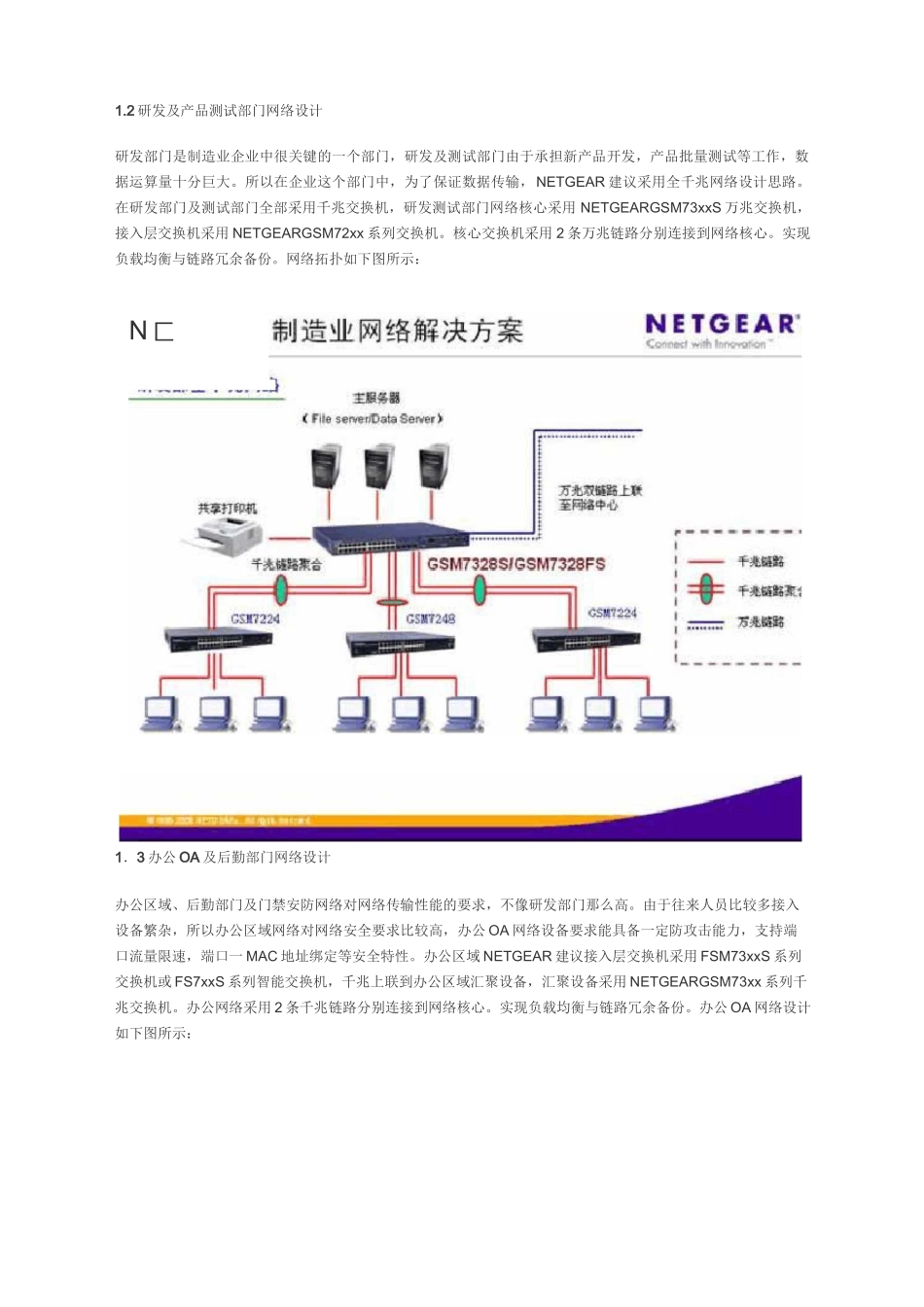

NETGEAR 现代制造业网络解决方案一、企业总部局域网络设计1．1 网络中心设计1．2 研发及产品测试部门网络设计1．3 办公 OA 及后勤部门网络设计1．4 仓库，会议室等开阔区域无线网络设计二、企业分支局域网络（生产车间）设计三、广域网互连规划四、网络管理典型的制造业解决方案是整体性的，既考虑了园区网建设，又注重了广域网互连及多种接入手段。在设计网络方案时，还要综合考虑网络安全、网络管理和网络优化等方面的问题。制造业网络建设本着模块化设计思想，将网络的易管理性，高安全性和高性能协调的统一起来。NETGEAR 制造业网络解决方案NETGEArCcrinKtwithkvrmroton"企业总部局域网建设体 nt 用尸|GSM7352WS 中心InternetGSH7312办公OAERP/OA 握磬制G3M7212生产车间YRFT曙曲万WI千却吐干毬腿刊漓孝 暫WAG302ffluBjiK?$^TMA;1|•总部网络核心建设•研发及产品测试部门网络建设•办公 OA,后勤等部门网络设计•厂区开阔区域（仓库）无线网络建设•企业分支机构局域网（生产车间）建设•广域网互连规划•网络管理一、企业总部局域网络设计1．1 网络中心设计制造业的网络建设有其独有的特点,它对网络的稳定性有着很高的要求,在保证网络高性能的同时,网络中心还必须采用路由热备份技术,冗余链路设计等技术。如下图所示：制造业网络中心设计NETGEAR网络中心两貉中心设计*用络中心逮议采用软彊件冗余设廿金网谿中心必须爰用高速网络傅输披尢”谶备蚪须提拱定够的-丰冨的阿堵蠡接方式＞网络中心设备吨须袁样丰富的冏络协该羡所用设普必须提供完善的拽木支持服劳网络中心是整个网络的关键组成部分,它的性能及稳定性直接影响整个企业网络的性能。我们在网络中心采用 NETGEAR 公司万兆核心交换机 GSM7352S 和 GSM7328FS,可以提供 8 个万兆端口，48 个千兆 UTP 端口,24 个千兆光纤端口。端口类型丰富,可以满足绝大多数企业的需求。同时两台万兆核心交换机采用 VRRP 路由冗余技术,互为备份,负载均衡,共同负担整个网络流量。核心交换机之间采用万兆链路聚合技术,至少提供双向 40Gbps 的互连带宽。有效的提升了网络核心的交换性能。TOP2 悒1.2 研发及产品测试部门网络设计研发部门是制造业企业中很关键的一个部门，研发及测试部门由于承担新产品开发，产品批量测试等工作，数据运算量十分巨大。所以在企业这个部门中，为了保证数据传输，NETGEAR 建议采用全千兆网络设计思路。在研发部门及测试部门全部采用千兆交换机，研...
