溢洪道设计实例

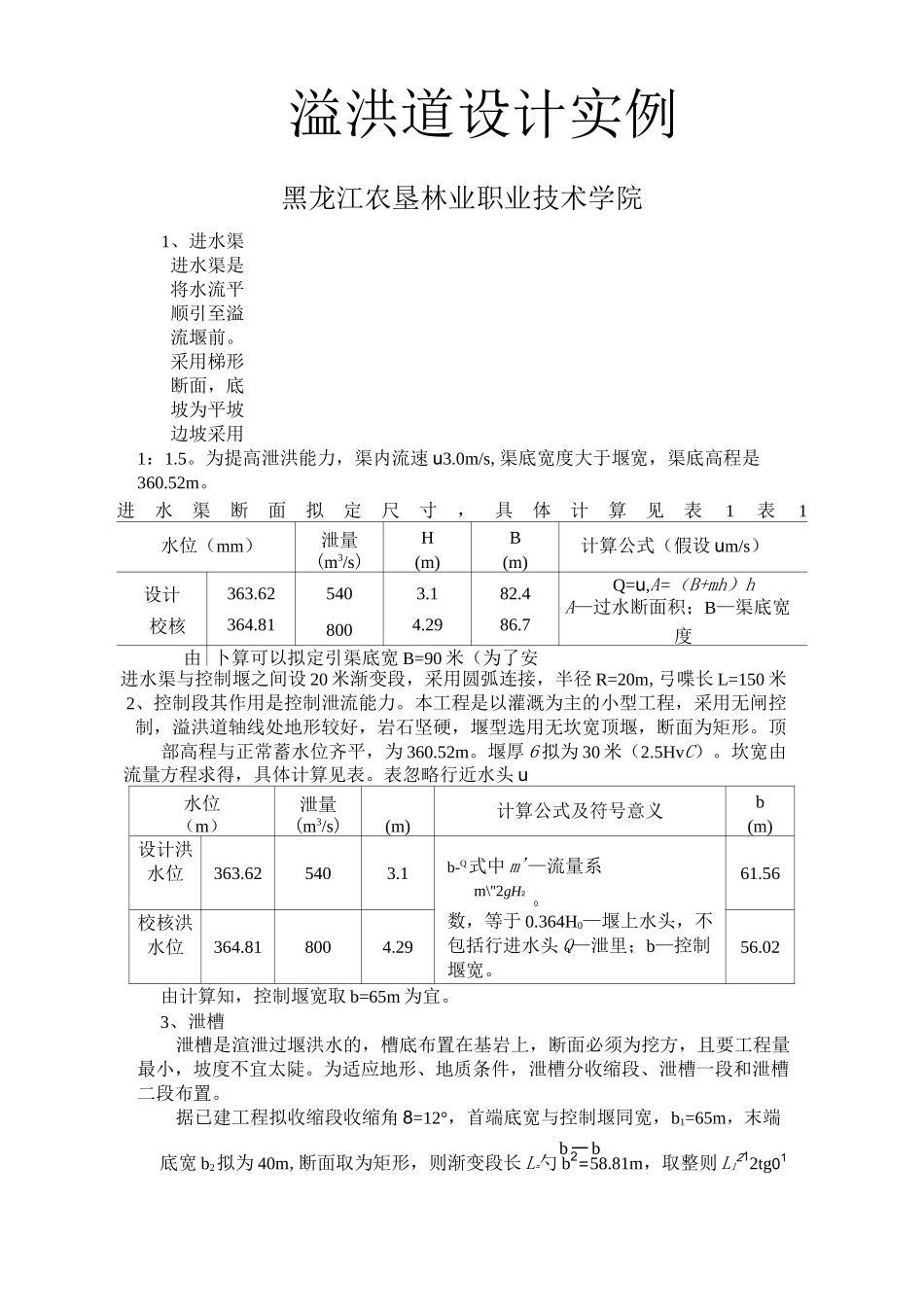

溢洪道设计实例黑龙江农垦林业职业技术学院1、进水渠进水渠是将水流平顺引至溢流堰前。采用梯形断面，底坡为平坡边坡采用1：1.5。为提高泄洪能力，渠内流速 u3.0m/s,渠底宽度大于堰宽，渠底高程是360.52m。进水渠断面拟定尺寸，具体计算见表1表1水位（mm）泄量(m3/s)H(m)B(m)计算公式（假设 um/s）设计363.625403.182.4Q=u,A=（B+mh）hA—过水断面积；B—渠底宽校核364.818004.2986.7度由 卜算可以拟定引渠底宽 B=90 米（为了安进水渠与控制堰之间设 20 米渐变段，采用圆弧连接，半径 R=20m,弓喋长 L=150 米2、控制段其作用是控制泄流能力。本工程是以灌溉为主的小型工程，采用无闸控制，溢洪道轴线处地形较好，岩石坚硬，堰型选用无坎宽顶堰，断面为矩形。顶部高程与正常蓄水位齐平，为 360.52m。堰厚 6 拟为 30 米（2.5HvC）。坎宽由流量方程求得，具体计算见表。表忽略行近水头 u水位（m）泄量(m3/s)(m)计算公式及符号意义b(m)设计洪水位363.625403.1b-Q式中 m'—流量系m\''2gH20数，等于 0.364H0—堰上水头，不包括行进水头 Q—泄里；b—控制堰宽。61.56校核洪水位364.818004.2956.02由计算知，控制堰宽取 b=65m 为宜。3、泄槽泄槽是渲泄过堰洪水的，槽底布置在基岩上，断面必须为挖方，且要工程量最小，坡度不宜太陡。为适应地形、地质条件，泄槽分收缩段、泄槽一段和泄槽二段布置。据已建工程拟收缩段收缩角 8=12°，首端底宽与控制堰同宽，b1=65m，末端b 一 b底宽 b2拟为 40m,断面取为矩形，则渐变段长 L=勺 b2=58.81m，取整则 L1212tg01为 60m，底坡 i=丄。50au2h.=Q丿2g；hf=U2=U2n21；R=A；c2r4x R3式中，hj—局部水头损失，米；匚—局部水头损失系数；g-重力加速度（m/s2）;a——动能系数，一般为 1.0；R——水力半径，米；x—湿周，米；m'无坎宽顶坎的流量系数；H0包括行近流速水头的坎采用试算法，联立公式 h=H0,H=（—.）3 可求得，具体计算见表 1。omb<2gS表计算情况泄量 QHoh假设 u试算u设计水位 363.625402.992.782.02.06校核水位 364.818003.893.622.32.32由计算表中流速 知，均小于满足要求。泄槽一段上接收缩段，下接泄槽二段，拟断面为矩形，宽 b=40m，长 L2为 540m，底坡 i=丄。200泄槽二段断面为宽 40m 的矩形，长 L 为 80m，底坡 i=1。384、出口消能溢洪道出口段为冲沟，岩石比较坚硬，离大坝较远，采用挑流消能，水流冲刷不会危及大坝安全。5、尾水渠其作用是将消能...
