东南大学考研电路2024魔鬼集训营模考二

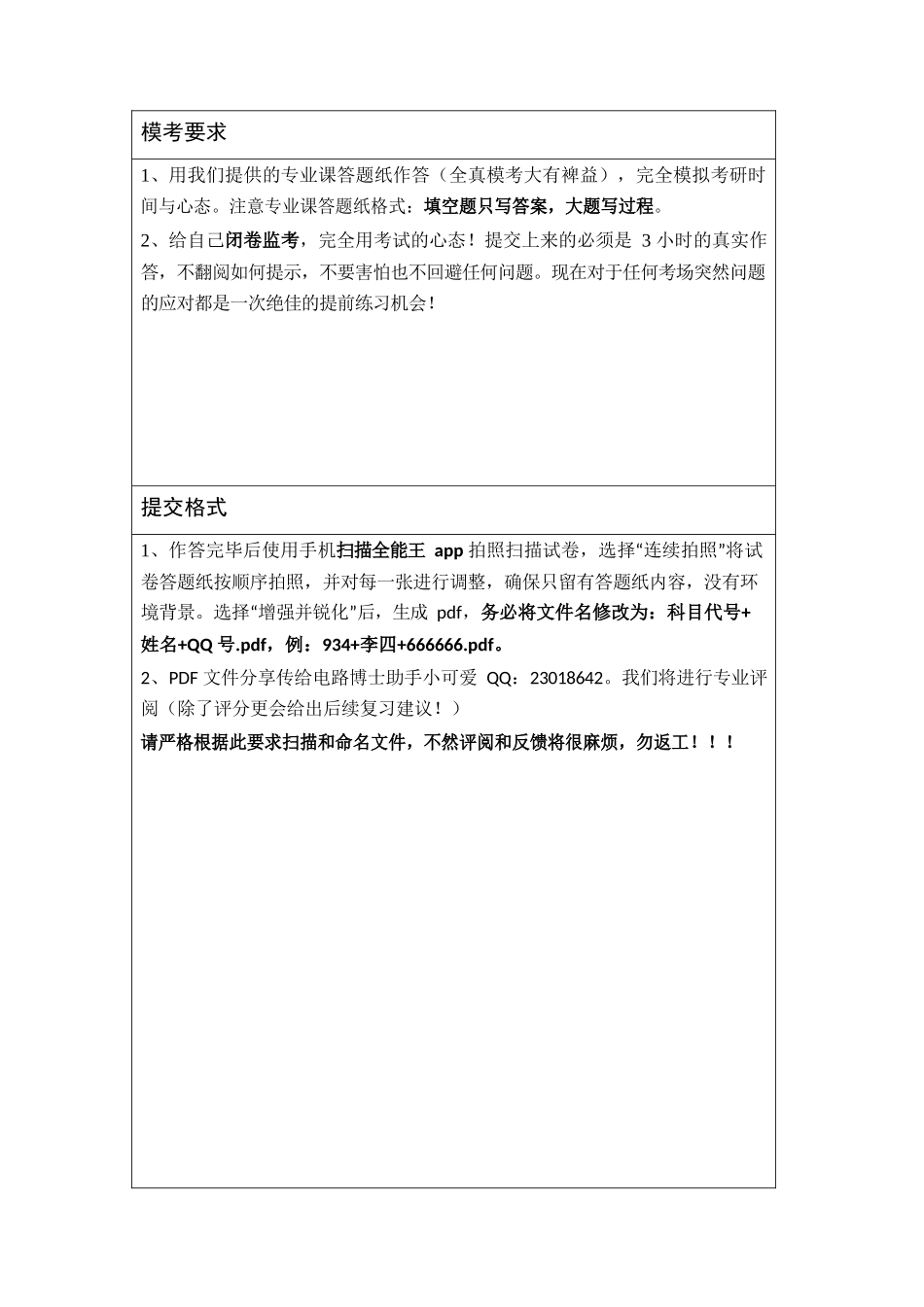

模考要求1、用我们提供的专业课答题纸作答（全真模考大有裨益），完全模拟考研时间与心态。注意专业课答题纸格式：填空题只写答案，大题写过程。2、给自己闭卷监考，完全用考试的心态！提交上来的必须是 3 小时的真实作答，不翻阅如何提示，不要害怕也不回避任何问题。现在对于任何考场突然问题的应对都是一次绝佳的提前练习机会！提交格式1、作答完毕后使用手机扫描全能王 app 拍照扫描试卷，选择“连续拍照”将试卷答题纸按顺序拍照，并对每一张进行调整，确保只留有答题纸内容，没有环境背景。选择“增强并锐化”后，生成 pdf，务必将文件名修改为：科目代号+ 姓名+QQ 号.pdf，例：934+李四+666666.pdf。2、PDF 文件分享传给电路博士助手小可爱 QQ：23018642。我们将进行专业评阅（除了评分更会给出后续复习建议！）请严格根据此要求扫描和命名文件，不然评阅和反馈将很麻烦，勿返工！！！东南大学考研电路魔鬼集训营模拟考试Ⅱ 【电路博士团队】科目代码：934 + 964 + 954 科目名称： 电路 满分： 150 分 本试卷共分为两部分，第一部分为填空题，共 5 题，计 30 分，第二部分为计算题，共 6 题，计 120 分。注意：①仔细阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试卷纸或者草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！2、3、（ 934 做） 如图所示电路，已知图(a)中， R  20  ， L  0.2H ，电感无初始储能，已知电压源 uR (t)的波形如图(b)所示，试求响应 i(t)= 。（ 954 、 964 做） 如图所示电路，已知 u(t)  1 eat V ， L  1 H ， R  1  ，电感无初始储能，则响应 uR (t) 。4、（934 做）对于右图所示电路，给定周期信号 e(t)如左图所示，已知 Em，4R  37.5  ， L  1 H ，C  100 F ，基波频率  100rad / s ，求三次谐波作用 330下的输出电压 u0 (t) 有效值为 。（ 954 、 964 做） 如图所示电路，已知 u(t)  100  200 2 cos(100t  30 ) V，求电路消耗的平均功率为 。5、（ 934 、 964 做） 如图所示电路，已知 u2 (t)  0.5 2 cos(t  60 ) V ，i2 (t) 2 cos(t  30) A ，则 i1 (t) = 。（ 954 做） 图示电路中，已知非线性电阻的伏安关系特性为 U  2I 2 (I  0)，求直...
