ISO 4126 安全阀的-般要

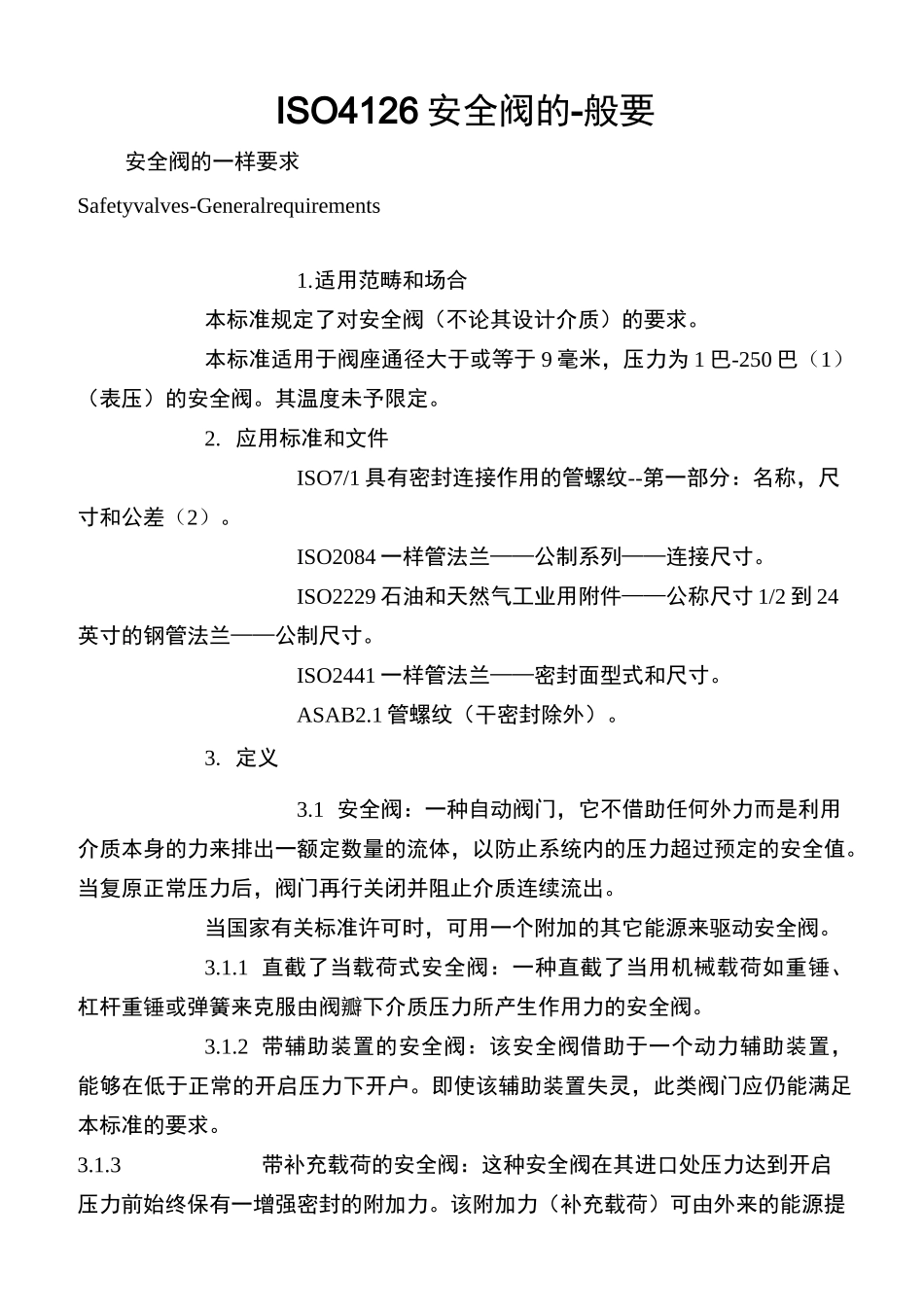

ISO 4126 安全阀的-般要_第1页
1/12
ISO 4126 安全阀的-般要_第2页
2/12
ISO 4126 安全阀的-般要_第3页
3/12
ISO4126 安全阀的-般要安全阀的一样要求Safetyvalves-Generalrequirements1.适用范畴和场合本标准规定了对安全阀(不论其设计介质)的要求。本标准适用于阀座通径大于或等于 9 毫米,压力为 1 巴-250 巴(1)(表压)的安全阀。其温度未予限定。2. 应用标准和文件ISO7/1 具有密封连接作用的管螺纹--第一部分:名称,尺寸和公差(2)。ISO2084 一样管法兰——公制系列——连接尺寸。ISO2229 石油和天然气工业用附件——公称尺寸 1/2 到 24英寸的钢管法兰——公制尺寸。ISO2441 一样管法兰——密封面型式和尺寸。ASAB2.1 管螺纹(干密封除外)。3. 定义3.1 安全阀:一种自动阀门,它不借助任何外力而是利用介质本身的力来排出一额定数量的流体,以防止系统内的压力超过预定的安全值。当复原正常压力后,阀门再行关闭并阻止介质连续流出。当国家有关标准许可时,可用一个附加的其它能源来驱动安全阀。3.1.1 直截了当载荷式安全阀:一种直截了当用机械载荷如重锤、杠杆重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀。3.1.2 带辅助装置的安全阀:该安全阀借助于一个动力辅助装置,能够在低于正常的开启压力下开户。即使该辅助装置失灵,此类阀门应仍能满足本标准的要求。3.1.3带补充载荷的安全阀:这种安全阀在其进口处压力达到开启压力前始终保有一增强密封的附加力。该附加力(补充载荷)可由外来的能源提供,而在安全阀达到开启压力时应可靠地开释。其大小应是如此设定的:即假定该附加力未开释时,安全阀仍能在进口处压力不超过国家法规规定的开启压力百分数的前提下达到额定排量。3.1.4 先导作用式安全阀:一种依靠从导阀排出的介质来戏动和操纵的安全阀。该导阀本身应是符合本标准要求的直截了当载荷式安全阀。3.2 压力3.2.1 整定压力:指安全阀在运行条件下开始开启的预定压力它是在阀的进口处测得的表压。大该压力时,使阀瓣开启的力与使阀瓣保持在阀座上的力平稳。3.2.2 超过压力:指超过安全阀整定的压力所增加的压力,通常用整定压力的百分数来表示。3.2.3 回座压力:指阀瓣重新与阀座接触,亦即开启高度变为零时进口处的静压值。3.2.4 冷态试验差压力:安全阀在试验台上调整到开始开启时进口处的静压力,该压力包含了关于背压力和温度等运行条件的修正量。3.2.5 排放压力(额定排量压力)整定压力加超过压力。注:排放压力的界限需服从国家标准的要求。3.2.6 排放背压力:是介质通过安全阀流入排放系统...
