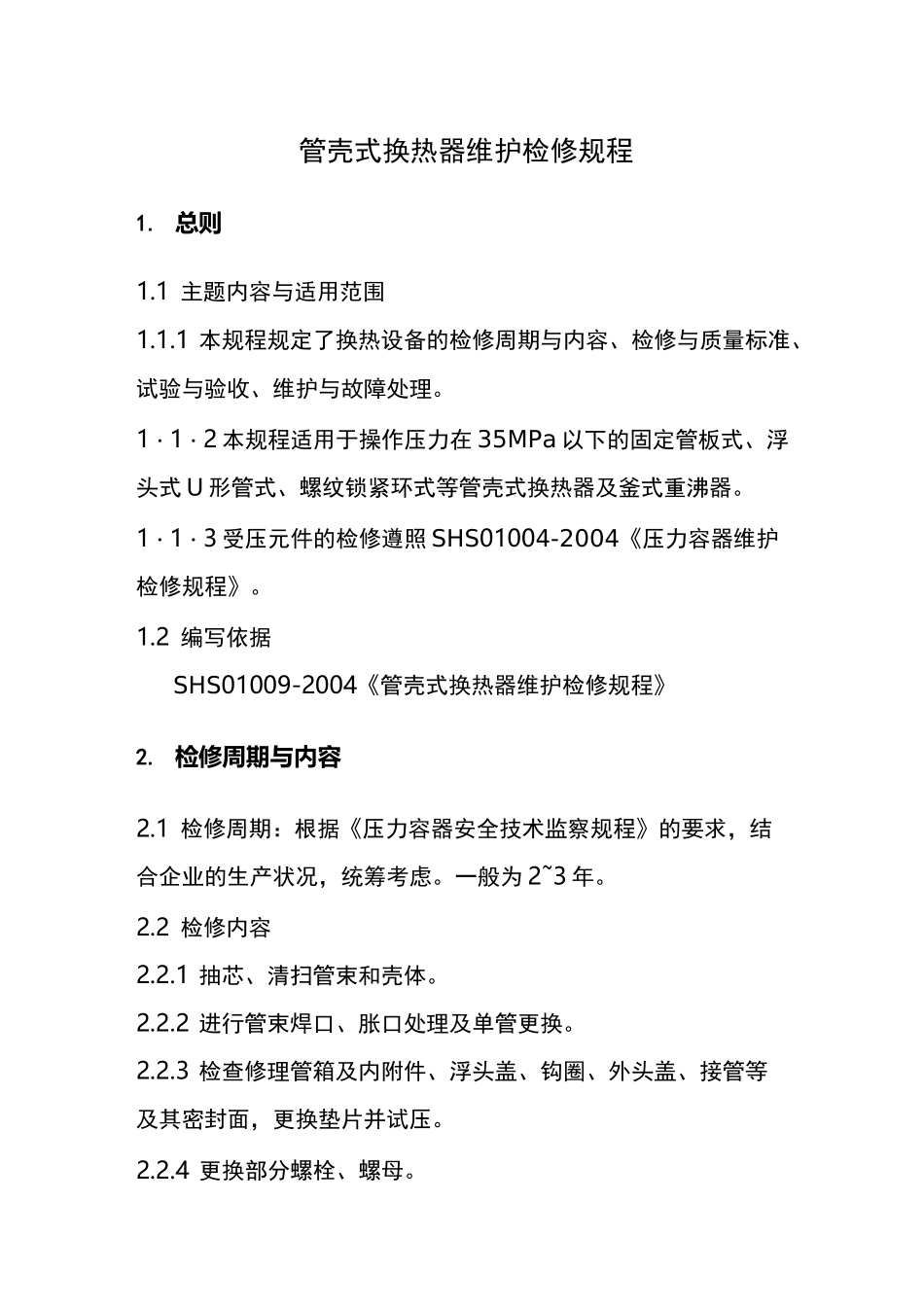

管壳式换热器维护检修规程1. 总则1.1 主题内容与适用范围1.1.1 本规程规定了换热设备的检修周期与内容、检修与质量标准、试验与验收、维护与故障处理。1・1・2 本规程适用于操作压力在 35MPa 以下的固定管板式、浮头式 U 形管式、螺纹锁紧环式等管壳式换热器及釜式重沸器。1・1・3 受压元件的检修遵照 SHS01004-2004《压力容器维护检修规程》。1.2 编写依据SHS01009-2004《管壳式换热器维护检修规程》2. 检修周期与内容2.1 检修周期：根据《压力容器安全技术监察规程》的要求，结合企业的生产状况，统筹考虑。一般为 2~3 年。2.2 检修内容2.2.1 抽芯、清扫管束和壳体。2.2.2 进行管束焊口、胀口处理及单管更换。2.2.3 检查修理管箱及内附件、浮头盖、钩圈、外头盖、接管等及其密封面，更换垫片并试压。2.2.4 更换部分螺栓、螺母。2.2.5 壳体保温修补及防腐。2.2.6 更换管束或壳体。3. 检修与质量标准3.1 检修前准备3.1.1 掌握运行情况，备齐必要的图纸资料。3.1.2 准备好必要的检修工具及试验胎具、卡具等。3.1.3 内部介质置换清扫干净，符合安全检修条件。3.2 检查内容3.2.1 宏观检查壳体、管束及构件腐蚀、裂纹、变形等。必要时采用表面检测及涡流检测抽查。3.2.2 检查防腐层有无老化、脱落。3.2.3 检查衬里腐蚀、鼓包、褶折和裂纹。3.2.4 检查密封面、密封垫。3.2.5 检查紧固件的损伤情况。对高压螺栓、螺母应逐个清洗检查，必要时应进行无损探伤。3.2.6 检查基础有无下沉、倾斜、破损、裂纹，及其他地脚螺栓、垫铁等有无松动、损坏。3.3检修与质量标准3.3.1 在换热器管束抽芯、装芯、运输和吊装作业中，不得用裸露的钢丝绳直接捆绑。移动和起吊管束时，应将管束放置在专用的支承结构上，以避免损伤换热管。3.3.2 管束内、外表面结垢应清理干净。3.3.3 管箱、浮头有隔板时，其垫片应整体加工，不得有影响密封的缺陷。3.3.4 管束堵漏，在同一管程内，堵管数一般不超过其总数的 10%在工艺指标允许范围内，可以适当增加堵管数。3.3.5 所用零部件应符合有关技术要求，具有材质合格证。3.3.6 更换换热管。3.3.6.1 管子表面应无裂纹、折叠、重皮等缺陷。3・3・6・2 管子需拼接时,同一根换热管,最多只准一道焊口（U形管可以有两道焊口）。最短管长不得小于 300mm,而 U 形管弯管段至少 50mm。长直管段内不得有拼接焊缝，对口错边量应不超过管壁厚的 15%，且不大于 0.5mm。3.3.6.3 管子与管板采用胀接...
