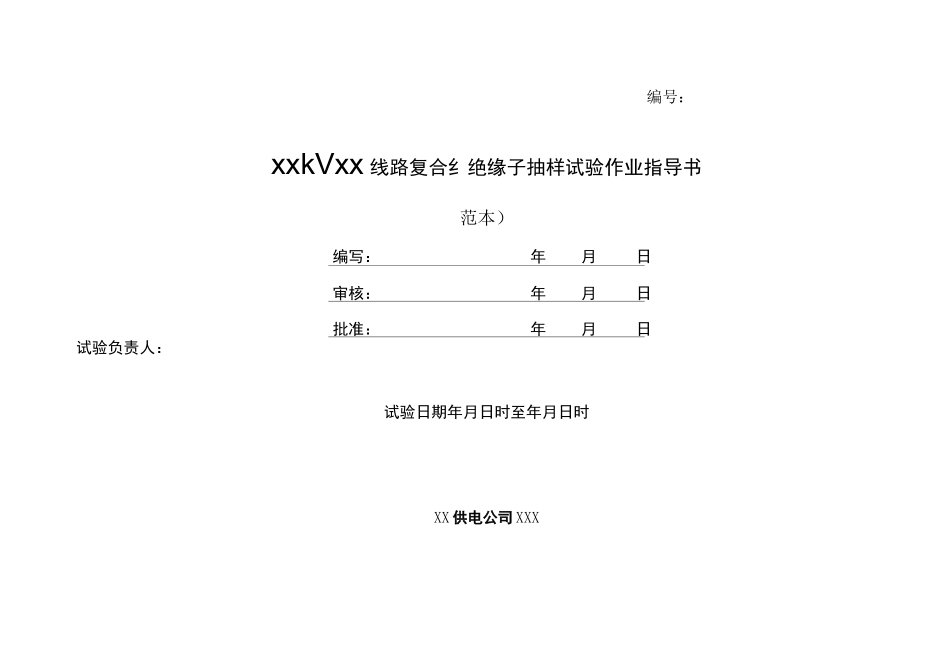

线路复合绝缘子抽样试验作业指导书

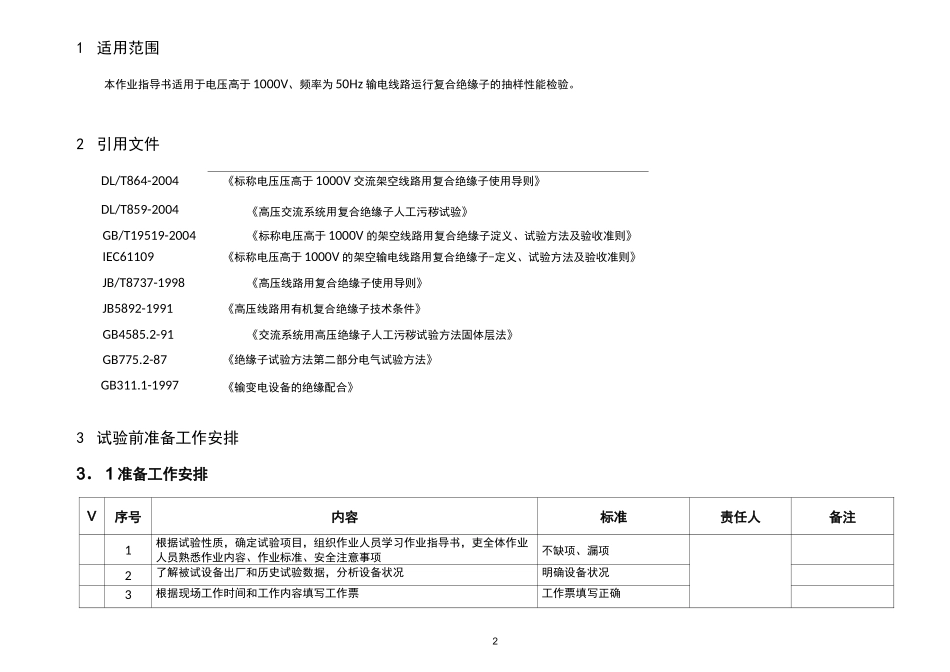

编号：xxkVxx 线路复合纟绝缘子抽样试验作业指导书范本）编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时XX 供电公司 XXX21 适用范围本作业指导书适用于电压高于 1000V、频率为 50Hz 输电线路运行复合绝缘子的抽样性能检验。2 引用文件DL/T864-2004《标称电压压高于 1000V 交流架空线路用复合绝缘子使用导则》DL/T859-2004《高压交流系统用复合绝缘子人工污秽试验》GB/T19519-2004《标称电压高于 1000V 的架空线路用复合绝缘子淀义、试验方法及验收准则》IEC61109《标称电压高于 1000V 的架空输电线路用复合绝缘子-定义、试验方法及验收准则》JB/T8737-1998《高压线路用复合绝缘子使用导则》JB5892-1991《高压线路用有机复合绝缘子技术条件》GB4585.2-91《交流系统用高压绝缘子人工污秽试验方法固体层法》GB775.2-87《绝缘子试验方法第二部分电气试验方法》GB311.1-1997《输变电设备的绝缘配合》3 试验前准备工作安排3．1 准备工作安排V序号内容标准责任人备注1根据试验性质，确定试验项目，组织作业人员学习作业指导书，吏全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项2了解被试设备出厂和历史试验数据，分析设备状况明确设备状况3根据现场工作时间和工作内容填写工作票工作票填写正确34准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内仪器良好4I 期内试验用仪器仪表，斤用仪器仪表良好，有校验要求的仪表应在校验周I 仪器良好3・2 人员要求寸序号内容责任人备注1现场作业人员应身体健康、精神状态良好2具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果3熟悉现场安全作业要求，并经《安规》考试合格3．3 仪器仪表和工具V序号名称型号及编号单位数量备注1加热装置（水槽）台1容量足够试品完全浸入2水银温度计只多个150°C3拉力试验成套装置台1500kN4工频污秽试验成套装置台1100kV5限流水阻只16交流分压品或静电电压表台17调压器台148过流保护的操作箱台10-380V9计时器台110油箱个11温、湿度计只112人工污秽试验室台113冲击电压发生器成套装置台114连接线、地线根若十3．4 危险点分析V序号内容1作业人员进入作业现场不穿绝缘鞋可能会发生人员伤害事故2作业人员进入作业现场可能会发生带电设备保持距离不够和感应电触电情况3试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电4进行...
