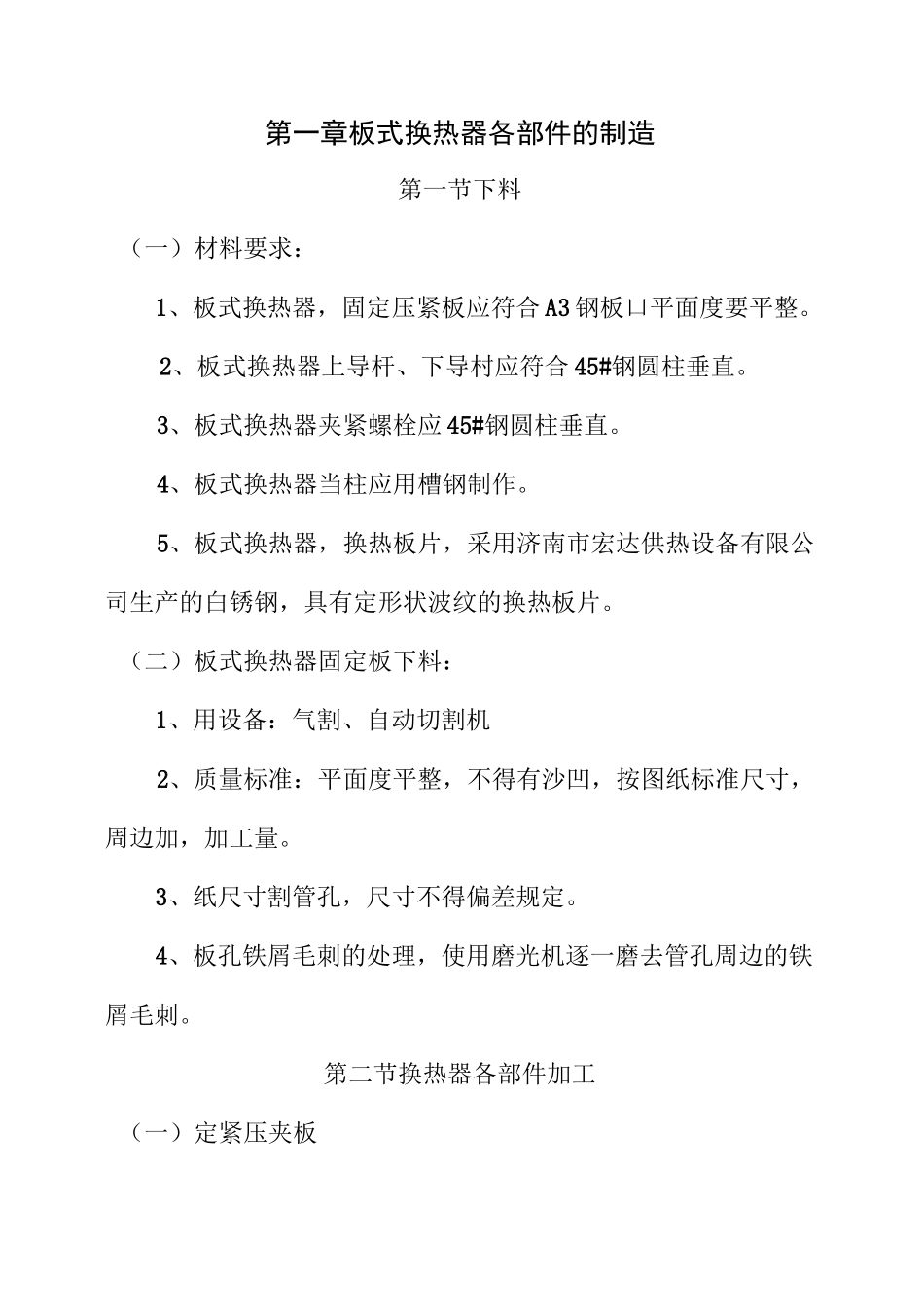

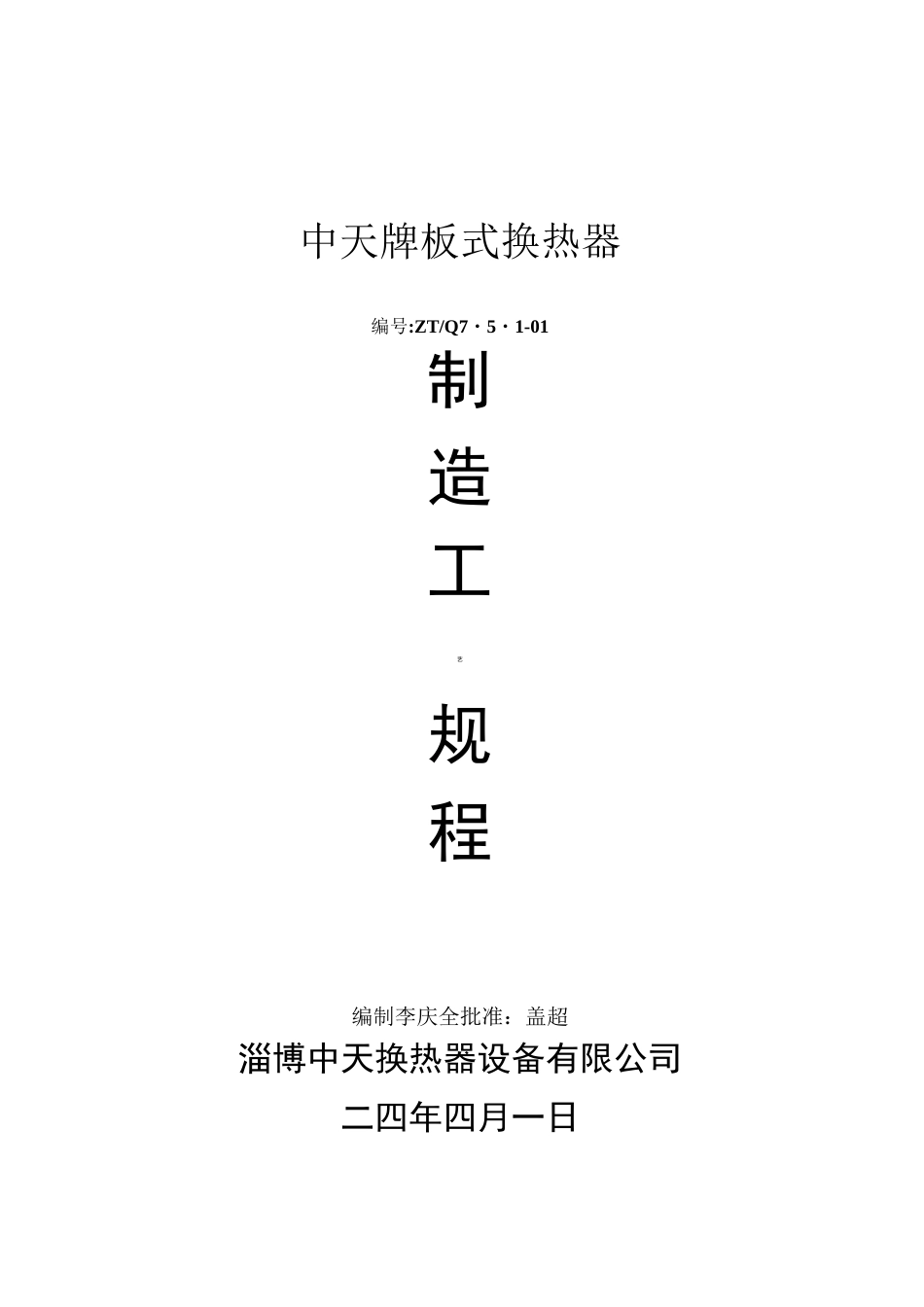

中天牌板式换热器编号:ZT/Q7・5・1-01制造工艺规程编制李庆全批准：盖超淄博中天换热器设备有限公司二四年四月一日第一章板式换热器各部件的制造第一节下料（一）材料要求：1、板式换热器，固定压紧板应符合 A3 钢板口平面度要平整。2、板式换热器上导杆、下导村应符合 45#钢圆柱垂直。3、板式换热器夹紧螺栓应 45#钢圆柱垂直。4、板式换热器当柱应用槽钢制作。5、板式换热器，换热板片，采用济南市宏达供热设备有限公司生产的白锈钢，具有定形状波纹的换热板片。（二）板式换热器固定板下料：1、用设备：气割、自动切割机2、质量标准：平面度平整，不得有沙凹，按图纸标准尺寸，周边加，加工量。3、纸尺寸割管孔，尺寸不得偏差规定。4、板孔铁屑毛刺的处理，使用磨光机逐一磨去管孔周边的铁屑毛刺。第二节换热器各部件加工（一）定紧压夹板1、周边用龙门铣床，铣加工平面。2、画线 Z35 钻床钻孔，前后板合并，同时加工夹紧孔、导杆孔，尺寸按图纸要求，质量不得超出允许偏差。3、器紧固板表面，用磨光机清平氧化铁刷防锈漆。（二）板式换热器上、下导杆加工1、换热器上、下导杆用车床加工，导杆尺寸按图纸要求加工，两端螺纹配加强螺帽。2、换热器上下导杆，中间凹面用牛头刨床加工，按图纸要求不得超出偏差规定。3、热器上、下导杆中间无螺纹处刷黑色漆。（三）板式换热器夹紧螺栓加工1、板式换热器夹紧螺栓，用圆钢 45#两端加工螺纹，配加强螺帽。2、板式换热器夹紧螺栓，中间无螺纹处刷黑色漆。（四）板式换热器支柱加工1、用槽钢，焊符板。2、按图纸要求，画线，加工上下孔。3、焊缝用磨光机磨平。4、换热器支柱清平面毛刺，刷防锈漆。（五）换热器固定压紧板底脚压板1、底脚压板，用普通钢，按图纸要求，刨加工，画线，钻孔用铣床开槽。2、边角用磨光机清边角。（六）固定压紧板、管、法兰、焊接1、在工作台板上，无缝管整入法兰盘内孔，垂直 90 度焊接2、换热器固定压紧板与管法兰，按图纸要求尺寸焊接。3、器压紧夹板与底角压板，按图纸要求尺寸焊接。4、换热器支柱与底角压板，按图纸要求尺寸焊接。5、换热器板片与橡胶条用 303 压紧。第二章换热器总成组装1、将换热器固定紧板前板放入油压机工作台安装上、下导杆扭紧螺帽。2、将换热器板片一片一片装入导杆。3、将压紧板后板对准导杆安装。4、用油压机压力，把换热器板片压紧，按图纸规定压力定形5、安装夹紧螺栓扭紧。6、安装换热器支架，上下对孔扭紧螺帽。7、换热器打压试...
