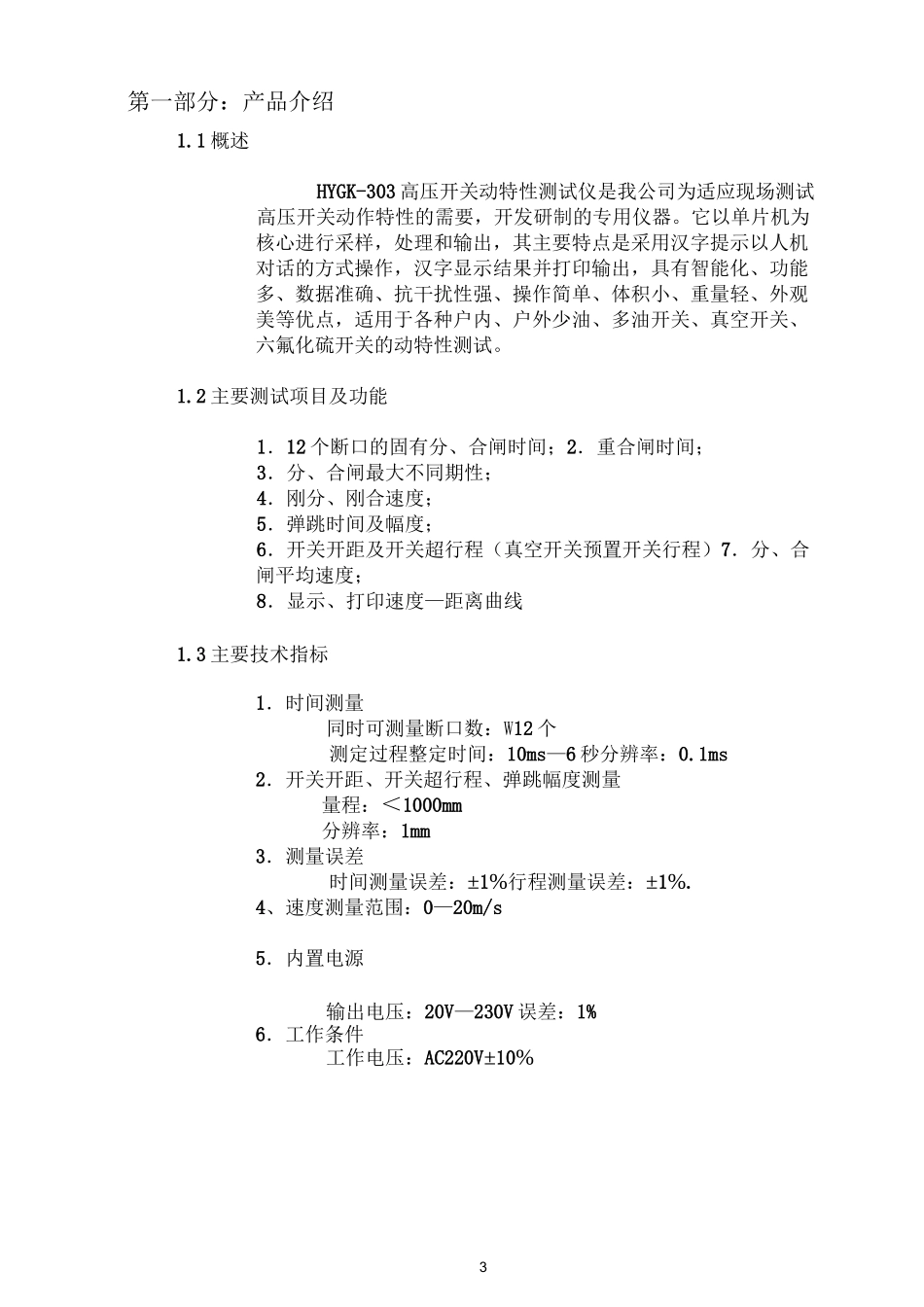

1目录第一部分：产品介绍1.1 产品概述1.2主要测试项目及功能1.3主要技术指标1.4术语定义第二部分：面板介绍2.1 面板布置图2.2时间测试端口2.3交流电源输入2.4直流电源操作2.5 采样尺介绍2.6 功能键介绍第三部分：仪器操作说明［开关类型选择］［测试项目选择］［预置试验时间项］［测试结果］［坐标图］［打印结果］［速度详细结果］［断口状态检查］［校正试验日期］［测试结果选择］2第四部分：开关接线案例4.1 接线操作方法4.2 油开关采样尺安装4.3 真空开关传感器安装及接线4.4 六氟化硫采样尺的安装第五部分：注意事项第六部分：产品清单3第一部分：产品介绍1.1 概述HYGK-303 高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。1.2 主要测试项目及功能1．12 个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：W12 个测定过程整定时间：10ms—6 秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：＜1000mm分辨率：1mm3．测量误差时间测量误差：±1%行程测量误差：±1%.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V 误差：1%6．工作条件工作电压：AC220V±10%4频率：50Hz功耗：W60w使用环境温度：0~40 弋使用环境湿度：W90%RH体积：400x350x200mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前 10ms 触头运动的平均速度（为油开关定义）。平均速度：开距除以时间等于平均速度。开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速度时得到此数据）。总行程：开关开距+开关超行程。第二部分：面板介绍合闸控制分闸控制公共端®•••••@合闸分闸采样内越发期越发HYGK-3O3高压开关动特性测试仪［ 背光调节］ （MC；鄂制 01000331 号电源选择警告外电源内堪源0...
