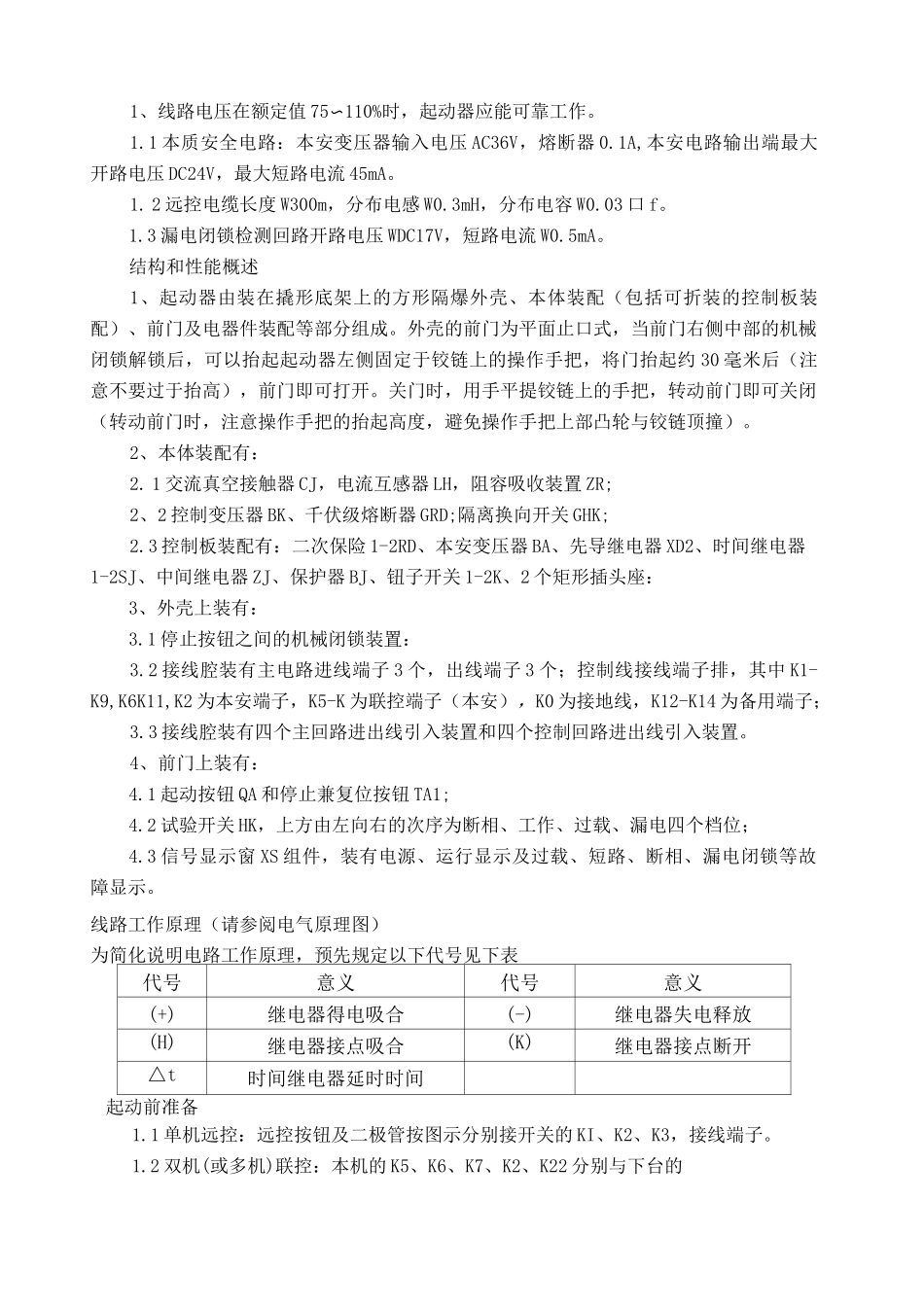

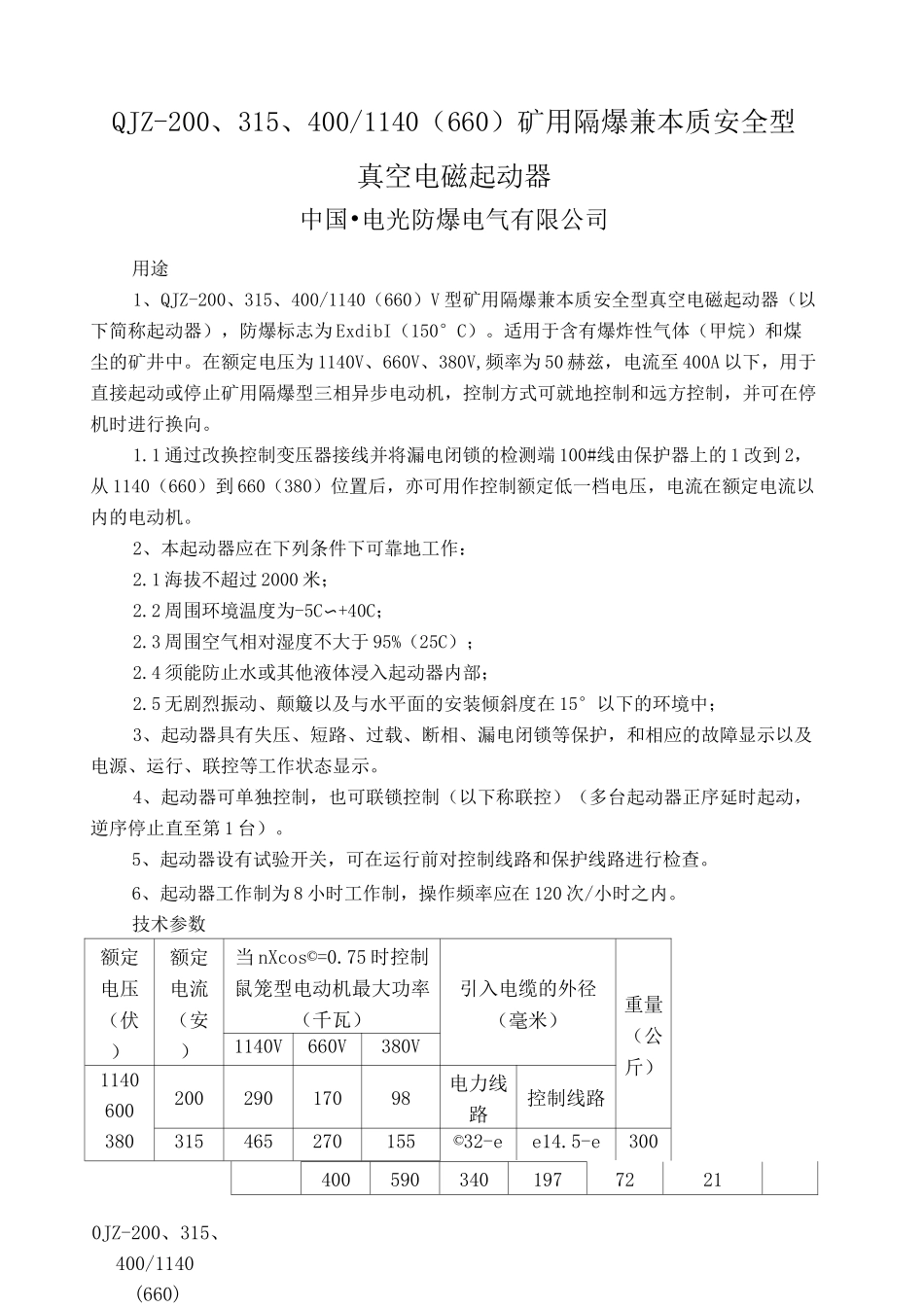

QJZ-200、315、400/1140（660）矿用隔爆兼本质安全型真空电磁起动器中国•电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V 型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为 ExdibI（150°C）。适用于含有爆炸性气体（甲烷）和煤尘的矿井中。在额定电压为 1140V、660V、380V,频率为 50 赫兹，电流至 400A 以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。1.1 通过改换控制变压器接线并将漏电闭锁的检测端 100#线由保护器上的 1 改到 2，从 1140（660）到 660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。2、本起动器应在下列条件下可靠地工作：2.1 海拔不超过 2000 米；2.2 周围环境温度为-5C〜+40C；2.3 周围空气相对湿度不大于 95%（25C）；2.4 须能防止水或其他液体浸入起动器内部；2.5 无剧烈振动、颠簸以及与水平面的安装倾斜度在 15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第 1 台）。5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。6、起动器工作制为 8 小时工作制，操作频率应在 120 次/小时之内。技术参数额定电压（伏）额定电流（安）当 nXcos©=0.75 时控制鼠笼型电动机最大功率（千瓦）引入电缆的外径（毫米）重量（公斤）1140V660V380V114060038020029017098电力线路控制线路315465270155©32-ee14.5-e30040059034019772210JZ-200、315、400/1140(660)1、线路电压在额定值 75〜110%时，起动器应能可靠工作。1.1 本质安全电路：本安变压器输入电压 AC36V，熔断器 0.1A,本安电路输出端最大开路电压 DC24V，最大短路电流 45mA。1. 2 远控电缆长度 W300m，分布电感 W0.3mH，分布电容 W0.03 口 f。1.3 漏电闭锁检测回路开路电压 WDC17V，短路电流 W0.5mA。结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。外壳的前门为平面止口式，当前门右侧中部的机械闭锁解锁后，可以抬起起动器左侧固定于铰链上的操作手把，将门抬起约 30 毫米后（注意不要过于抬高），前门即可打开。关门时，用手...
