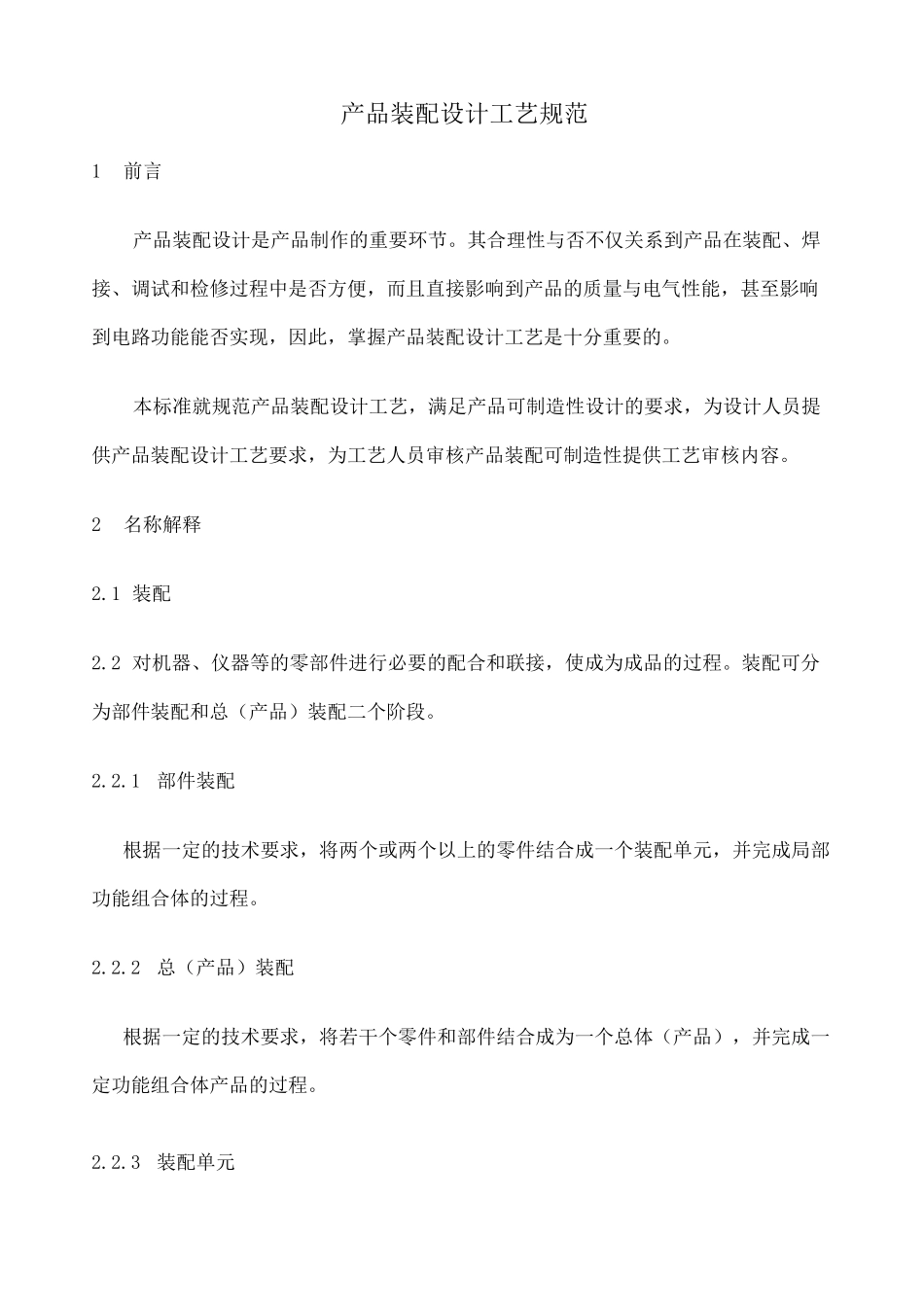

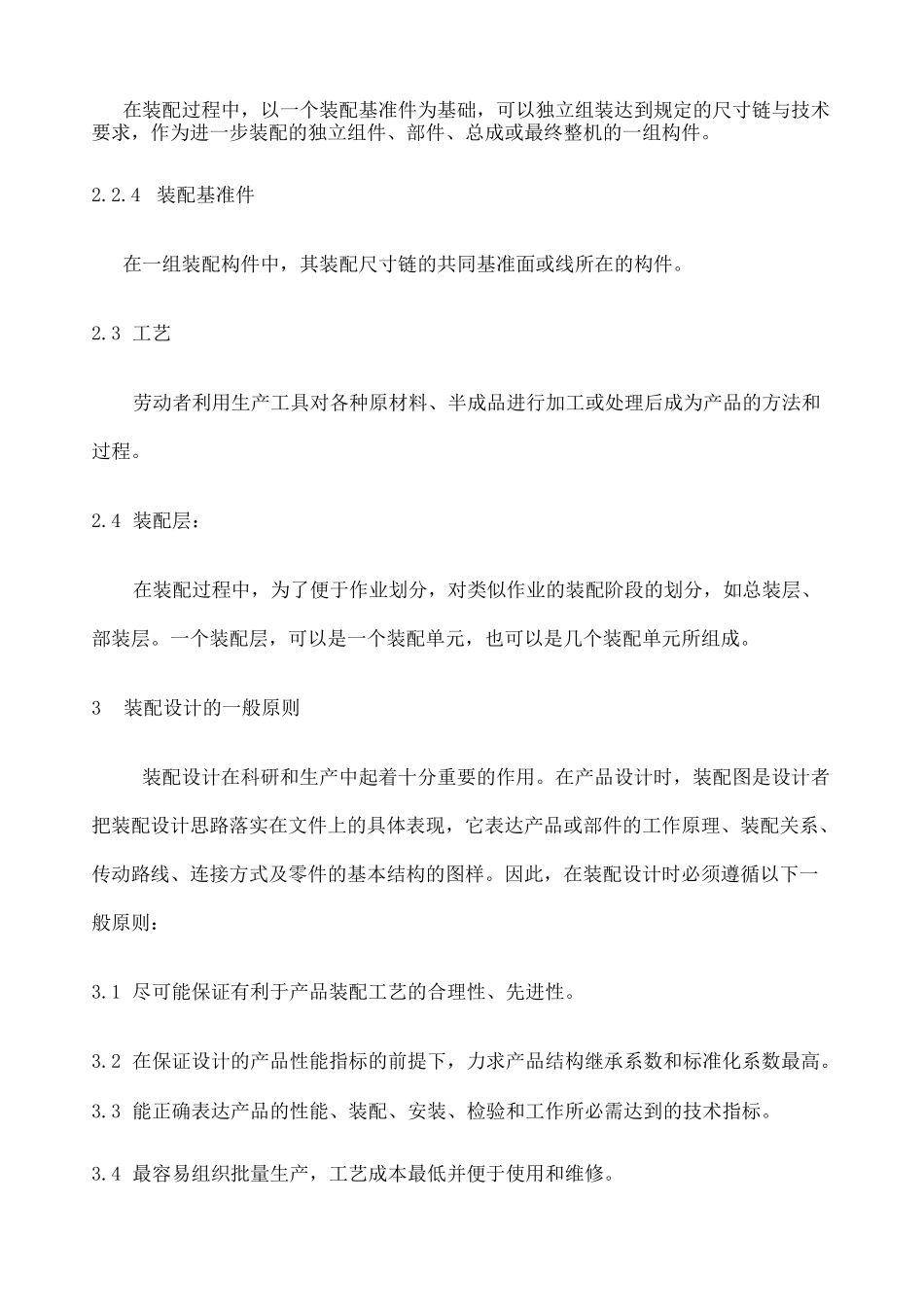

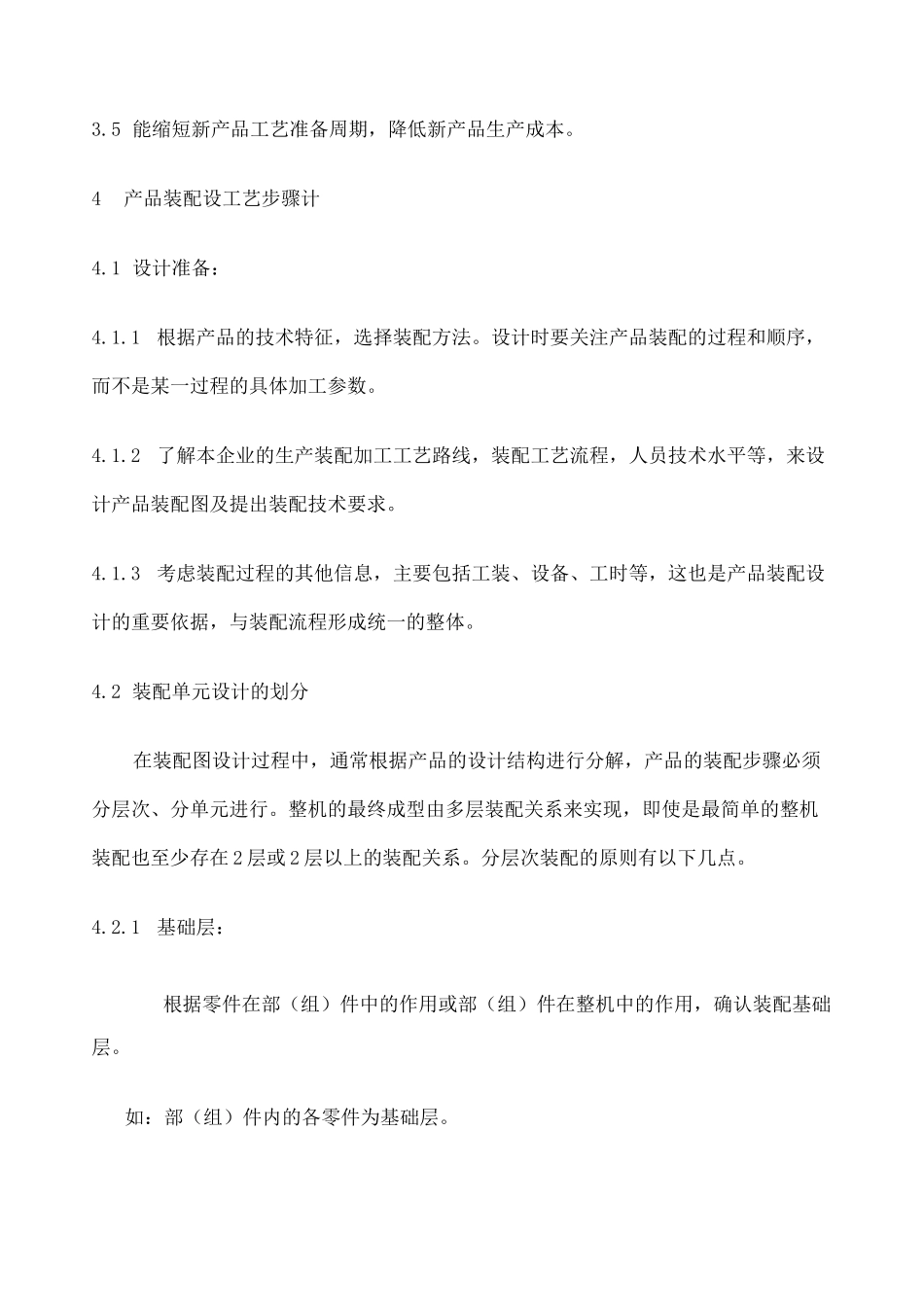

产品装配设计工艺规范1前言产品装配设计是产品制作的重要环节。其合理性与否不仅关系到产品在装配、焊接、调试和检修过程中是否方便，而且直接影响到产品的质量与电气性能，甚至影响到电路功能能否实现，因此，掌握产品装配设计工艺是十分重要的。本标准就规范产品装配设计工艺，满足产品可制造性设计的要求，为设计人员提供产品装配设计工艺要求，为工艺人员审核产品装配可制造性提供工艺审核内容。2名称解释2.1 装配2.2 对机器、仪器等的零部件进行必要的配合和联接，使成为成品的过程。装配可分为部件装配和总（产品）装配二个阶段。2.2.1部件装配根据一定的技术要求，将两个或两个以上的零件结合成一个装配单元，并完成局部功能组合体的过程。2.2.2总（产品）装配根据一定的技术要求，将若干个零件和部件结合成为一个总体（产品），并完成一定功能组合体产品的过程。2.2.3装配单元在装配过程中，以一个装配基准件为基础，可以独立组装达到规定的尺寸链与技术要求，作为进一步装配的独立组件、部件、总成或最终整机的一组构件。2.2.4装配基准件在一组装配构件中，其装配尺寸链的共同基准面或线所在的构件。2.3 工艺劳动者利用生产工具对各种原材料、半成品进行加工或处理后成为产品的方法和过程。2.4 装配层：在装配过程中，为了便于作业划分，对类似作业的装配阶段的划分，如总装层、部装层。一个装配层，可以是一个装配单元，也可以是几个装配单元所组成。3装配设计的一般原则装配设计在科研和生产中起着十分重要的作用。在产品设计时，装配图是设计者把装配设计思路落实在文件上的具体表现，它表达产品或部件的工作原理、装配关系、传动路线、连接方式及零件的基本结构的图样。因此，在装配设计时必须遵循以下一般原则：3.1 尽可能保证有利于产品装配工艺的合理性、先进性。3.2 在保证设计的产品性能指标的前提下，力求产品结构继承系数和标准化系数最高。3.3 能正确表达产品的性能、装配、安装、检验和工作所必需达到的技术指标。3.4 最容易组织批量生产，工艺成本最低并便于使用和维修。3.5 能缩短新产品工艺准备周期，降低新产品生产成本。4产品装配设工艺步骤计4.1 设计准备：4.1.1根据产品的技术特征，选择装配方法。设计时要关注产品装配的过程和顺序，而不是某一过程的具体加工参数。4.1.2了解本企业的生产装配加工工艺路线，装配工艺流程，人员技术水平等，来设计产品装配图及提出装配技术要求。4.1.3考虑装配过程的其他信...
