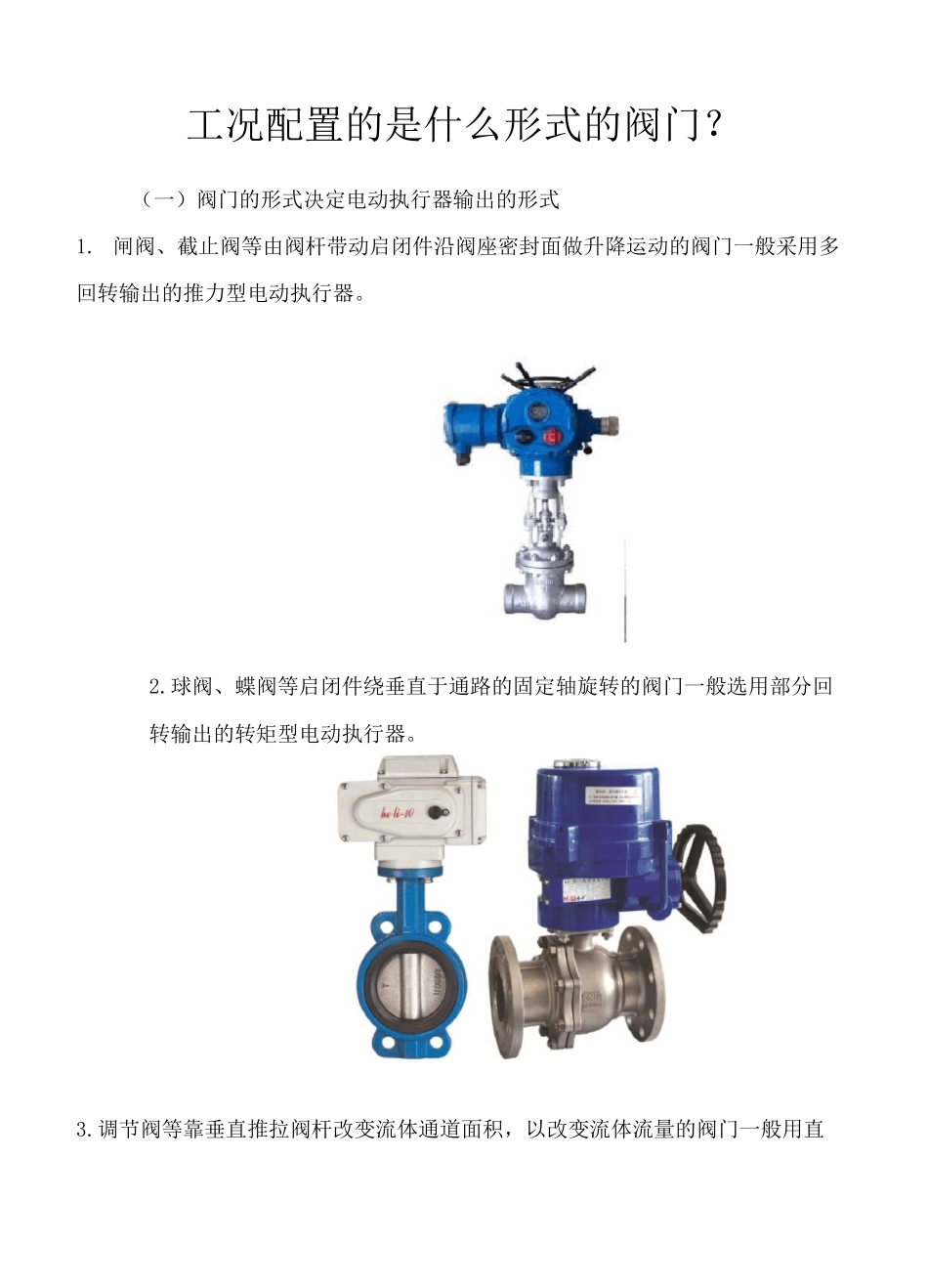

温州合力自动化仪表有限公司培训教程之智能型电动执行器选型电动执行器与工况的关系电动执行器是过程控制中非常重要的现场控制设备。随着现代工业自动化要求的不断提高，电动执行器（尤其是智能型电动执行器）广泛进入了各个行业和领域。电动执行器可输出不同行程的转角和直线位移，控制阀门、风门等设备，对管线内流体的流量、压力等过程参数进行控制。不夸张地说，现代工业现场中有管线的地方就有电动执行器的身影。因此，工业现场过程控制需要电动执行器，电动执行器的选型也必须从现场工况出发！电动执行器选型的基础信息必须从实际工况中获得！只有这样，产品才能最好的为工业现场服务！电动执行器选型的基础信息一. 工况配置的阀门所需转矩或推力是多少？二. 工况配置的阀门与电动执行器采用何种方式连接，连接尺寸是多少？三. 工况要求阀门全行程（从开到关）动作所需的时间是多少？四. 工况能够提供什么标准的动力电源？五. 工况要求电动执行器达到什么样的防护标准？六. 工况要求电动执行器采用什么方式控制？有哪些控制和保护的要求？七.工况或用户的其它要求？工况配置的是什么形式的阀门？（一）阀门的形式决定电动执行器输出的形式1. 闸阀、截止阀等由阀杆带动启闭件沿阀座密封面做升降运动的阀门一般采用多回转输出的推力型电动执行器。2.球阀、蝶阀等启闭件绕垂直于通路的固定轴旋转的阀门一般选用部分回转输出的转矩型电动执行器。3.调节阀等靠垂直推拉阀杆改变流体通道面积，以改变流体流量的阀门一般用直行程输出的频繁调节型电动执行器。（二）阀门的形式决定电动执行器输出的形式1. 闸阀、截止阀等启闭件由阀杆带动沿阀座密封面做升降运动的阀门一般采用多回转输出的电动执行器。2.一般多回转和部分回转电动执行器输出转矩都不大于几千 N.m。3. 转矩型多回转电动执行器通过选配各种减速器可达到数十万 N.m 的输出转矩，同时转换为部分回转型、多回转推力型电动执行器，以满足工况下的大转矩需求。二.工况配置的阀门所需转矩或推力是多少？合适的选择电动执行器的转矩和推力是其可靠、安全控制阀门的保证！2009 年 7 月两台 BJ100 基本型电动执行器（执行器额定转矩 1000N.m）因顾客提供转矩偏小（实际阀门工作所需转矩 1200~1300N.m）,工作频率较高，在内蒙古呼和浩特某化工厂运行半年后电机烧毁。2008 年南阳油田采购我公司的一批执行器，其中一台 BD30 配 D6 蜗轮箱机型（额定转矩 4750N.m），因顾...
