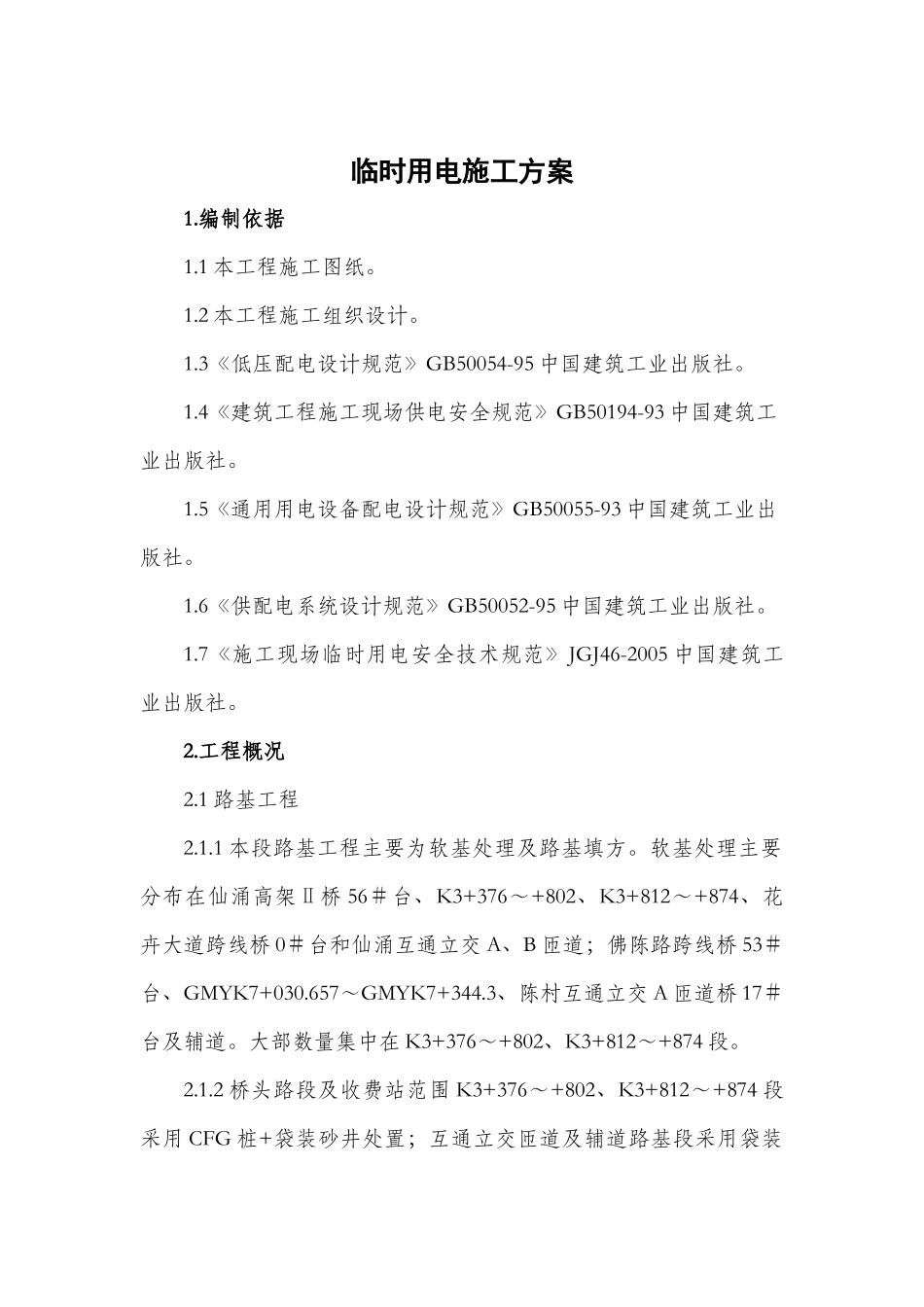

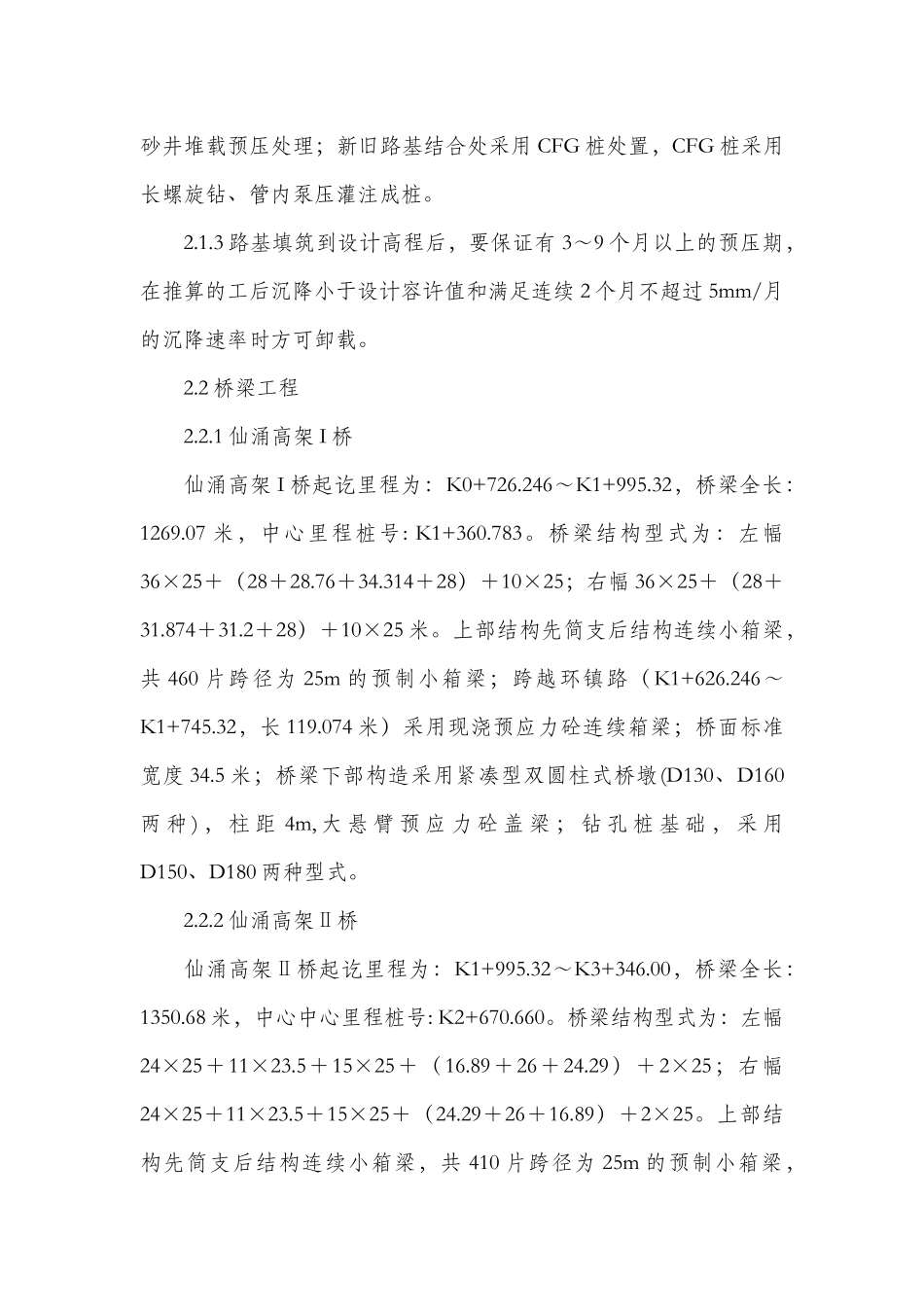

临时用电施工方案1.编制依据1.1 本工程施工图纸。1.2 本工程施工组织设计。1.3《低压配电设计规范》GB50054-95 中国建筑工业出版社。1.4《建筑工程施工现场供电安全规范》GB50194-93 中国建筑工业出版社。1.5《通用用电设备配电设计规范》GB50055-93 中国建筑工业出版社。1.6《供配电系统设计规范》GB50052-95 中国建筑工业出版社。1.7《施工现场临时用电安全技术规范》JGJ46-2005 中国建筑工业出版社。2.工程概况2.1 路基工程2.1.1 本段路基工程主要为软基处理及路基填方。软基处理主要分布在仙涌高架Ⅱ桥 56#台、K3+376~+802、K3+812~+874、花卉大道跨线桥 0#台和仙涌互通立交 A、B 匝道;佛陈路跨线桥 53#台、GMYK7+030.657~GMYK7+344.3、陈村互通立交 A 匝道桥 17#台及辅道。大部数量集中在 K3+376~+802、K3+812~+874 段。2.1.2 桥头路段及收费站范围 K3+376~+802、K3+812~+874 段采用 CFG 桩+袋装砂井处置;互通立交匝道及辅道路基段采用袋装砂井堆载预压处理;新旧路基结合处采用 CFG 桩处置,CFG 桩采用长螺旋钻、管内泵压灌注成桩。2.1.3 路基填筑到设计高程后,要保证有 3~9 个月以上的预压期,在推算的工后沉降小于设计容许值和满足连续 2 个月不超过 5mm/月的沉降速率时方可卸载。2.2 桥梁工程2.2.1 仙涌高架 I 桥仙涌高架 I 桥起讫里程为:K0+726.246~K1+995.32,桥梁全长:1269.07 米,中心里程桩号: K1+360.783。桥梁结构型式为:左幅36×25+(28+28.76+34.314+28)+10×25;右幅 36×25+(28+31.874+31.2+28)+10×25 米。上部结构先简支后结构连续小箱梁,共 460 片跨径为 25m 的预制小箱梁;跨越环镇路(K1+626.246~K1+745.32,长 119.074 米)采用现浇预应力砼连续箱梁;桥面标准宽度 34.5 米;桥梁下部构造采用紧凑型双圆柱式桥墩(D130、D160两 种 ) , 柱 距 4m, 大 悬 臂 预 应 力 砼 盖 梁 ; 钻 孔 桩 基 础 , 采 用D150、D180 两种型式。2.2.2 仙涌高架Ⅱ桥仙涌高架Ⅱ桥起讫里程为:K1+995.32~K3+346.00,桥梁全长:1350.68 米,中心中心里程桩号: K2+670.660。桥梁结构型式为:左幅24×25+11×23.5+15×25+(16.89+26+24.29)+2×25;右幅24×25+11×23.5+15×25+(24.29+26+16.89)+2×25。上部结构先简支后结构连续小箱梁,共 410 片跨径为 25m 的预制小箱梁,110 片跨径为 23.5m 的预...
