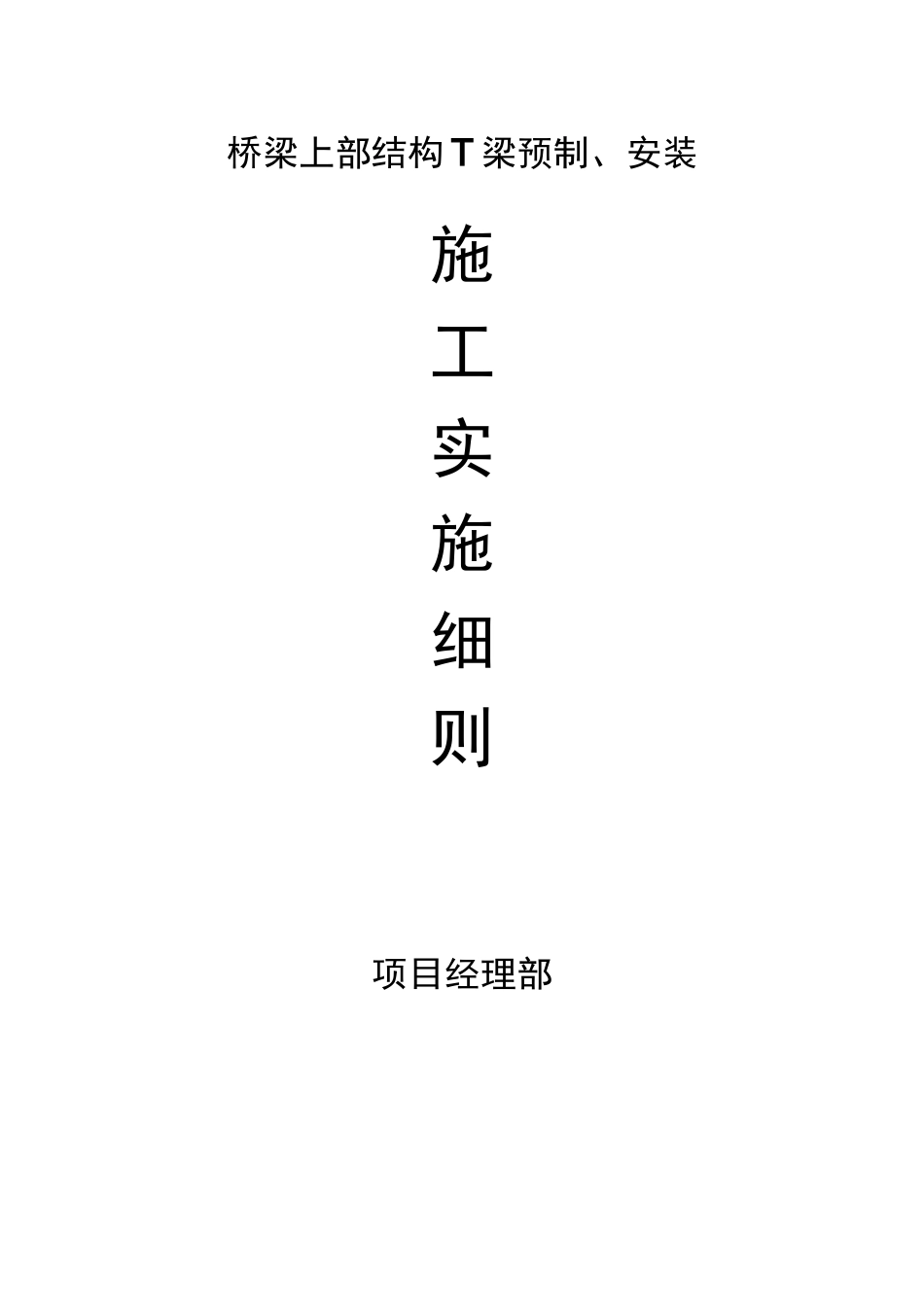

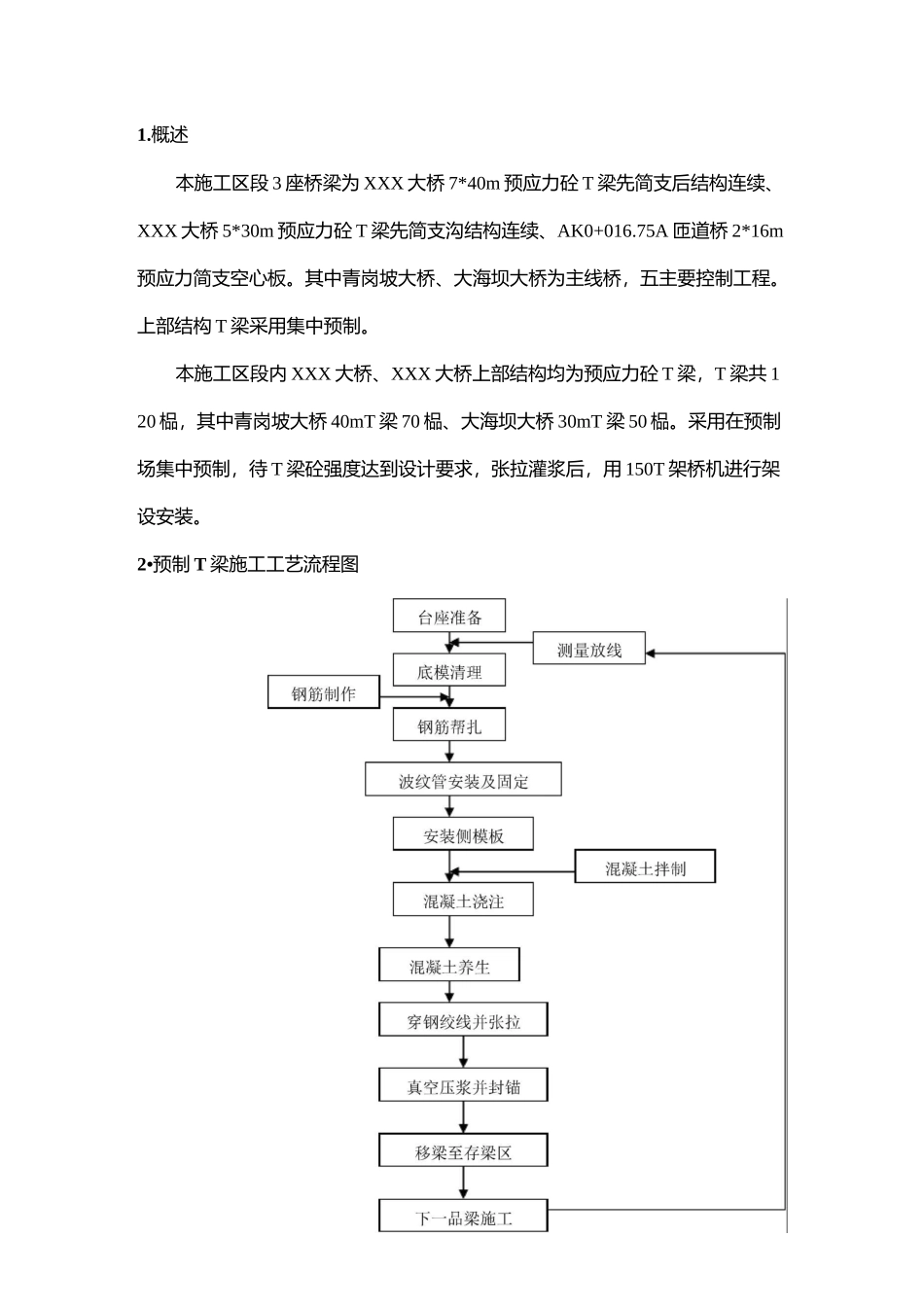

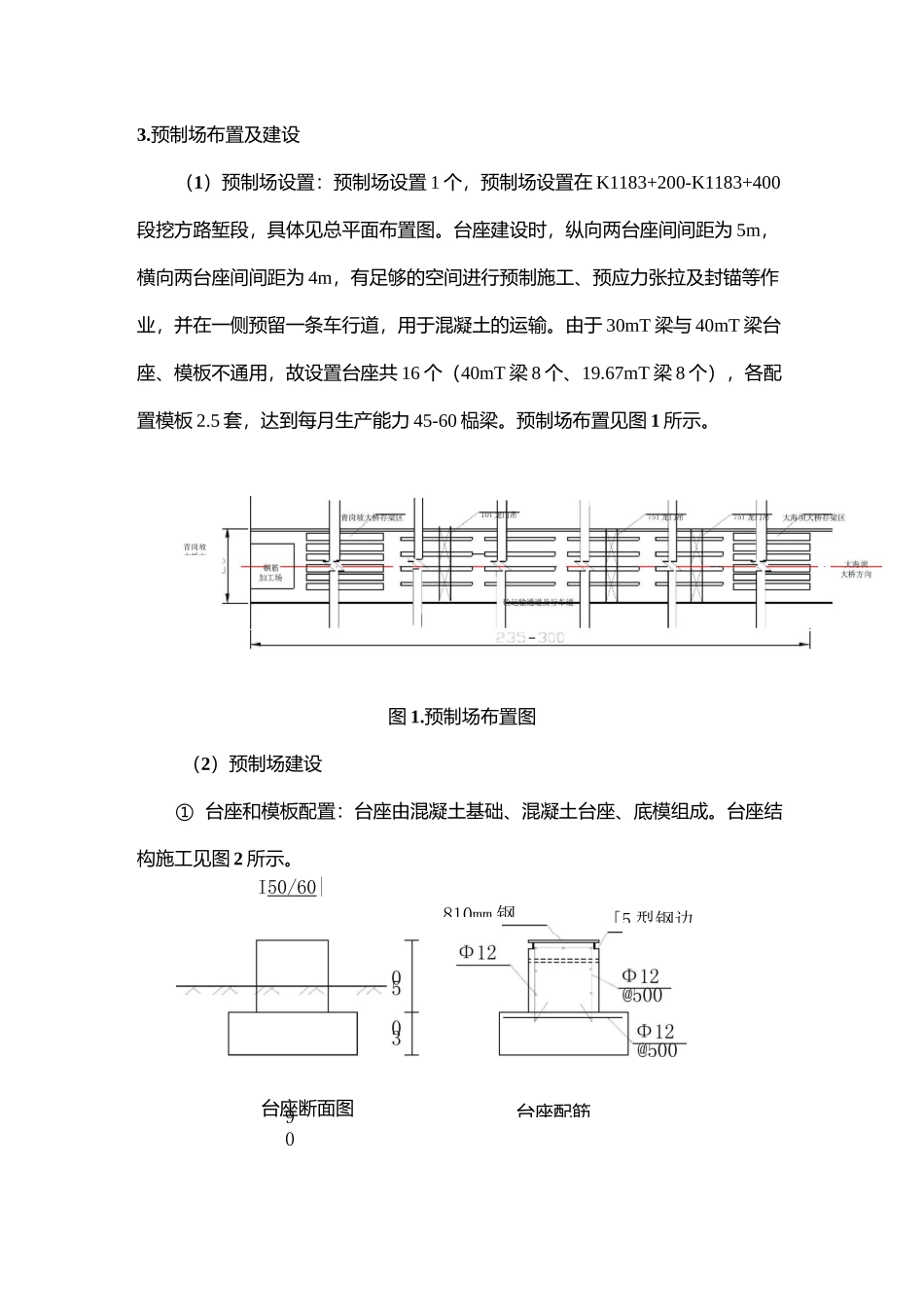

桥梁上部结构 T 梁预制、安装施工实施细则项目经理部1.概述本施工区段 3 座桥梁为 XXX 大桥 7*40m 预应力砼 T 梁先简支后结构连续、XXX 大桥 5*30m 预应力砼 T 梁先简支沟结构连续、AK0+016.75A 匝道桥 2*16m预应力简支空心板。其中青岗坡大桥、大海坝大桥为主线桥，五主要控制工程。上部结构 T 梁采用集中预制。本施工区段内 XXX 大桥、XXX 大桥上部结构均为预应力砼 T 梁，T 梁共 120 榀，其中青岗坡大桥 40mT 梁 70 榀、大海坝大桥 30mT 梁 50 榀。采用在预制场集中预制，待 T 梁砼强度达到设计要求，张拉灌浆后，用 150T 架桥机进行架设安装。2•预制 T 梁施工工艺流程图90台座配筋3.预制场布置及建设（1）预制场设置：预制场设置 1 个，预制场设置在 K1183+200-K1183+400段挖方路堑段，具体见总平面布置图。台座建设时，纵向两台座间间距为 5m，横向两台座间间距为 4m，有足够的空间进行预制施工、预应力张拉及封锚等作业，并在一侧预留一条车行道，用于混凝土的运输。由于 30mT 梁与 40mT 梁台座、模板不通用，故设置台座共 16 个（40mT 梁 8 个、19.67mT 梁 8 个），各配置模板 2.5 套，达到每月生产能力 45-60 榀梁。预制场布置见图 1 所示。图 1.预制场布置图（2）预制场建设① 台座和模板配置：台座由混凝土基础、混凝土台座、底模组成。台座结构施工见图 2 所示。台座断面图青岗坡大桥方I50/60|810mm 钢[5 型钢边图 2.台座结构示意图② 预制场内设现场办公室，库房、加工场、堆场、预制台座区、成品半成品存放场等设施。预制场布置 2 台 75t 龙门吊、1 台 10t 龙门吊°10t 龙门吊主要用作模板安装、拆除及浇筑混凝土施工，75t 龙门吊用作移梁，部分时间可视现场情况而定。预制场内砼采用龙门吊吊运入仓。③ 砼搅拌站：自建一个 JS750 型混凝土搅拌站，混凝土采用运输小车或罐车运输。④ 龙门吊：单套龙门吊起重能力为 150t，净跨 20m，净高 8m，双轨自行行走，立柱及横梁均采用 H 型钢组拼，设自动行走、吊运、电控等系统。4. 钢筋工程钢筋在钢筋加工场配料，用龙门吊运至绑扎现场。在台座上绑扎、焊接成钢筋骨架，用井字架焊接钢筋网片固定波纹管。钢筋绑扎顺序如下：底板钢筋绑扎-腹板钢筋绑扎-顶板钢筋绑扎。5. 模板工程T 梁采用精制整体钢模板，纵肋用［10,竖肋用［10 和［16 组成桁架支撑,支撑上下用少 20 拉杆螺栓锁紧，T 梁...
