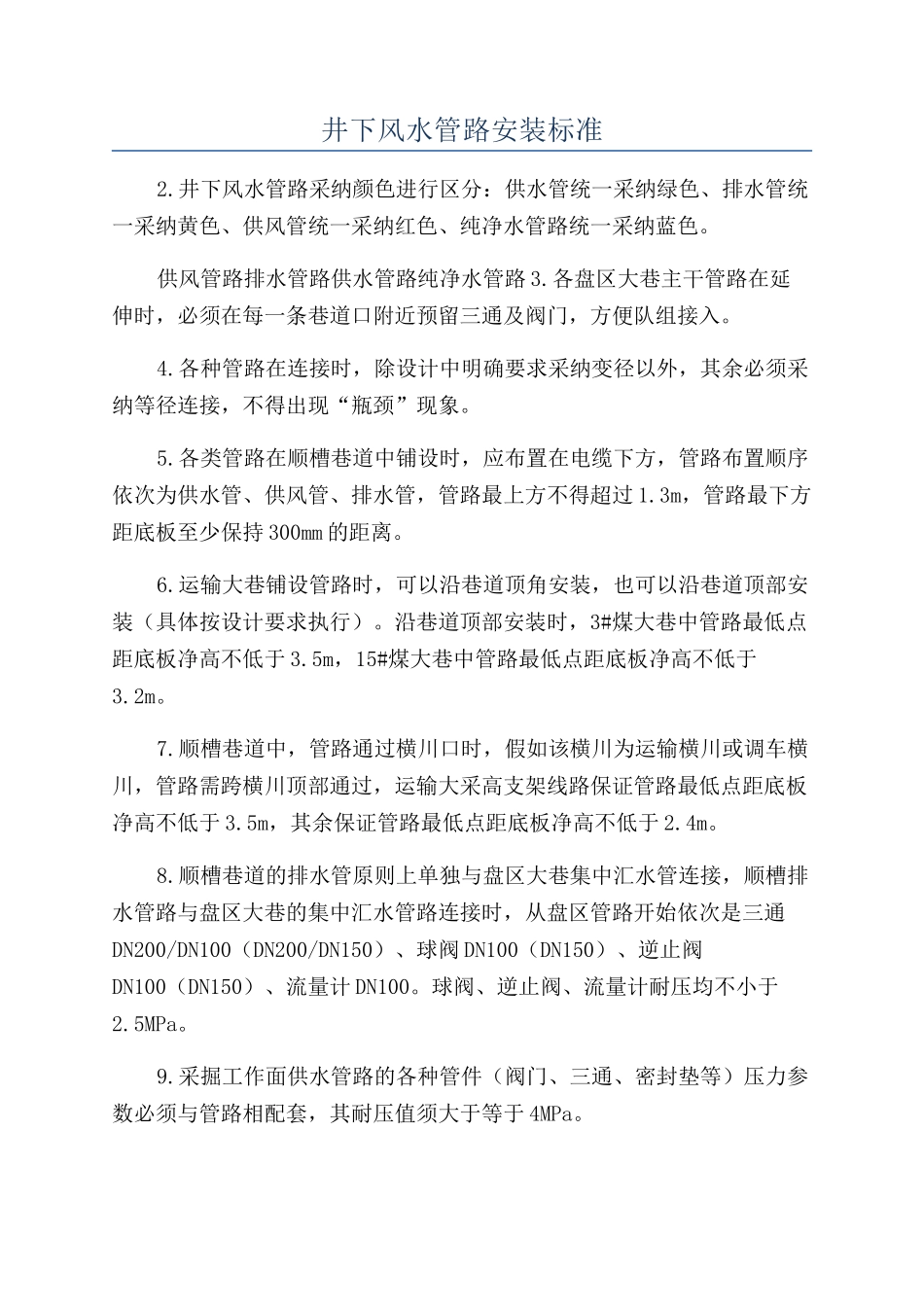

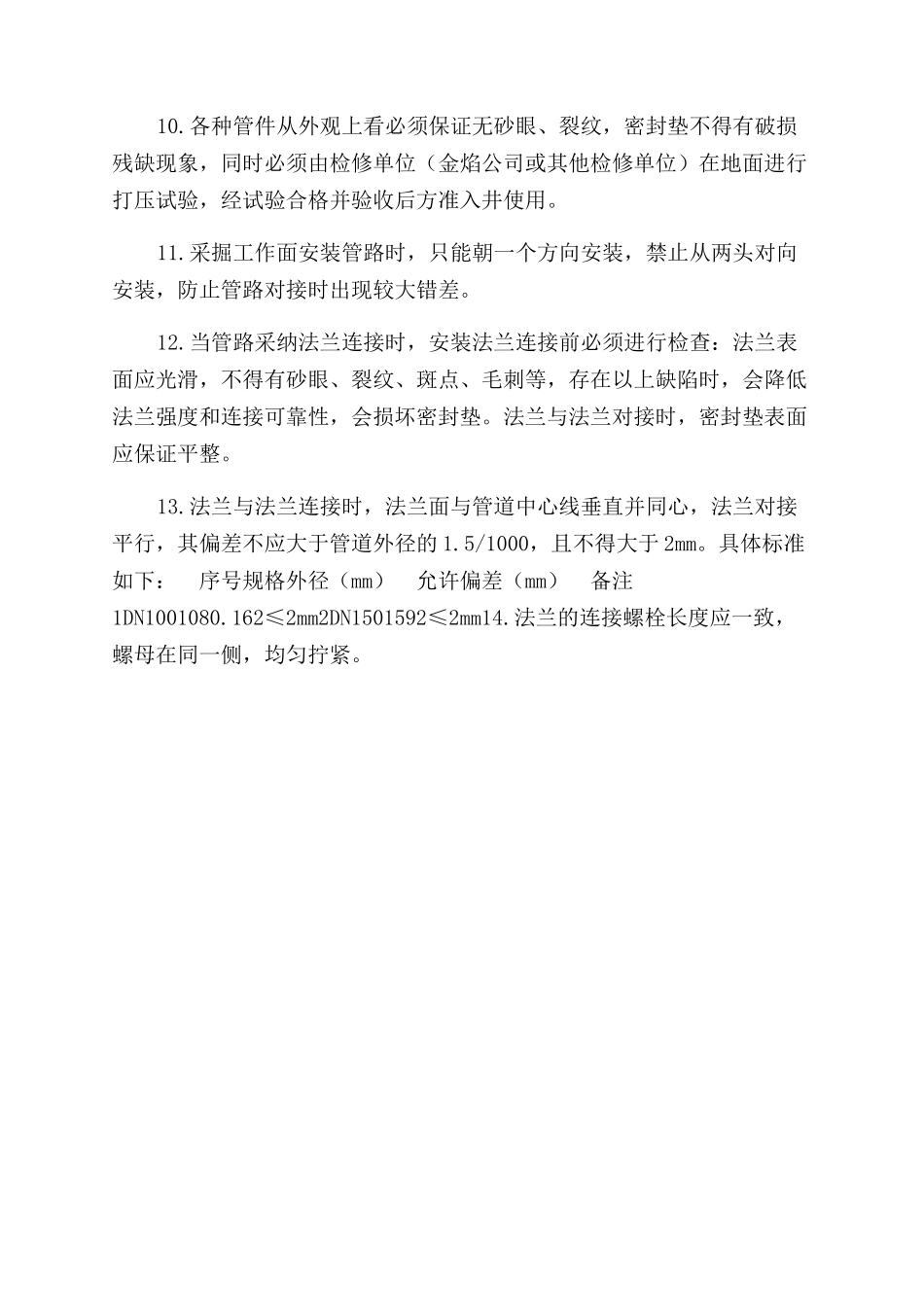

井下风水管路安装标准2.井下风水管路采纳颜色进行区分：供水管统一采纳绿色、排水管统一采纳黄色、供风管统一采纳红色、纯净水管路统一采纳蓝色。供风管路排水管路供水管路纯净水管路 3.各盘区大巷主干管路在延伸时，必须在每一条巷道口附近预留三通及阀门，方便队组接入。4.各种管路在连接时，除设计中明确要求采纳变径以外，其余必须采纳等径连接，不得出现“瓶颈”现象。5.各类管路在顺槽巷道中铺设时，应布置在电缆下方，管路布置顺序依次为供水管、供风管、排水管，管路最上方不得超过 1.3m，管路最下方距底板至少保持 300mm 的距离。6.运输大巷铺设管路时，可以沿巷道顶角安装，也可以沿巷道顶部安装（具体按设计要求执行）。沿巷道顶部安装时，3#煤大巷中管路最低点距底板净高不低于 3.5m，15#煤大巷中管路最低点距底板净高不低于3.2m。7.顺槽巷道中，管路通过横川口时，假如该横川为运输横川或调车横川，管路需跨横川顶部通过，运输大采高支架线路保证管路最低点距底板净高不低于 3.5m，其余保证管路最低点距底板净高不低于 2.4m。8.顺槽巷道的排水管原则上单独与盘区大巷集中汇水管连接，顺槽排水管路与盘区大巷的集中汇水管路连接时，从盘区管路开始依次是三通DN200/DN100（DN200/DN150）、球阀 DN100（DN150）、逆止阀DN100（DN150）、流量计 DN100。球阀、逆止阀、流量计耐压均不小于2.5MPa。9.采掘工作面供水管路的各种管件（阀门、三通、密封垫等）压力参数必须与管路相配套，其耐压值须大于等于 4MPa。10.各种管件从外观上看必须保证无砂眼、裂纹，密封垫不得有破损残缺现象，同时必须由检修单位（金焰公司或其他检修单位）在地面进行打压试验，经试验合格并验收后方准入井使用。11.采掘工作面安装管路时，只能朝一个方向安装，禁止从两头对向安装，防止管路对接时出现较大错差。12.当管路采纳法兰连接时，安装法兰连接前必须进行检查：法兰表面应光滑，不得有砂眼、裂纹、斑点、毛刺等，存在以上缺陷时，会降低法兰强度和连接可靠性，会损坏密封垫。法兰与法兰对接时，密封垫表面应保证平整。13.法兰与法兰连接时，法兰面与管道中心线垂直并同心，法兰对接平行，其偏差不应大于管道外径的 1.5/1000，且不得大于 2mm。具体标准如下： 序号规格外径（mm） 允许偏差（mm） 备注1DN1001080.162≤2mm2DN1501592≤2mm14.法兰的连接螺栓长度应一致，螺母在同一侧，均匀拧紧。
