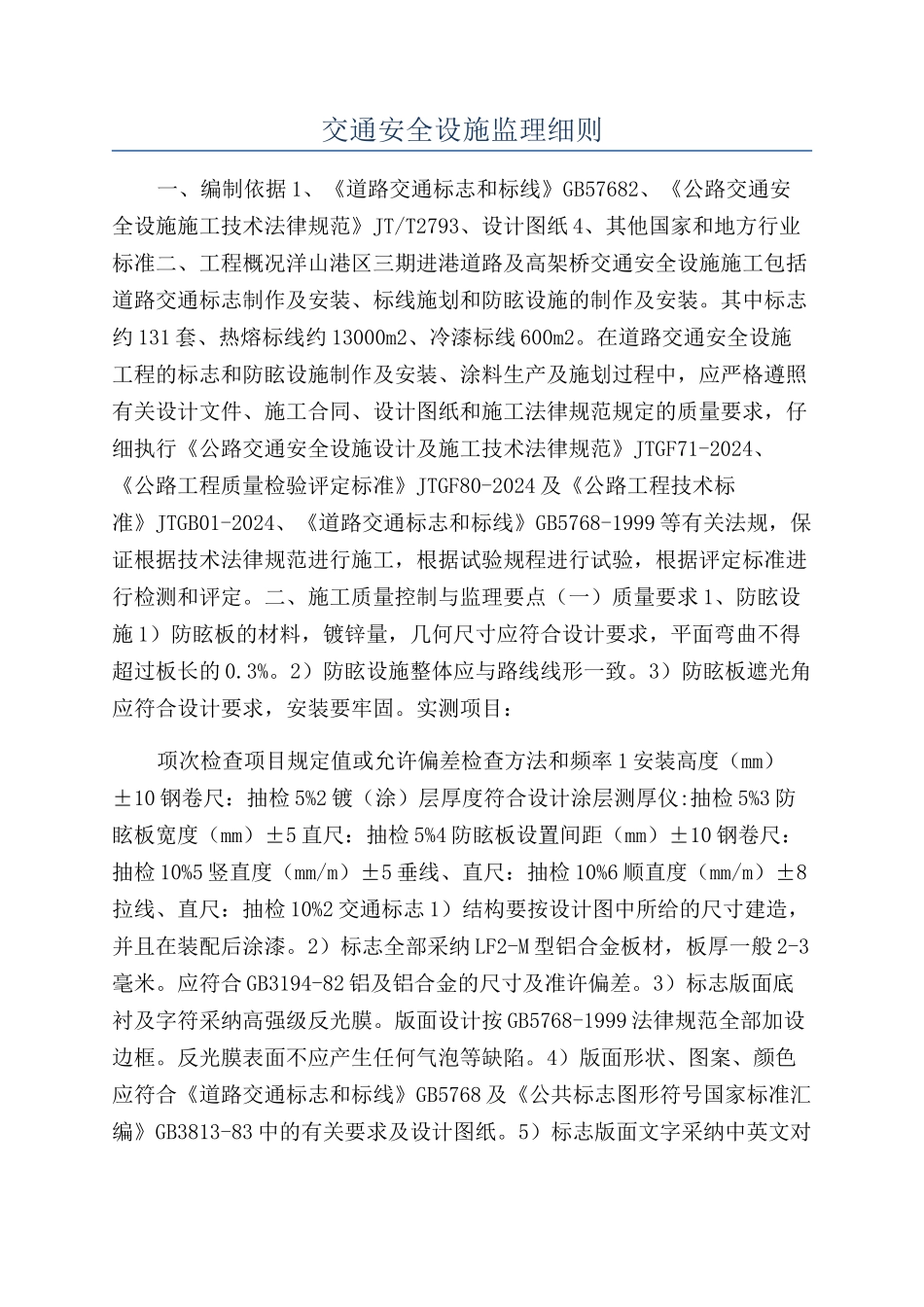

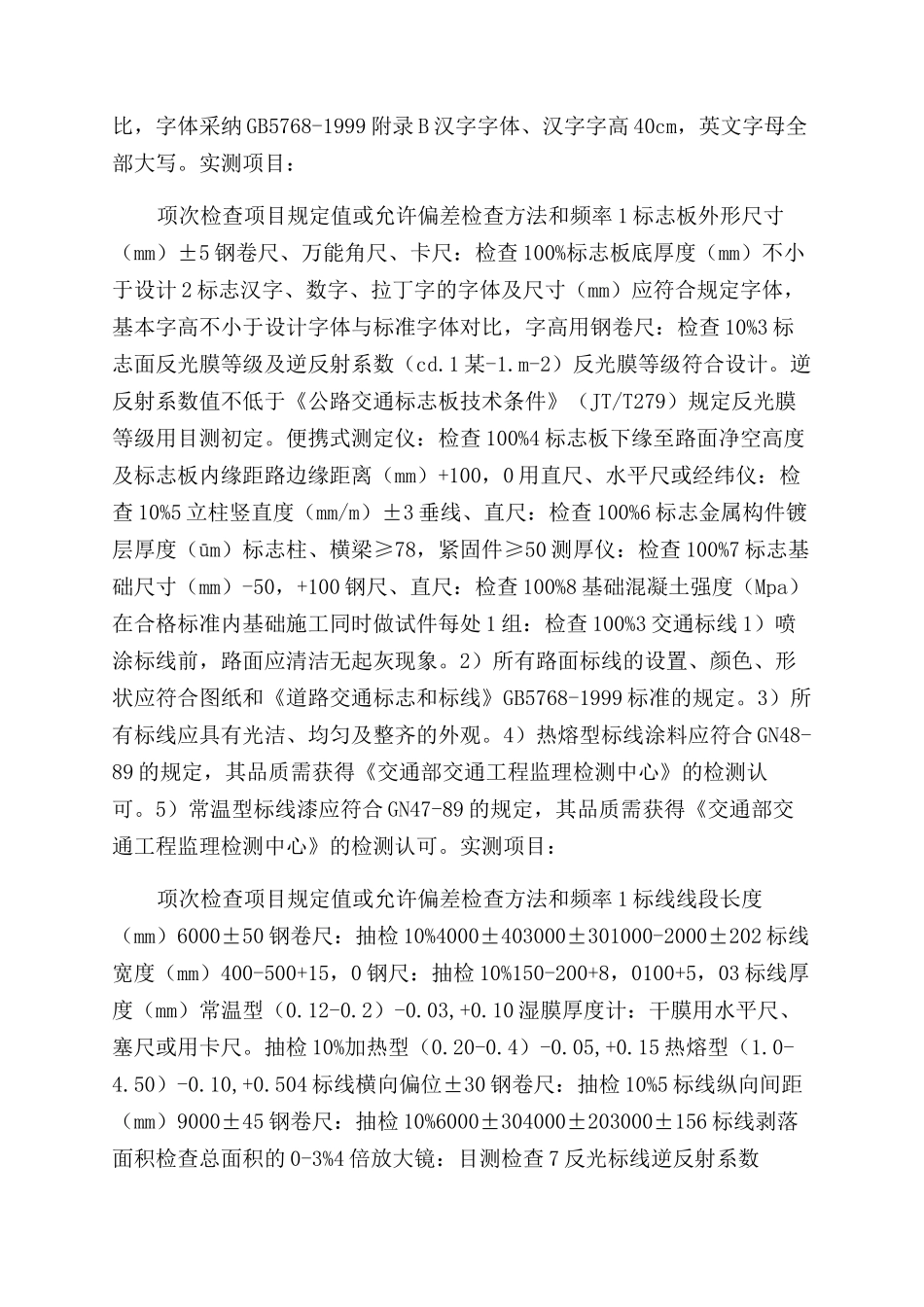

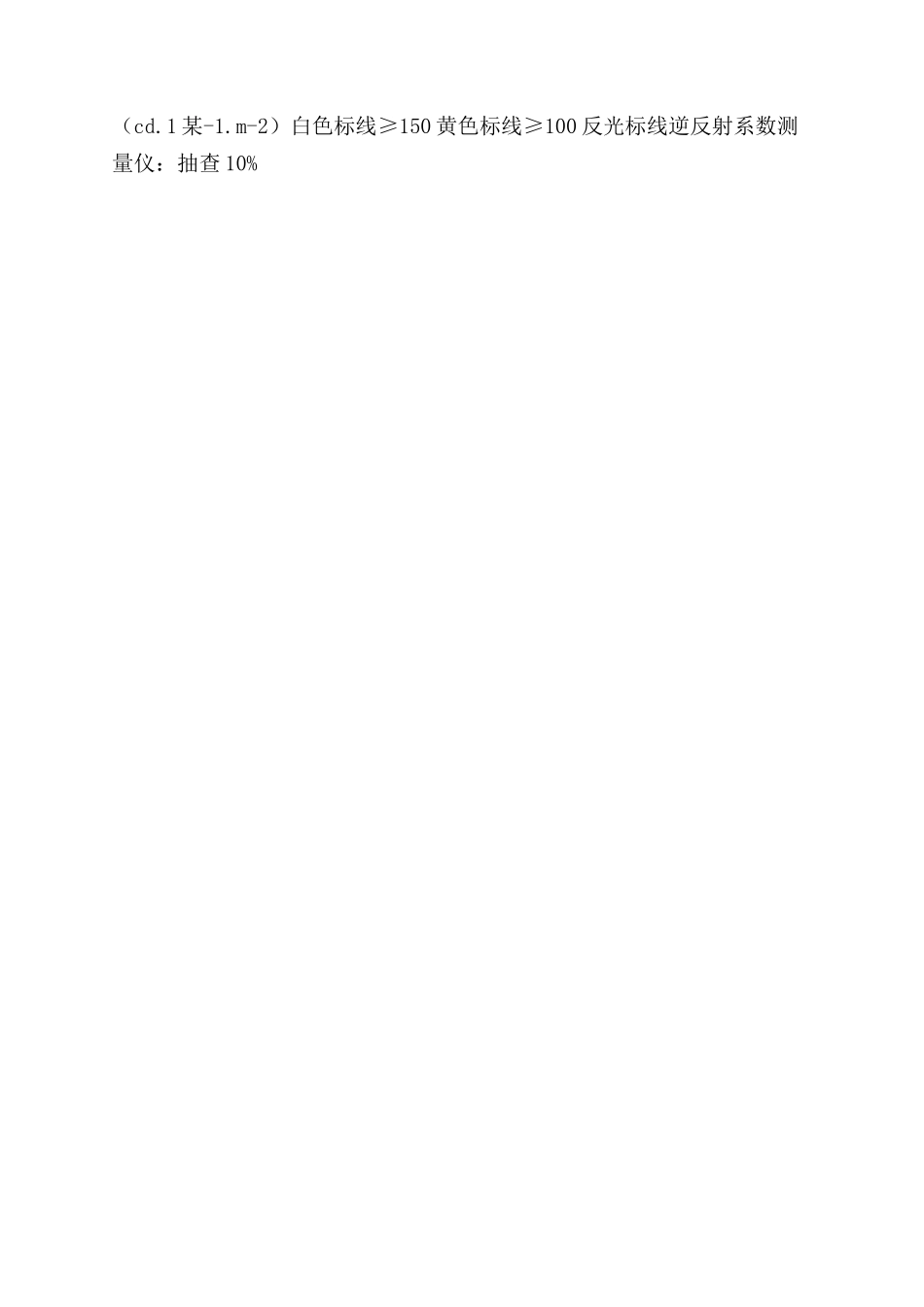

交通安全设施监理细则一、编制依据 1、《道路交通标志和标线》GB57682、《公路交通安全设施施工技术法律规范》JT/T2793、设计图纸 4、其他国家和地方行业标准二、工程概况洋山港区三期进港道路及高架桥交通安全设施施工包括道路交通标志制作及安装、标线施划和防眩设施的制作及安装。其中标志约 131 套、热熔标线约 13000m2、冷漆标线 600m2。在道路交通安全设施工程的标志和防眩设施制作及安装、涂料生产及施划过程中，应严格遵照有关设计文件、施工合同、设计图纸和施工法律规范规定的质量要求，仔细执行《公路交通安全设施设计及施工技术法律规范》JTGF71-2024、《公路工程质量检验评定标准》JTGF80-2024 及《公路工程技术标准》JTGB01-2024、《道路交通标志和标线》GB5768-1999 等有关法规，保证根据技术法律规范进行施工，根据试验规程进行试验，根据评定标准进行检测和评定。二、施工质量控制与监理要点（一）质量要求 1、防眩设施 1）防眩板的材料，镀锌量，几何尺寸应符合设计要求，平面弯曲不得超过板长的 0.3%。2）防眩设施整体应与路线线形一致。3）防眩板遮光角应符合设计要求，安装要牢固。实测项目：项次检查项目规定值或允许偏差检查方法和频率 1 安装高度（mm）±10 钢卷尺：抽检 5%2 镀（涂）层厚度符合设计涂层测厚仪:抽检 5%3 防眩板宽度（mm）±5 直尺：抽检 5%4 防眩板设置间距（mm）±10 钢卷尺：抽检 10%5 竖直度（mm/m）±5 垂线、直尺：抽检 10%6 顺直度（mm/m）±8拉线、直尺：抽检 10%2 交通标志 1）结构要按设计图中所给的尺寸建造，并且在装配后涂漆。2）标志全部采纳 LF2-M 型铝合金板材，板厚一般 2-3毫米。应符合 GB3194-82 铝及铝合金的尺寸及准许偏差。3）标志版面底衬及字符采纳高强级反光膜。版面设计按 GB5768-1999 法律规范全部加设边框。反光膜表面不应产生任何气泡等缺陷。4）版面形状、图案、颜色应符合《道路交通标志和标线》GB5768 及《公共标志图形符号国家标准汇编》GB3813-83 中的有关要求及设计图纸。5）标志版面文字采纳中英文对比，字体采纳 GB5768-1999 附录 B 汉字字体、汉字字高 40cm，英文字母全部大写。实测项目：项次检查项目规定值或允许偏差检查方法和频率 1 标志板外形尺寸（mm）±5 钢卷尺、万能角尺、卡尺：检查 100%标志板底厚度（mm）不小于设计 2 标志汉字、数字、拉丁字的字体及尺寸（mm）应符合规定字体，基本字高不小于设计...
