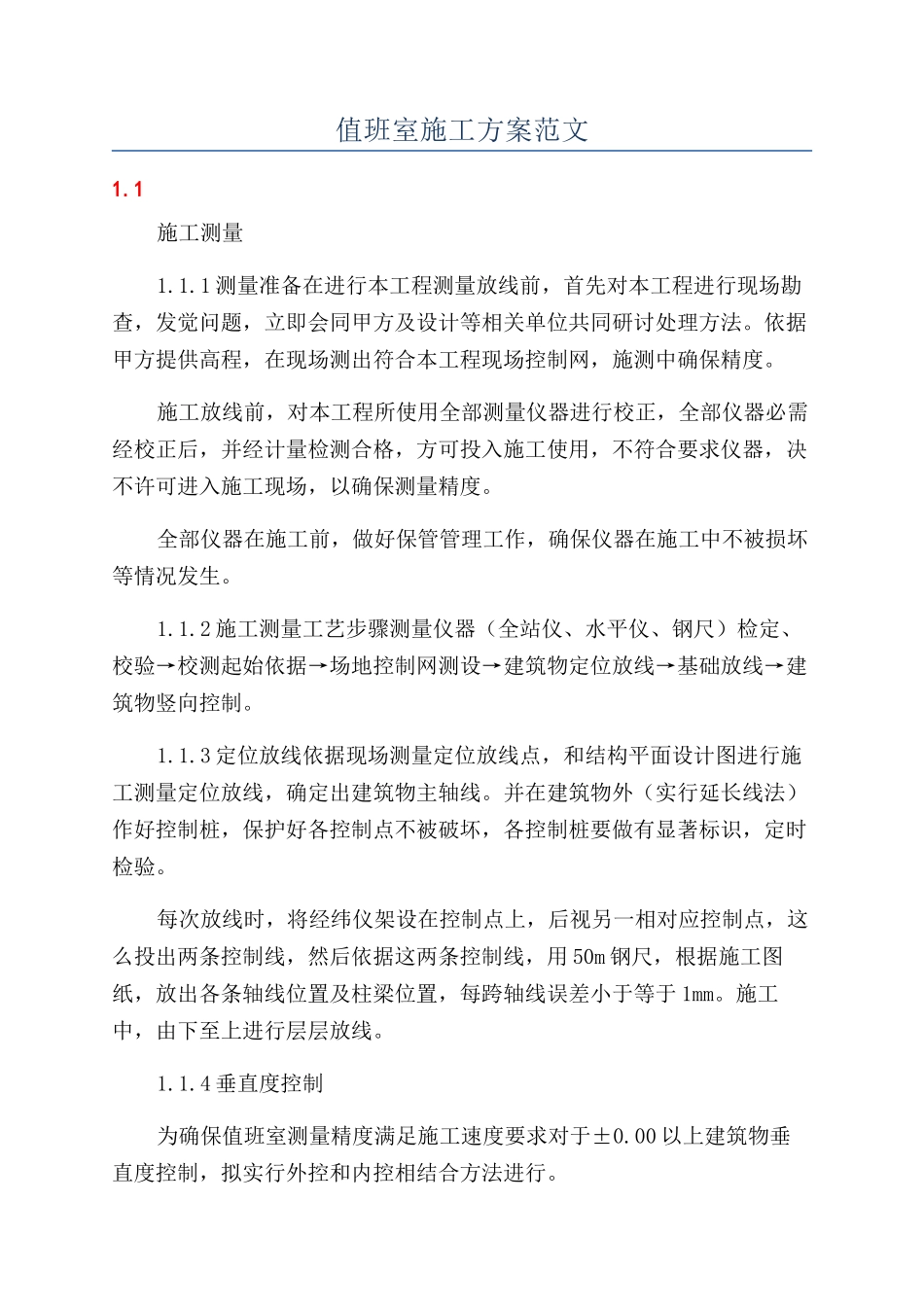

值班室施工方案范文1.1施工测量1.1.1 测量准备在进行本工程测量放线前，首先对本工程进行现场勘查，发觉问题，立即会同甲方及设计等相关单位共同研讨处理方法。依据甲方提供高程，在现场测出符合本工程现场控制网，施测中确保精度。施工放线前，对本工程所使用全部测量仪器进行校正，全部仪器必需经校正后，并经计量检测合格，方可投入施工使用，不符合要求仪器，决不许可进入施工现场，以确保测量精度。全部仪器在施工前，做好保管管理工作，确保仪器在施工中不被损坏等情况发生。1.1.2 施工测量工艺步骤测量仪器（全站仪、水平仪、钢尺）检定、校验→校测起始依据→场地控制网测设→建筑物定位放线→基础放线→建筑物竖向控制。1.1.3 定位放线依据现场测量定位放线点，和结构平面设计图进行施工测量定位放线，确定出建筑物主轴线。并在建筑物外（实行延长线法）作好控制桩，保护好各控制点不被破坏，各控制桩要做有显著标识，定时检验。每次放线时，将经纬仪架设在控制点上，后视另一相对应控制点，这么投出两条控制线，然后依据这两条控制线，用 50m 钢尺，根据施工图纸，放出各条轴线位置及柱梁位置，每跨轴线误差小于等于 1mm。施工中，由下至上进行层层放线。1.1.4 垂直度控制为确保值班室测量精度满足施工速度要求对于±0.00 以上建筑物垂直度控制，拟实行外控和内控相结合方法进行。外控校核在建筑物外墙、柱各大角设点（线），并在轴线（或控制线）后延线上设控制基点，实行全站仪，结合大线锤校核。内控依据工程平面特点和施工要求，设置贯穿建筑物横向、纵向基线，在地面上基线交点处，设置平面控制点，由平面控制点引测上部结构。间垂直度测量偏差不应超出 3mm，建筑物全高垂直度测量偏差不应超出 3H/1000，且不应大于 20mm。1.1.5 标高控制依据甲方指定高程，用 DS2 进行高差测量，依据路面跟±0.000 高差，把建筑物相对标高测设在建筑物四面砼墙、柱上，然后用 10m 大钢尺向上测出比楼层面高 100cm 标高控制线。为了确保建筑物高程控制精度要求，在基础施工中就应注意正确测设标高，为±0.00 以上标高传输打好基础。在四面墙、柱上涂竖向红漆带标识，作为以后向上引测依据。标高传输由±0.00 标高开始用大钢尺沿墙、柱角向上量度，每施工段实行吊钢尺方法校核、调整，必需时在两对角同时进行，进行相互查对。每次测量由专员负责，并作出测量统计交施工责任人进行审核，并立即检验存档。当主体施工完成后，用 D...
