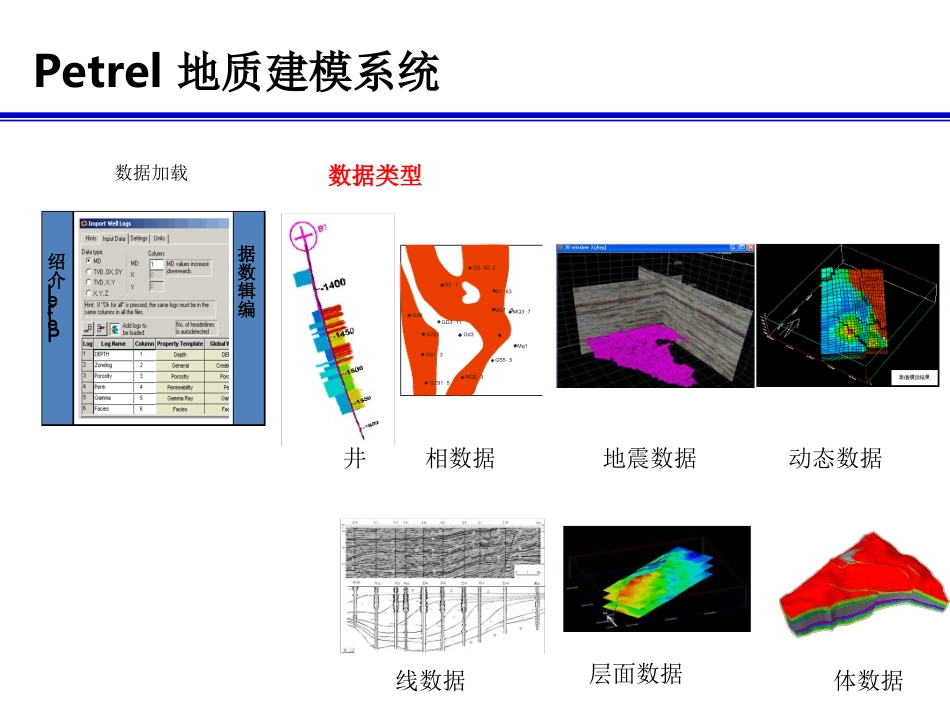

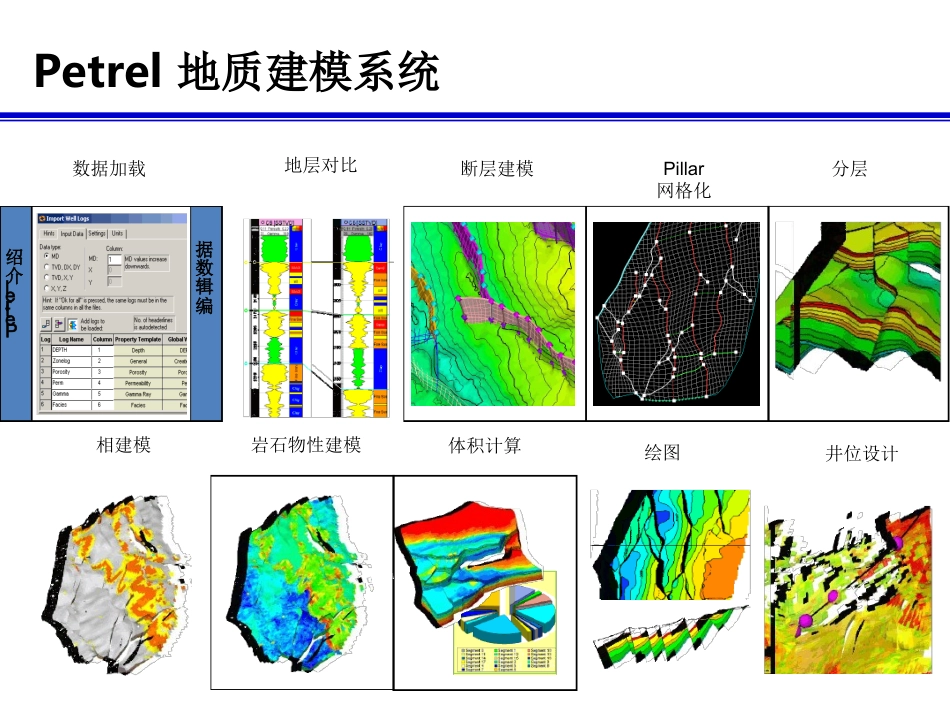

关于PETREL地质建模的初级讲解Petrel地质建模系统数据加载地层对比断层建模Pillar网格化分层Petrel介绍相建模编辑数据岩石物性建模体积计算绘图井位设计Petrel地质建模系统数据加载绍据介数le辑rte编P数据类型G3-62-2G2-1S1-63MQ1-8Gd9MQ3-7GD3-11G201Gd3Mq1GS1-3GS5-5MQ2-3G291-5井相数据地震数据动态数据线数据层面数据体数据Petrel地质建模系统在PETREL软件中把这些数据分为点数据、线数据、二维网格数据以及三维网格数据Petrel地质建模系统常规数据导入井数据：包含井头数据、井斜数据（井轨迹）、测井曲线等Petrel地质建模系统首先，准备井头数据：加载井头文件，确定工区范围Wellhead文件包含内容：Wellname(required,mustbeunique)X-coordinate(required)Y-coordinate(required)Top-depth(optional)Bottom-depth(optional)KB(optional)Symbol(optional)Petrel地质建模系统常规数据导入>井头文件的导入：点击Insert插入Newwellfolder右键单击wells，在菜单中选择import（onselection）在弹出窗口选择文件类型为wellhead（*.*）选择准备好的井头文件Petrel地质建模系统增加、删除列，进行数据格式定义根据数据，这里要分别改为：井名，X、Y坐标，补心海拔，底深输入井头数据时，要注然后，定义从第几行开始读入，以及无效值意井头文件是否合格，必要的井名及相应井坐标必不可少，井头是以后工作的基础，数据成列分布，每一列是一类数据，根据经验区分各类数据，进行定义所以，一定要确保其正确无误在弹出窗口输入设置参数Petrel地质建模系统常规数据导入>井斜文件的导入：数据格式井斜文件包含内容分四种：1、MD、INCL、AZIM2、TVD、X、Y3、X、Y、Z4、DX、DY、TVD右键单击wells，选择输入，弹出对话框，在文件类型一栏选择wellpath/deviation（ASCII)(*.*),选择井斜文件，打开Petrel地质建模系统井斜数据的导入根据井斜文件，选择输入数据类型选择了输入类型后，根据文件类型，对各列数据定义设定MD深度计算的方法依据MD、DEV、AZIM是最常用的井斜文件类型Petrel地质建模系统常规数据导入>测井曲线的导入：右键单击wells，在菜单中选择import（onselection）在弹出窗口选择文件类型为welllogs(ASCII)（*.*），选择准备好的井轨迹文件Petrel地质建模系统常规数据导入>测井曲线的导入：先设定井深，X、Y坐标的位置。点选Specifylogstobeloaded，增加了几个标签，根据数据文件添加标签。然后，定义每行标签名字，根据对应的数据列选择模板。一切调好后，点击OKforallPetrel地质建模系统点击wells前面的小加号，展开wells，勾选里面的选项，就可以在窗口我们输入数据形成的图像勾选globalwelllogs，可以看到沿着井的测井曲线Petrel地质建模系统为了使井的显示效果更加让人满意，我们可以双击wells，修改设置在的颜色、类型、粗细，注pathtabs下，修改wells意调整前后井的变化切换到Symbolstabs下，调整Label和Symbol的外观井显示的修改是为了方便以后工作，只是修改显示方式，对井数据本身没有修改Petrel地质建模系统数据导入井头数据的导入点击Insert插入在生成的welltops1上Newwellfolder右键单击，选择输入注意加载分层数据时的文件类型：Petrelwelltops（ASCII)(*.*)Petrel地质建模系统添加、删除Column定义各列的属性名称设定开始列和无效值检查无误后，ok分层数据是搭建构造模型的重要元素，目的是把地质分层的概念插入到构建的框架里Petrel地质建模系统数据加载地层对比断层建模Pillar网格化分层Petrel介绍相建模编辑数据岩石物性建模体积计算绘图井位设计Petrel地质建模系统地层对比按照前面讲的，把wells调的粗一些，调整label、symbol不能遮住井，label要明显在按住processShift一栏中，选中，按一定顺序点Stratigraphicmodeling中打算显示在点击右侧工具栏的wellsection下的add工具wellcorrelation里的wellswelltowellsection，Petrel地质建模系统地层对比曲线的调整1、在wellsection窗口里看到选中的井，在wells里勾选测井曲线，再勾选上分层数据2、在井剖面左侧可看到一个区域，分灰、白两色，可以把鼠标放在白色上拖动，使井上下移动3、鼠标点在灰白交界处会出现一...
