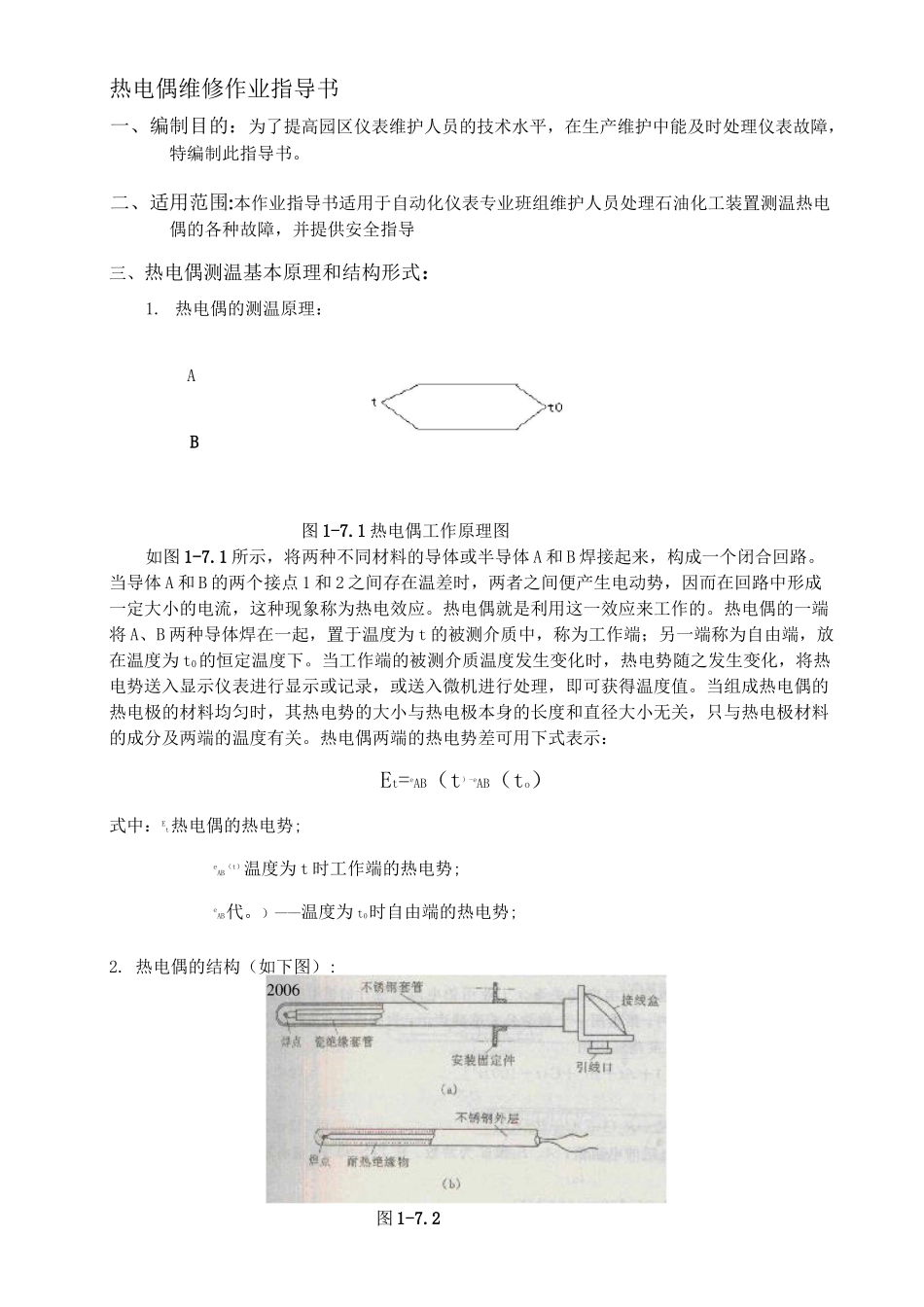

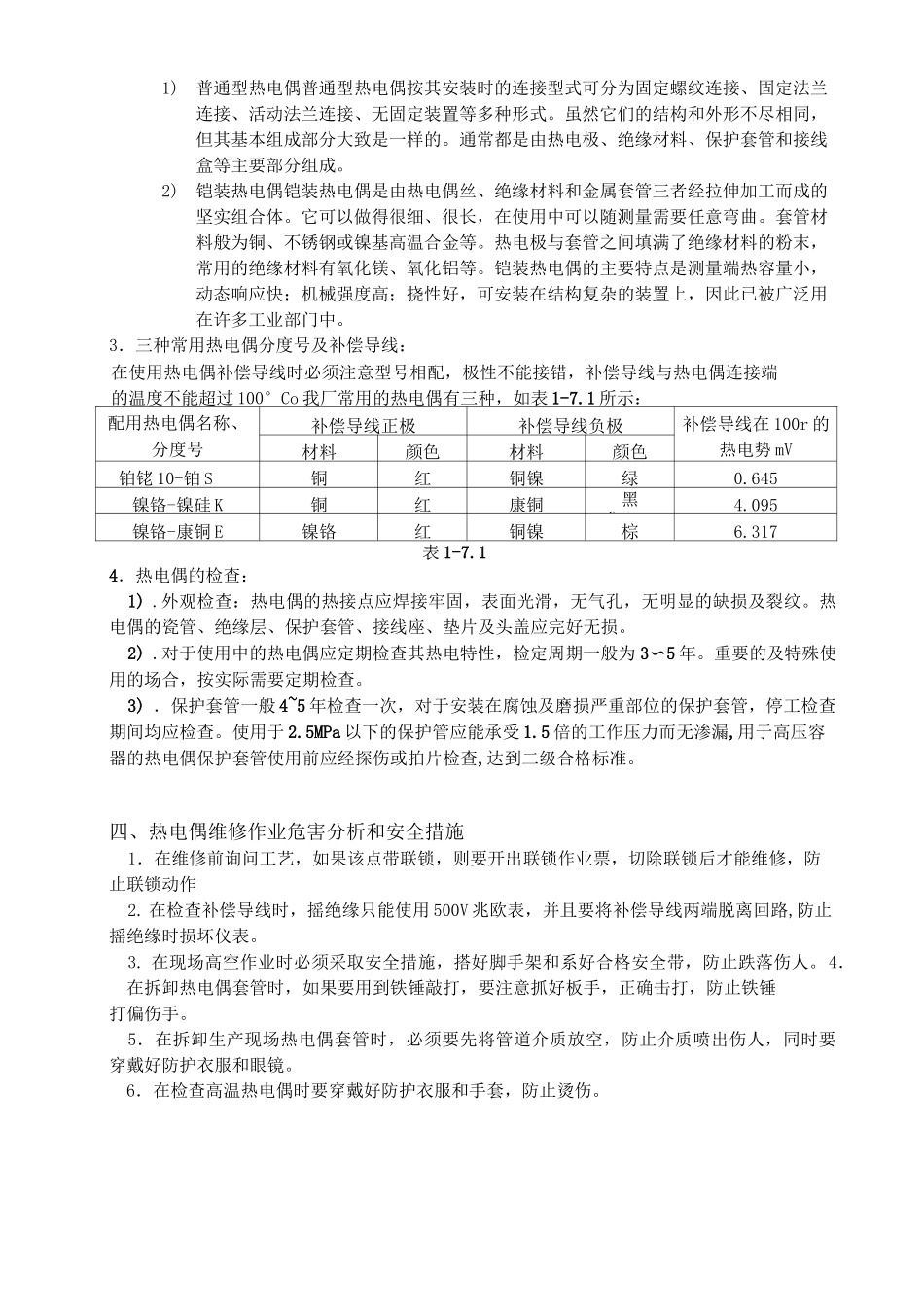

热电偶维修作业指导书一、编制目的：为了提高园区仪表维护人员的技术水平，在生产维护中能及时处理仪表故障，特编制此指导书。二、适用范围:本作业指导书适用于自动化仪表专业班组维护人员处理石油化工装置测温热电偶的各种故障，并提供安全指导三、热电偶测温基本原理和结构形式：1. 热电偶的测温原理：AB图 1-7.1 热电偶工作原理图如图 1-7.1 所示，将两种不同材料的导体或半导体 A 和 B 焊接起来，构成一个闭合回路。当导体 A 和 B 的两个接点 1 和 2 之间存在温差时，两者之间便产生电动势，因而在回路中形成一定大小的电流，这种现象称为热电效应。热电偶就是利用这一效应来工作的。热电偶的一端将 A、B 两种导体焊在一起，置于温度为 t 的被测介质中，称为工作端；另一端称为自由端，放在温度为 t0的恒定温度下。当工作端的被测介质温度发生变化时，热电势随之发生变化，将热电势送入显示仪表进行显示或记录，或送入微机进行处理，即可获得温度值。当组成热电偶的热电极的材料均匀时，其热电势的大小与热电极本身的长度和直径大小无关，只与热电极材料的成分及两端的温度有关。热电偶两端的热电势差可用下式表示：Et=eAB（t）-eAB（to）式中：Et热电偶的热电势;eAB（t）温度为 t 时工作端的热电势;eAB代。）——温度为 t0时自由端的热电势;2. 热电偶的结构（如下图）:图 1-7.21)普通型热电偶普通型热电偶按其安装时的连接型式可分为固定螺纹连接、固定法兰连接、活动法兰连接、无固定装置等多种形式。虽然它们的结构和外形不尽相同，但其基本组成部分大致是一样的。通常都是由热电极、绝缘材料、保护套管和接线盒等主要部分组成。2)铠装热电偶铠装热电偶是由热电偶丝、绝缘材料和金属套管三者经拉伸加工而成的坚实组合体。它可以做得很细、很长，在使用中可以随测量需要任意弯曲。套管材料般为铜、不锈钢或镍基高温合金等。热电极与套管之间填满了绝缘材料的粉末，常用的绝缘材料有氧化镁、氧化铝等。铠装热电偶的主要特点是测量端热容量小，动态响应快；机械强度高；挠性好，可安装在结构复杂的装置上，因此已被广泛用在许多工业部门中。3．三种常用热电偶分度号及补偿导线：在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过 100°Co 我厂常用的热电偶有三种，如表 1-7.1 所示：配用热电偶名称、分度号补偿导线正极补偿导线负极补偿导线在 100r 的热电势 mV...
