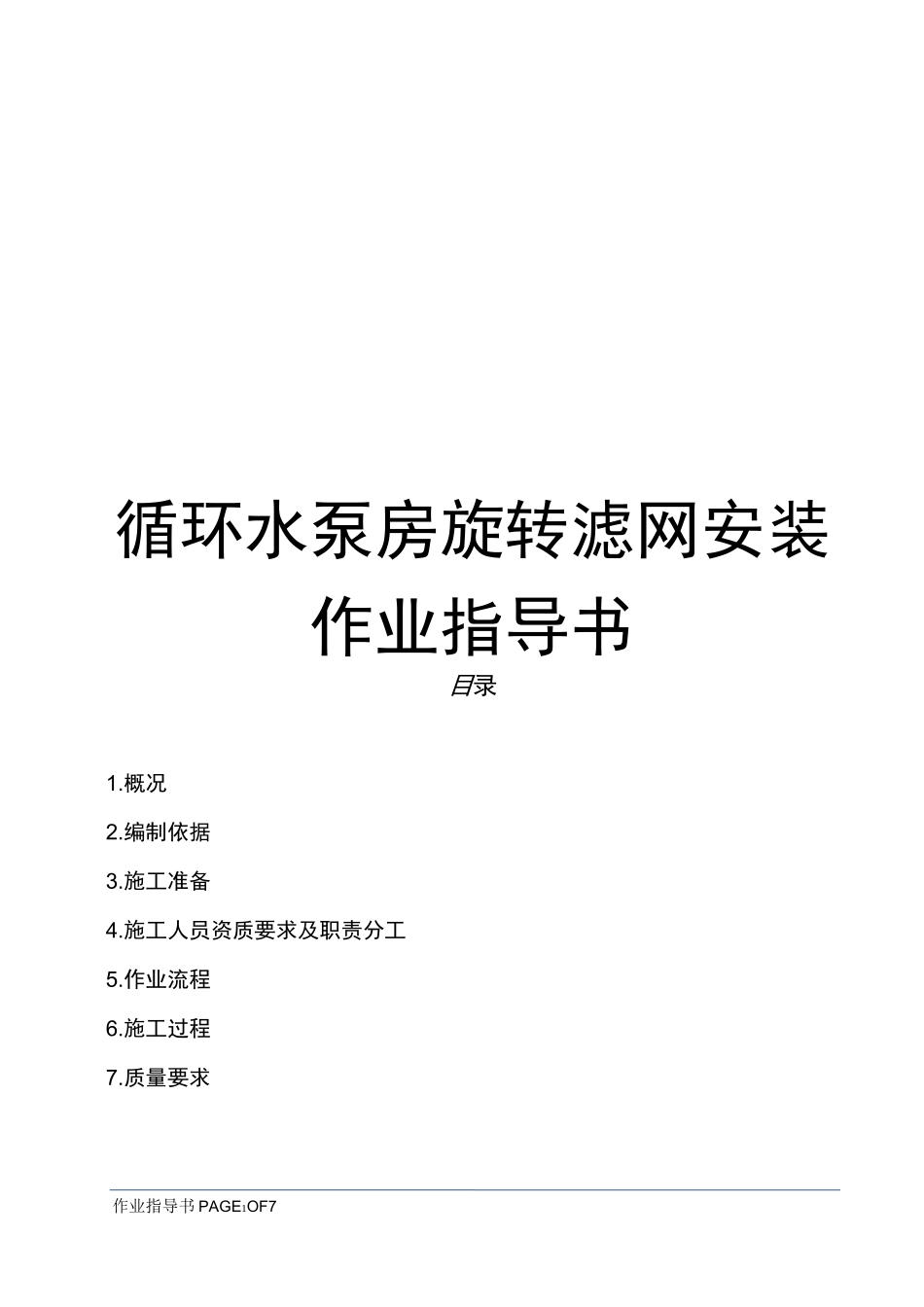

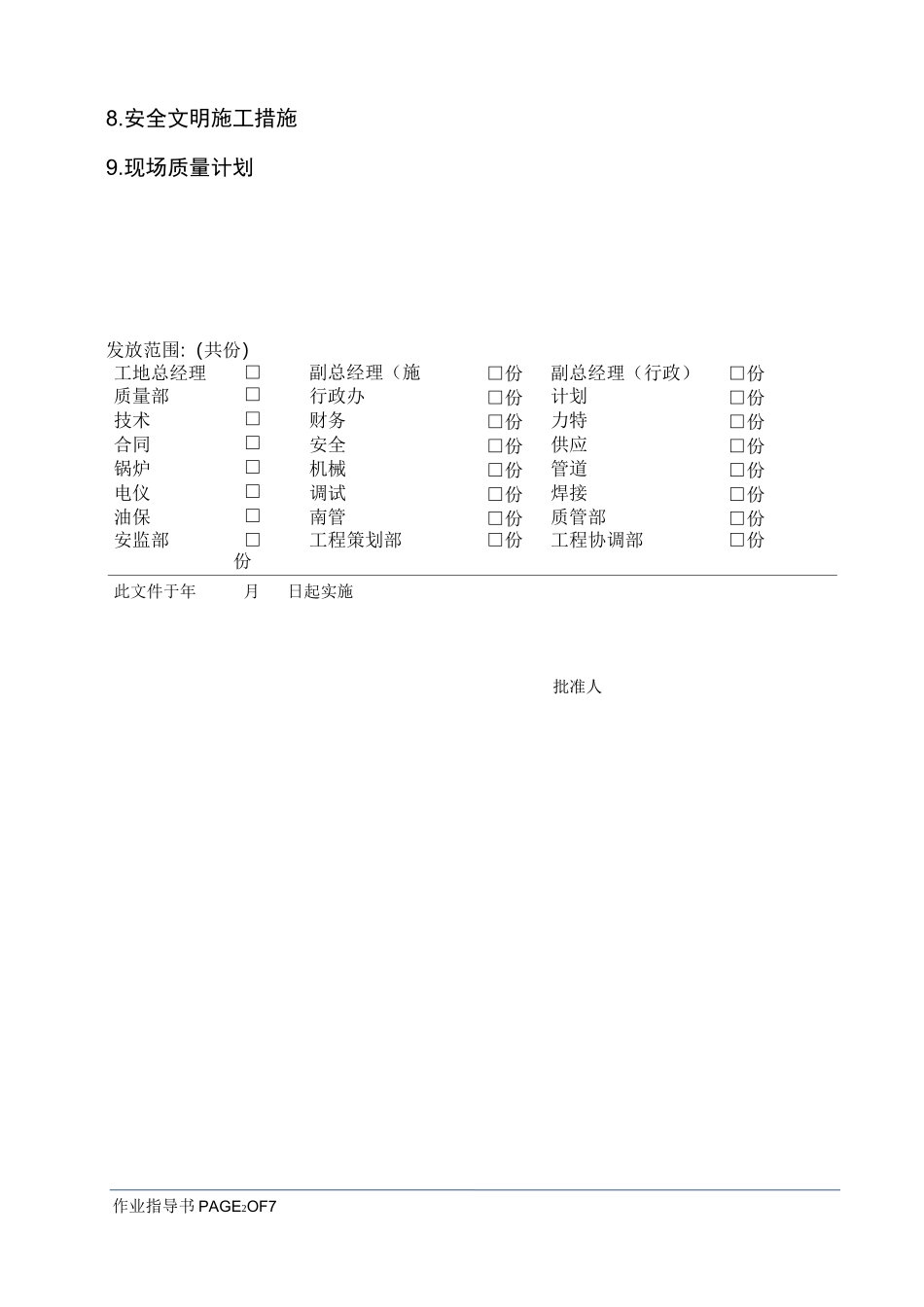

作业指导书 PAGE1OF7循环水泵房旋转滤网安装作业指导书目录1.概况2.编制依据3.施工准备4.施工人员资质要求及职责分工5.作业流程6.施工过程7.质量要求作业指导书 PAGE2OF78.安全文明施工措施9.现场质量计划发放范围:（共份）工地总经理□份副总经理（施工）□份副总经理（行政）□份质量部□份行政办□份计划□份技术□份财务□份力特□份合同□份安全□份供应□份锅炉□份机械□份管道□份电仪□份调试□份焊接□份油保□份南管□份质管部□份安监部□份工程策划部□份工程协调部□份此文件于年月日起实施批准人循环水泵房旋转滤网安装作业指导书1.概况XXXX 电厂#10 机组循环水系统设计两台 XWC 旋转滤网，用于拦截循环水泵前体积较小的脏物和杂草。滤网布置在循环水泵房循环水泵进口，滤网型式为旋转式，网面呈三角形（V 型）结构，其优点：增大滤网有效通流面积,提高清洁能力，减少水阻。网板与网板间设置橡胶密封，网板与导轨间设置了弹性自密封装置，成为全密封结构。传动部分为摆线针轮减速器直联悬挂式蜗轮减速器，其结构紧凑，体积小，传动效率高，主轴受力更趋合理。滤网为中间进水，二侧出水，喷水方式为下喷式，利于脏物的倾倒和洗冲，设备设有过电流保护器，底部导轨较上部宽，以增大进水流量而降低进水流速，保证滤网正常运行。2．编写依据2.1 设计院提供的安装图纸；2.2 设备厂家提供的图纸及说明书；2.3《火电施工质量验收及评定标准》（汽机篇）；2.4《电力施工质量验收及评定标准》（焊接篇）2.5《电力建设安全工作规程》（火力发电厂部分）3．施工准备3.1 施工机具准备3.1.1 链条葫芦 2t4 只3.1.2 钢丝绳头若干3.1.3 相关的钳工工具若干3.2 土建准备作业指导书PAGE3OF7循环水泵房旋转滤网安装作业指导书作业指导书 PAGE4OF73.2.1 基础具备交安条件，相关尺寸符合图纸要求，并经验收合格。3.2.2 现场垃圾清理，架子及模板拆除；3.2.3 安装生根用埋件全部打出；3.3 火电准备3.3.1 班长、技术员组织施工人员熟悉图纸并技术交底；3.3.2 清点设备；4.作业人员资质要求及责任分工4.1 班长、技术员负责技术交底并监督作业全过程的执行并与质检人员一起检查（H）点和（W）点；4.2 安全员负责施工过程中的安全监督工作；4.3 起重工负责机械设备的绑扎、挂勾，指挥吊机吊装工作并将设备安放到位；4.4 焊工负责所有施焊工作；5．作业流程设备领用—基础测量划线—导轨安装—机架及主轴安装—链板、网板安装—罩壳...
