TRICON功能块说明书VIP专享

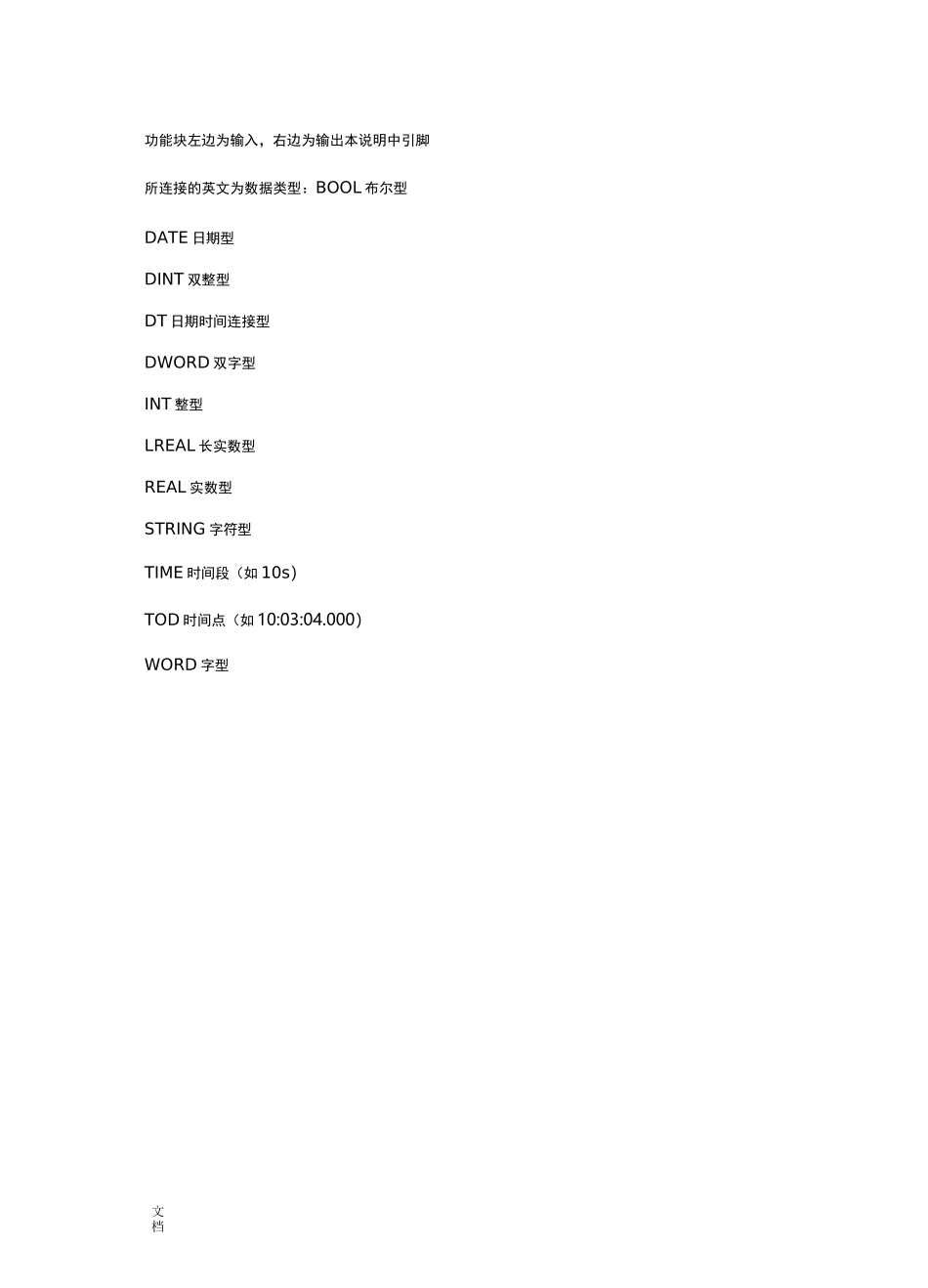

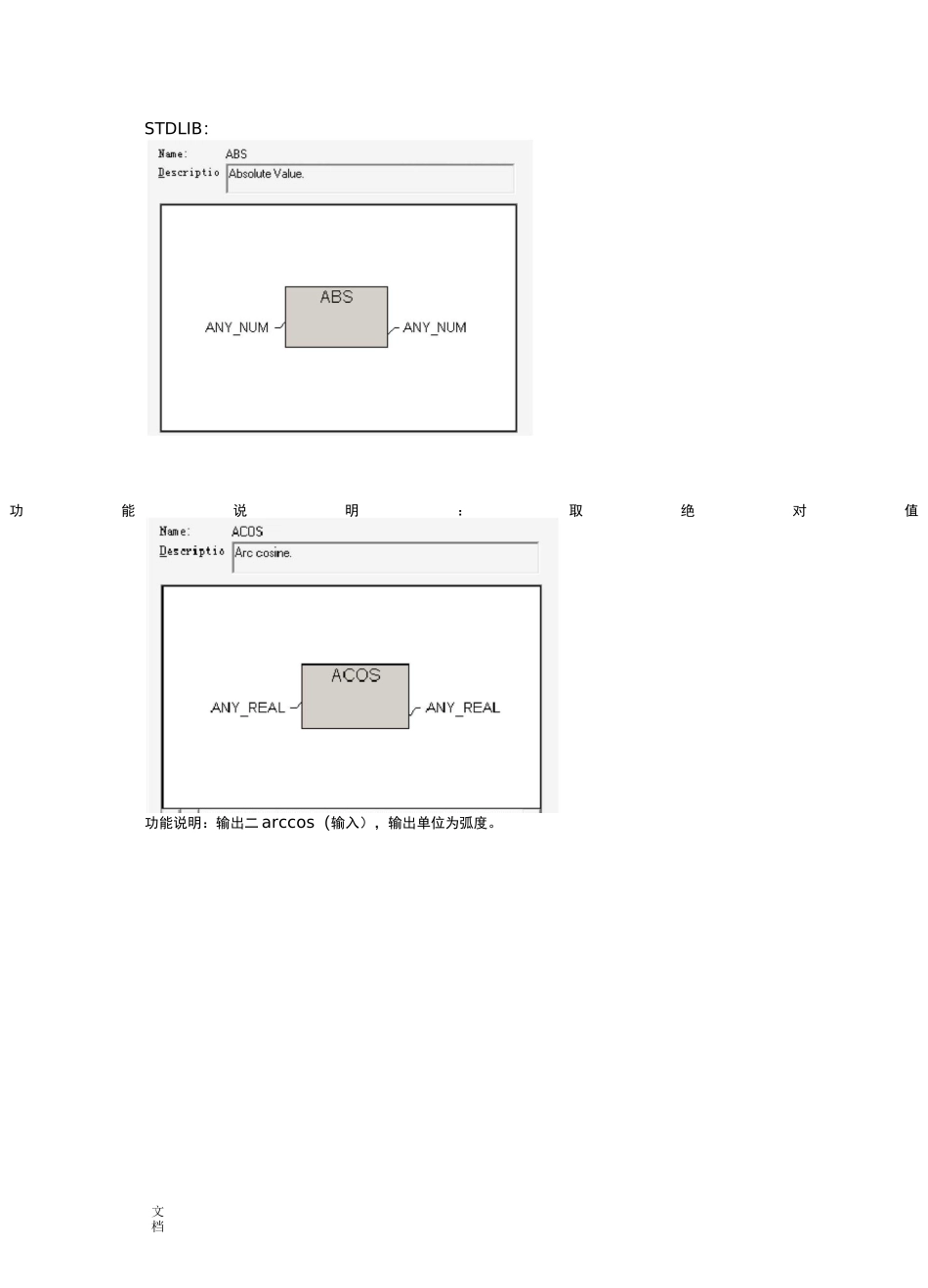

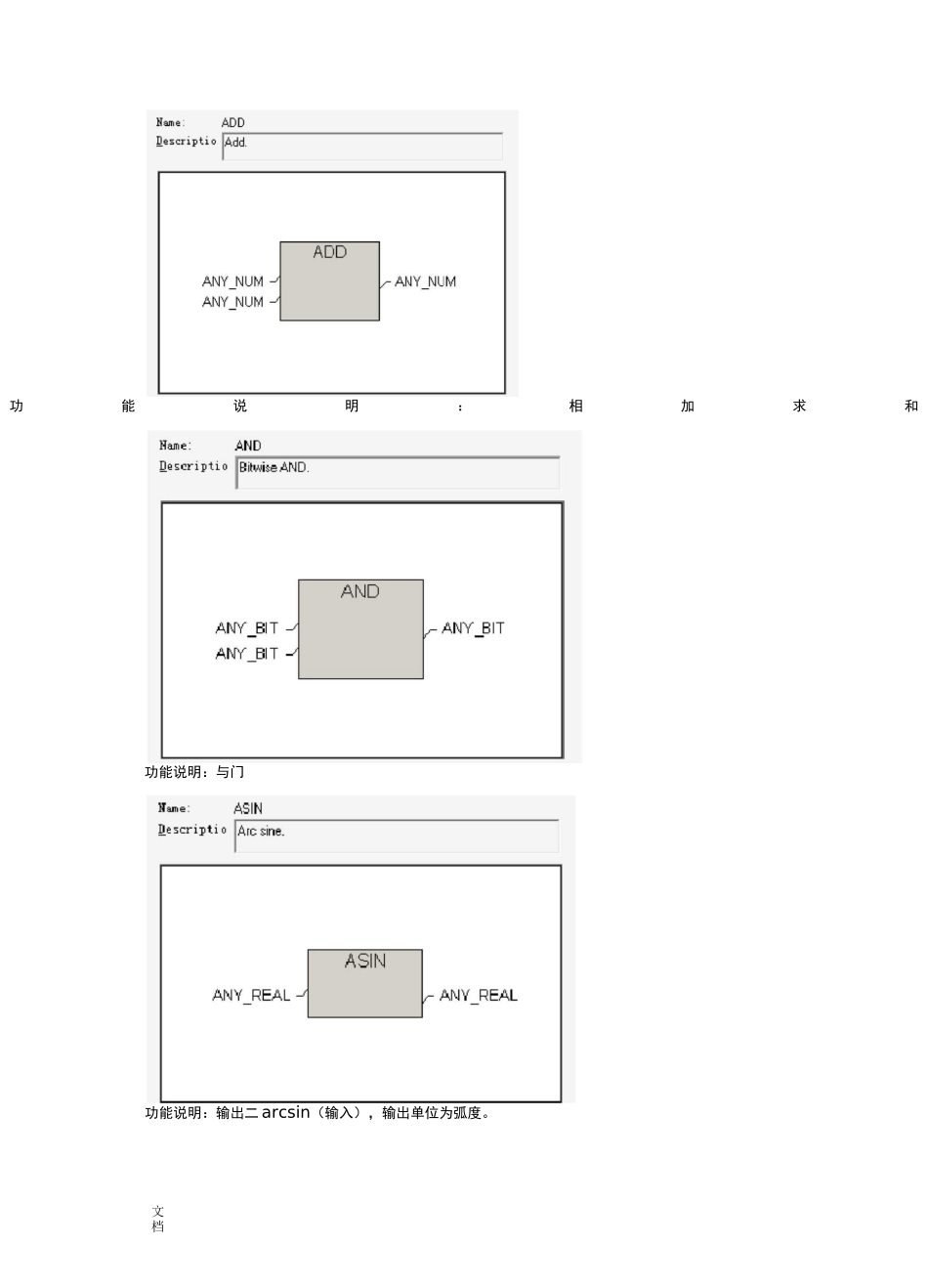

文档功能块左边为输入，右边为输出本说明中引脚所连接的英文为数据类型：BOOL 布尔型DATE 日期型DINT 双整型DT 日期时间连接型DWORD 双字型INT 整型LREAL 长实数型REAL 实数型STRING 字符型TIME 时间段（如 10s）TOD 时间点（如 10:03:04.000）WORD 字型文档STDLIB：功能说明：取绝对值功能说明：输出二 arccos（输入），输出单位为弧度。文档功能说明：相加求和功能说明：与门功能说明：输出二 arcsin（输入），输出单位为弧度。文档功能说明：输出二 arctan（输入），输出单位为弧度。功能说明：数据类型转换，将 BOOL（数字）型转换成 DWORD（双字）型文档功能说明：输出为大于等于输入的最小整数，转化成实型后的数例：输入为 1.1，输出为 2.0。输入为 1.0，输出为 1.0。功能说明：将日期和时间连接起来输出例：输入分别为"DATE#1970-01-02"和"TOD#00:00:00.000"则输出为"DT#1970-01-02-00:00:00.000"功能说明：输出二 cos（输入）文档FuncBIk1功能说明：当 LD 和 CD 为 1 时，CV 从 PV 值递减（最小值为-32768），当 CV 小于等于 0时，输出 Q 变为 1。功能说明：当 CU 为 1 时，CV 从 PV 值递增（最大值为 32767），当 CV 大于等于 0 时，输出 Q 变为 1。文档FuncBIk3功能说明：当 CU 为 1 时，CV 从 PV 值递增（最大值为 32767），当 CV 大于等于 0 时，输出 Q 变为1。当 LD 和 CD 为 1 时，CV 从 PV 值递减（最小值为-32768），当 CV 小于等于 0 时，输出 Q 变为 1。功能说明：形如“***_TO_***"的都是数据类型转换函数。文档功能说明：除法运算功能说明：输入相等，输出为 1文档功能说明：Y 等于 e 的 X 次方功能说明：Y 等于 x1 的 x2 次方FuncBlk1F_TRIGCLKa□00j功能说明：下降沿检测。在 CLK 从 1 变成 0 时（下降沿），输出一个扫描周期的脉冲。功能说明：下取整。输出为小于等于输入的最小整数，转化成实型后的数例：输入为 2.8，输出为 2.0。输入为 2.0，输出为 1.0。文档功能说明：大于。当 X1 大于 X2 时，输出为 1文档功能说明：小于等于。当 X1 小于等于 X2 时,输出为 1功能说明：当输入值 IN 处于 MIN（最小值）和 MX（最大值）时，输出为 IN。当输入值 IN 小于 MIN 时，输出为 MIN。当输入值大于 MX 时，输出为 MX。文档功能说明：自然对数。功能说明：以 10 为底数的对数运算。文档功...
