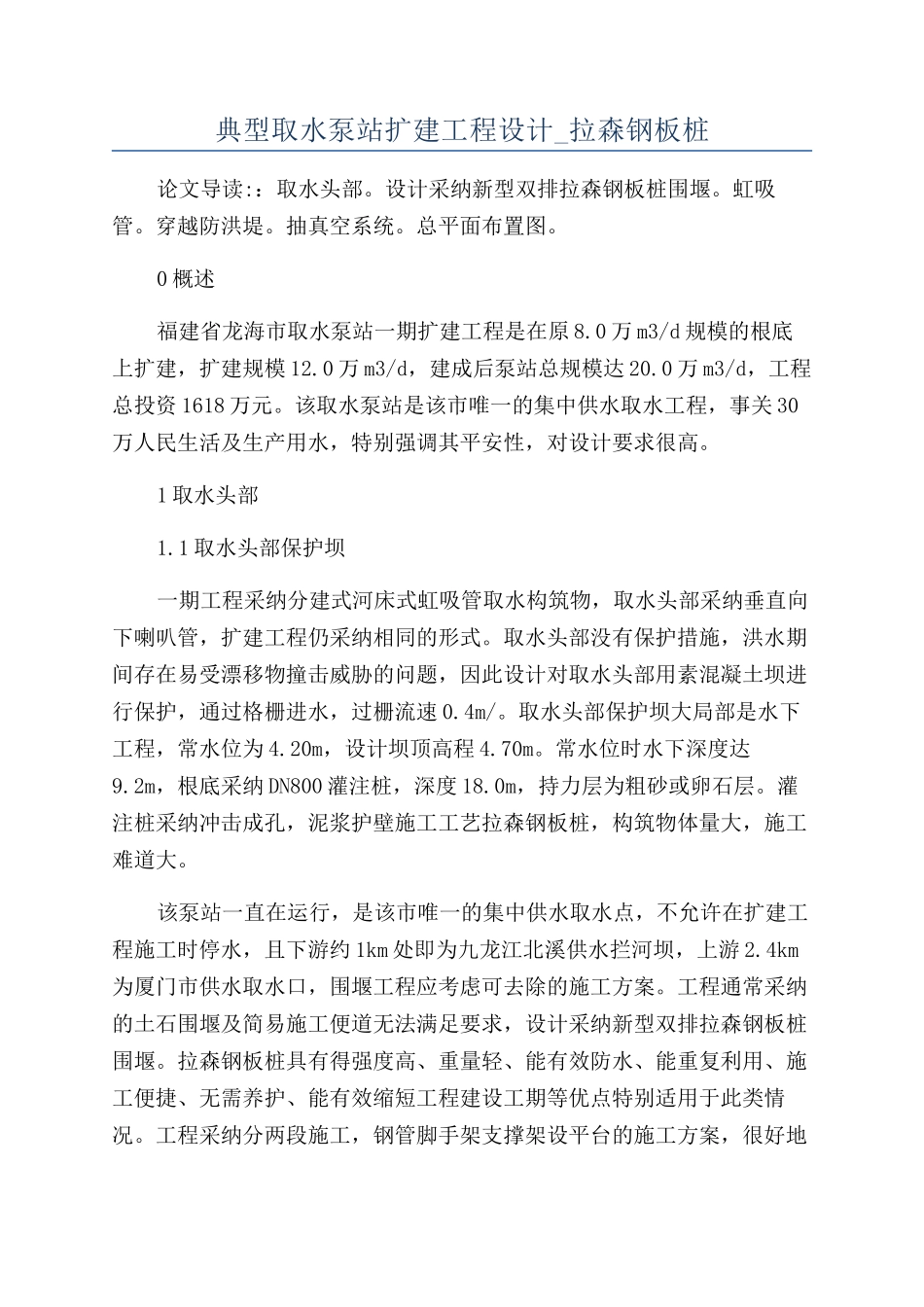

典型取水泵站扩建工程设计-拉森钢板桩

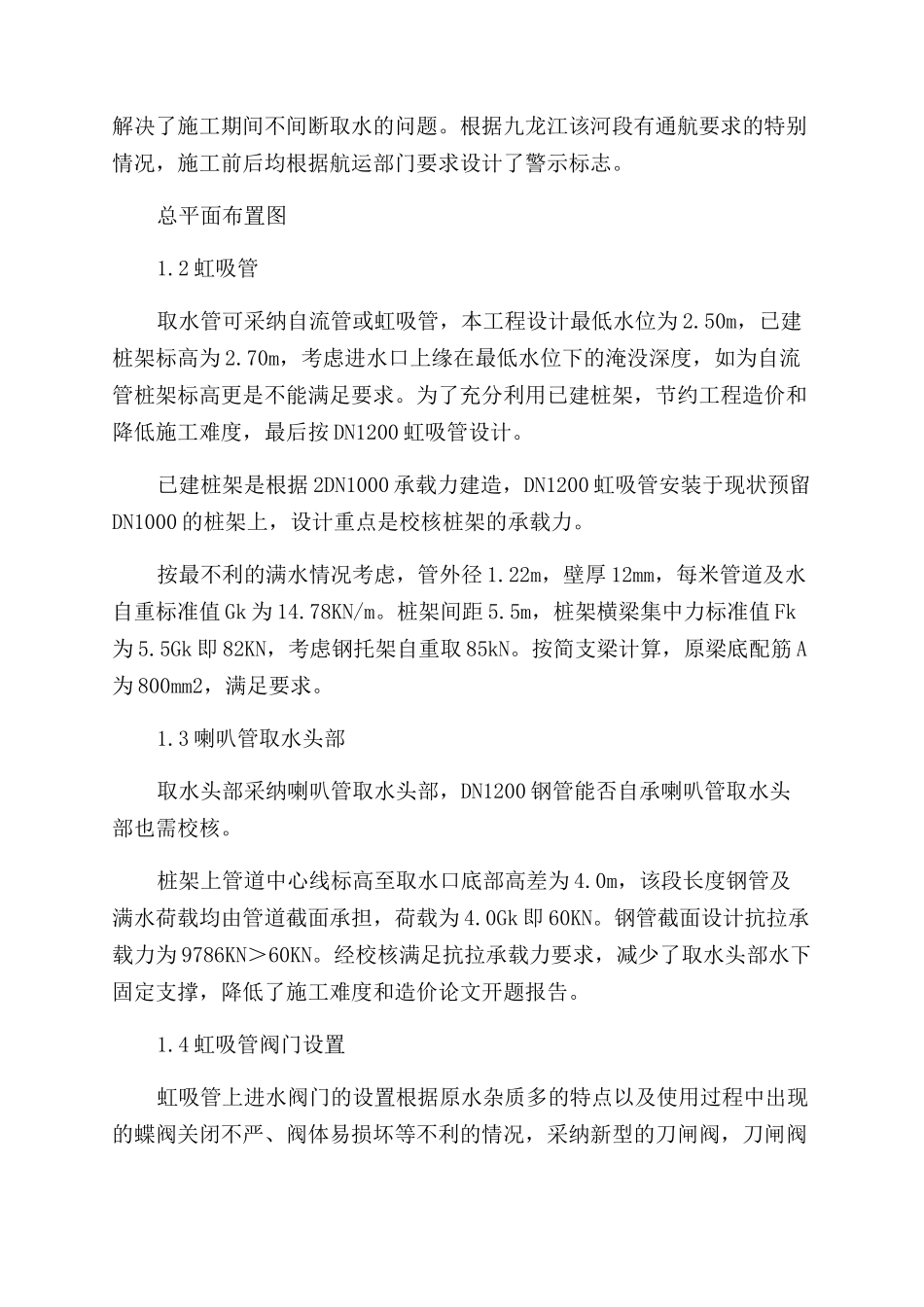

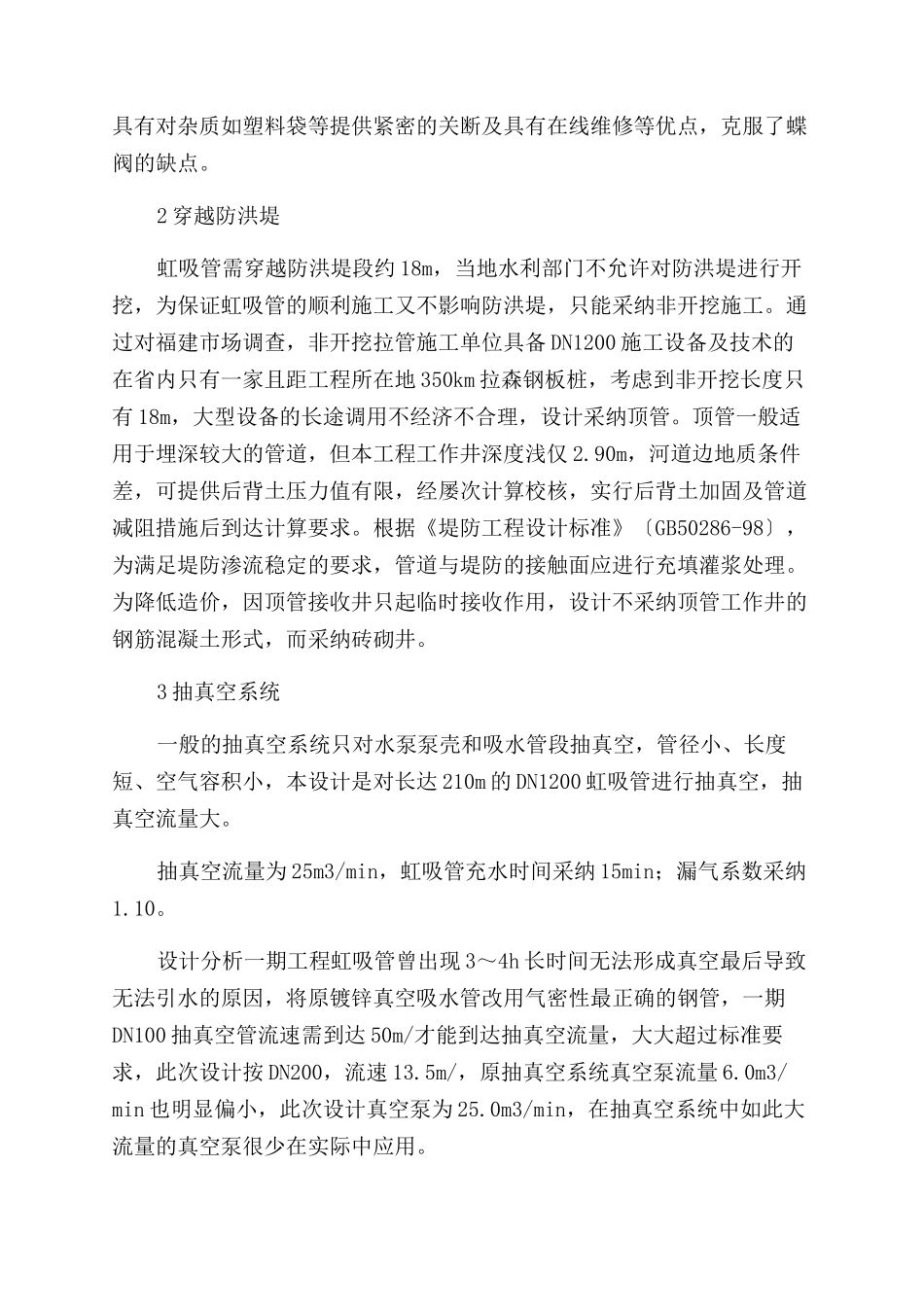

典型取水泵站扩建工程设计_拉森钢板桩论文导读:：取水头部。设计采纳新型双排拉森钢板桩围堰。虹吸管。穿越防洪堤。抽真空系统。总平面布置图。0 概述福建省龙海市取水泵站一期扩建工程是在原 8.0 万 m3/d 规模的根底上扩建，扩建规模 12.0 万 m3/d，建成后泵站总规模达 20.0 万 m3/d，工程总投资 1618 万元。该取水泵站是该市唯一的集中供水取水工程，事关 30万人民生活及生产用水，特别强调其平安性，对设计要求很高。1 取水头部1.1 取水头部保护坝一期工程采纳分建式河床式虹吸管取水构筑物，取水头部采纳垂直向下喇叭管，扩建工程仍采纳相同的形式。取水头部没有保护措施，洪水期间存在易受漂移物撞击威胁的问题，因此设计对取水头部用素混凝土坝进行保护，通过格栅进水，过栅流速 0.4m/。取水头部保护坝大局部是水下工程，常水位为 4.20m，设计坝顶高程 4.70m。常水位时水下深度达9.2m，根底采纳 DN800 灌注桩，深度 18.0m，持力层为粗砂或卵石层。灌注桩采纳冲击成孔，泥浆护壁施工工艺拉森钢板桩，构筑物体量大，施工难道大。该泵站一直在运行，是该市唯一的集中供水取水点，不允许在扩建工程施工时停水，且下游约 1km 处即为九龙江北溪供水拦河坝，上游 2.4km为厦门市供水取水口，围堰工程应考虑可去除的施工方案。工程通常采纳的土石围堰及简易施工便道无法满足要求，设计采纳新型双排拉森钢板桩围堰。拉森钢板桩具有得强度高、重量轻、能有效防水、能重复利用、施工便捷、无需养护、能有效缩短工程建设工期等优点特别适用于此类情况。工程采纳分两段施工，钢管脚手架支撑架设平台的施工方案，很好地解决了施工期间不间断取水的问题。根据九龙江该河段有通航要求的特别情况，施工前后均根据航运部门要求设计了警示标志。总平面布置图1.2 虹吸管取水管可采纳自流管或虹吸管，本工程设计最低水位为 2.50m，已建桩架标高为 2.70m，考虑进水口上缘在最低水位下的淹没深度，如为自流管桩架标高更是不能满足要求。为了充分利用已建桩架，节约工程造价和降低施工难度，最后按 DN1200 虹吸管设计。已建桩架是根据 2DN1000 承载力建造，DN1200 虹吸管安装于现状预留DN1000 的桩架上，设计重点是校核桩架的承载力。按最不利的满水情况考虑，管外径 1.22m，壁厚 12mm，每米管道及水自重标准值 Gk 为 14.78KN/m。桩架间距 5.5m，桩架横梁集中力标准值 Fk为 5.5Gk 即 82KN，考虑钢托架自重取 85kN。按简...
